8.4.2 Pumpenelemente PE-60 F, PE-120 F und PE-170 F

Die Pumpenelemente PE-60 F, PE-120 F und PE-170 F sind für den Einsatz in Progressivschmiersystemen vorgesehen.
Die Fördermenge dieser Pumpenelemente ist auf 0,06 cm³/Hub ( PE-60 F), 0,12 cm³/Hub (PE-120 F) oder 0,17 cm³/Hub
(PE-170 F) eingestellt und kann nicht verstellt werden. Die Pumpenelemente sind mit verschiedenen Rohranschlüssen
und mit oder ohne Druckbegrenzungsventil lieferbar (sieheAbb. 25)

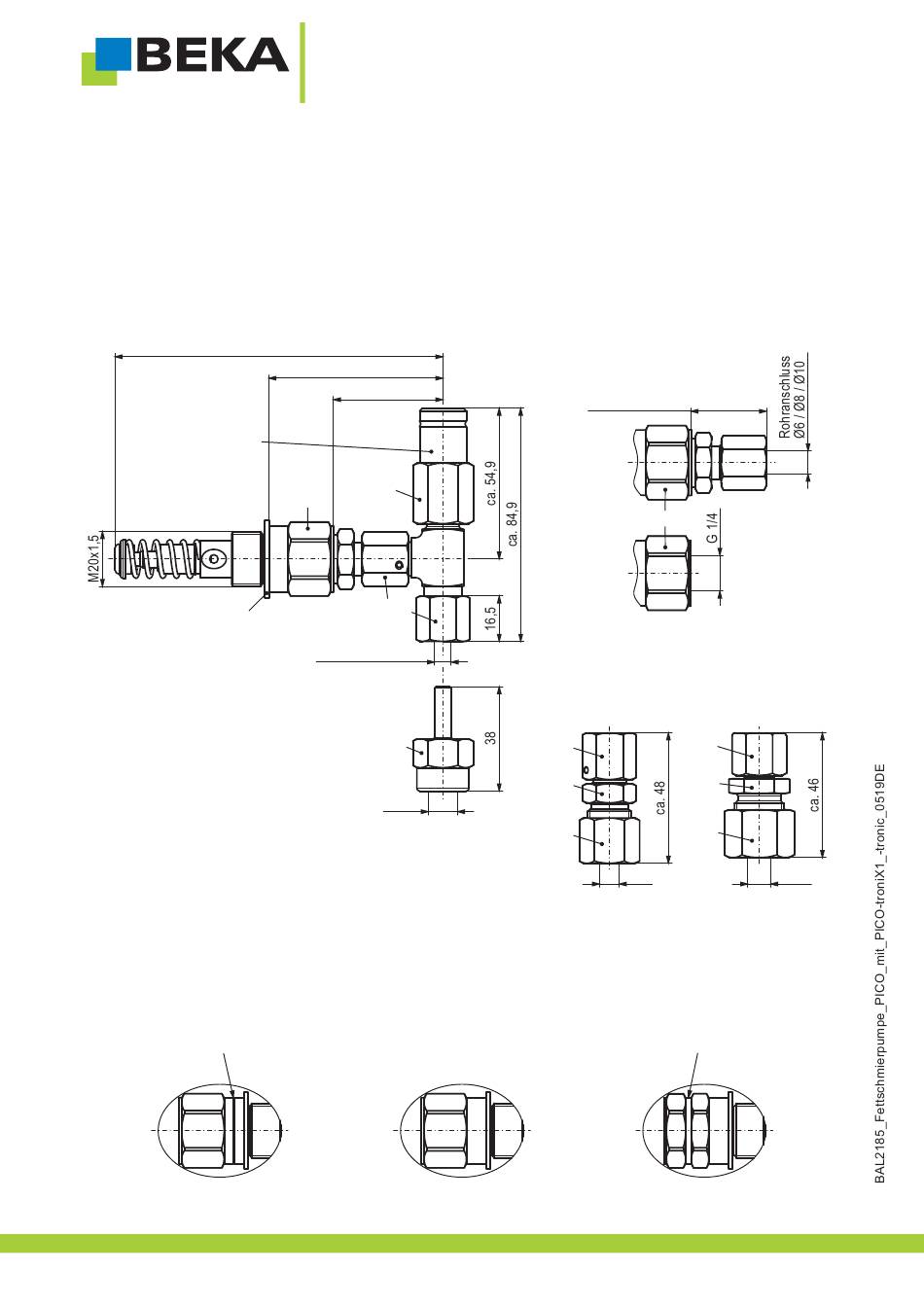

Abb. 25:
mit Druckbegrenzungsventil
Druckbegrenzungsventil
(eingestellt auf 290 bar)
USIT-Ring U 28x20,7x1,5
Manometeranschlussstutzen
Rohr Ø6 - G 1/4
Bestell-Nr.: 04014816006
Jeder Pumpenelementtyp hat eine eigene Kennzeichnung, um eine optische Unterscheidung zu ermöglichen (siehe
Abb. 26).
Abb. 26:
PE-60 F
zusätzliche Eindrehung
am Durchmesser Ø23,8
© BEKA 201 Alle Rechte vorbehalten! 9
...ein Produkt von
ca. 121
ca. 64
ca. 40
SW 19
SW 24
SW 17
Rohranschluss Ø6
SW 19
G 1/4
PE-120 F
ohne Eindrehung
ohne Druckbegrenzungsventil
Rohr Ø6 = 27,5
Rohr Ø8 = 24,5
Rohr Ø10 = 25,5
Reduzierverschraubungen
Ø6 - Ø8
Bestell-Nr.: 04062999
SW 17
SW 17
SW 19
zusätzliche Eindrehung
26
SW 24
Ø6 - Ø10
Bestell-Nr.: 04062395
SW 17
SW 19
SW 22
Ø8 Ø10
PE-170 F
am Sechskant SW 24
