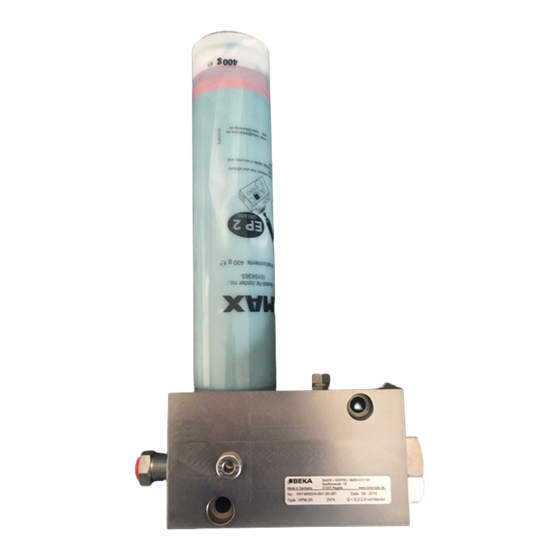

- Seite 1 ...ein Produkt von Hydraulikpumpe HPM-2S Artikel-Nr. 2574 … Stand 07-2015 Originalbetriebs- Montageanleitung Seite 1 © BEKA 2015 Alle Rechte vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Entsorgung ....................................10 Störungsbehebungen ................................... 11 Ersatzteilliste....................................12 Ersatzteilzeichnung..................................13 Maßzeichnung ....................................14 Angaben zum Hersteller ................................15 Seite 2 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 3: Technische Daten
Einbaulage: ..........................Kartusche senkrecht nach oben stehend Hydraulikanschluss (A, Abb.1): Artikelnummer M10x1: ....................................2574 A20101 G¼: ....................................... 2574 A20102 9/16“-18 UNF: ..................................2574 A20103 Abb.1 Die Hydraulikpumpe HPM-2S wird nachfolgend als Gerät bezeichnet. Seite 3 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 4: Allgemeine Sicherheitshinweise
Versagen wichtiger Funktionen des Gerätes. Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung. Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkung. Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen. Seite 4 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 5: Verpflichtungen Des Betreibers / Bedieners
Sicherheitsbestimmungen und der Beachtung der Betriebsanleitung erfolgen. Beobachten Sie deshalb regelmäßig das Gerät und dessen Anbauteile und überprüfen Sie diese auf eventuelle Beschädigungen oder Leckagen. Aus unter Druck stehenden Anlagenteilen, welche undicht geworden sind, kann Flüssigkeit unter hohem Druck austreten. Seite 5 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 6: Bestimmungsgemäße Verwendung
Kolbenverschleiß, Kolbenklemmen, Blockaden, Verspröden von Dichtungen etc.), erlöschen Garantie und Gewährleistung. Achtung! BEKA übernimmt generell keine Garantieleistungen für Schäden durch Schmierstoffe, auch wenn diese bei BEKA einem Labortest unterzogen und freigegeben wurden, da schmierstoffbedingte Schäden (bspw. durch überlagerte, falsch gelagerte Schmierstoffe, Chargenschwankungen etc.) im Nachhinein nicht nachvollzogen werden können. -
Seite 7: Montageanleitung
Legen Sie eine Bypass-Leitung vom Hydrauliksystem des Trägergerätes zum Hydraulikanschluss des Gerätes (X, Abb.2). Diese Leitung muss entlastbar sein, um bei der Schmierstoffförderung das überschüssige Öl aus dem Hinweis! Hydraulikdruckraum in den Tank ableiten zu können. Abb.2 Seite 7 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 8: Inbetriebnahme
Nach Erstanschluss oder jedem Neuanschluss des Hydraulikanschlusses muss der Ölbereich des Gerätes entlüftet werden. Entlüftungsschraube (9, Abb.2) lockern (die Entlüftungsschraube muss nicht ganz heraus geschraubt werden). Ölbereich füllen bis Öl an der Entlüftungsschraube austritt. Entlüftungsschraube wieder festziehen. Seite 8 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 9: Funktionsbeschreibung
Fördermedium (Z) in den Ansaugraum (T) für den nächsten Druckhub. Hydraulikschema Abb.4 Druckübersetzung Der Förderdruck steht in einem direkten Verhältnis zum Hydraulikdruck, mit dem das Gerät betätigt wird (siehe Abb.5). Abb.5 Hydraulikeingangsdruck in bar Seite 9 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 10: Wartung
Behältern zu sammeln und ordnungsgemäß zu entsorgen. Die Entsorgung des Geräts muss, entsprechend den nationalen und internationalen Gesetzen und Vorschriften, fach- und sachgerecht erfolgen. BEKA Geräte können zudem noch Batterien enthalten. Bei fach- und sachgerechter Entsorgung werden Batterien wieder verwertet. Sie enthalten wichtige Rohstoffe. Seite 10... -
Seite 11: Störungsbehebungen
Fördermenge einstellen Kartusche leer Kartusche tauschen Dichtung zur Kartusche undicht Dichtung erneuern Gegendruck im Schmiersystem zu hoch Schmiersystem prüfen (Leitungsrestdruck zu hoch) Fördermenge falsch eingestellt Fördermenge einstellen Schmierstoffmenge zu klein bzw. zu groß Seite 11 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 12: Ersatzteilliste
O-Ring 13,5x1,5 ..........................09037710125141 Dichtscheibe ..............................080100134 O-Ring 38x4 ............................09037710315141 O-Ring 55x4 ............................09037710286181 Kartusche Typ S – EP 2 Fett, 400g ......................... 0320252 Verschlussschraube M10x1 ........................090090800213 Dichtring A10x14x1 ..........................090760300311 Seite 12 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 13: Ersatzteilzeichnung
...ein Produkt von 14. Ersatzteilzeichnung Seite 13 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 14: Maßzeichnung
...ein Produkt von 15. Maßzeichnung Angaben zum Hydraulikanschluss A sind dem Kapitel 1. Technische Daten zu entnehmen. Seite 14 © BEKA 2015 Alle Rechte vorbehalten! -
Seite 15: Angaben Zum Hersteller
Unser weiteres Lieferprogramm: Zahnradpumpen Öl-Mehrleitungspumpen Fett-Mehrleitungspumpen Einleitungs-Zentralschmieranlagen Zweileitungs-Zentralschmieranlagen Ölumlauf-Zentralschmieranlagen Öl-Luft und Sprühschmierung Spurkranz-Zentralschmieranlagen Walzwerk-Zentralschmieranlagen Nutzfahrzeug-Zentralschmieranlagen Progressivverteiler Steuer- und Überwachungsgeräte Änderungen vorbehalten! Für Irrtümer, technische Fehler und Druckfehler wird keine Haftung übernommen! Seite 15 © BEKA 2015 Alle Rechte vorbehalten!
