5.

Montageanleitung:

D
Die Fett-Zentralschmierpumpe am Aufstellort beidseitig in der Waage montieren, um einen
sicheren Betrieb zu gewährleisten! Beachten sie hierzu auch die im Maßbild angegebenen
Daten zu den Befestigungsbohrungen. Besondere Maßnahmen zum Lärmschutz und zur
Schwingungsreduzierung der Fett-Zentralschmierpumpe bei Montage und Installation sind
nicht zu treffen
Rohrleitungs- bzw. Hydraulikschlauchmontage
· Leitungen fachgerecht und verspannungsfrei verlegen.
· Druckdichtheit der Verschraubung beachten.
· Zulässigen Druckbereich der Leitungen beachten.
Elektroanschluss
10

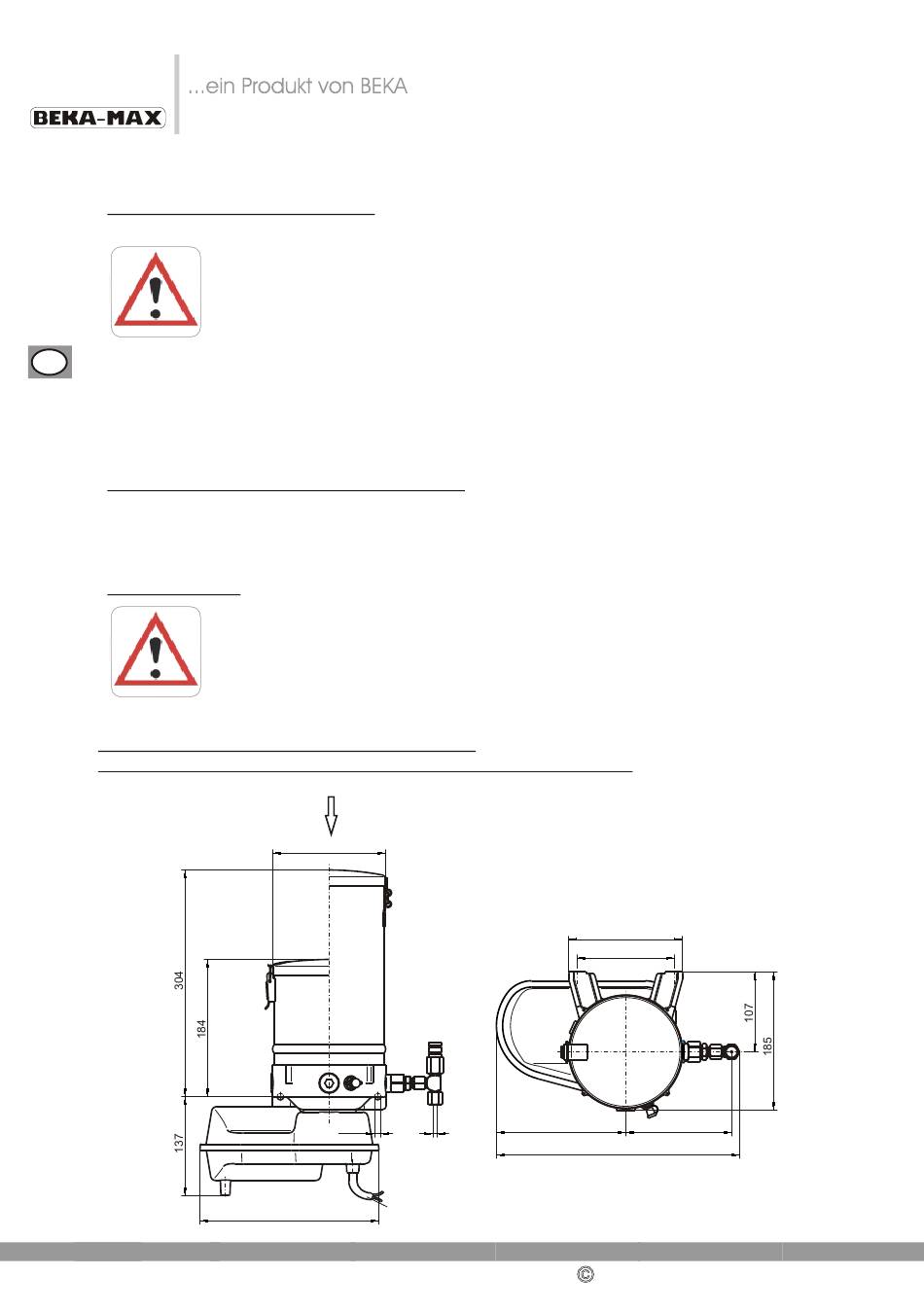

6. Übersicht und Einbaumaße:
6.1. Zentralschmierpumpe EP-1 und FKGGM-EP mit Stahlbehälter
Variante mit
2 kg Behälter
Bei der Montage dieser Fett-Zentralschmierpumpe müssen folgende
Bedingungen erfüllt sein, damit sie ordnungsgemäß und ohne
Beeinträchtigung der Sicherheit und der Gesundheit von Personen mit
anderen Teilen zu einer vollständigen Maschine zusammengebaut werden
kann.
Stromversorgung nur durch ausgebildete Elektrofachkraft herstellen
·
lassen
Die elektrischen Komponenten der Anlage sind fachgerecht zu
·
verdrahten.
Spannungsvorgaben mit vorhandener Netzspannung vergleichen.
·
"X"
Variante mit
Ø150
4 kg Behälter
Ø9,3
Anschlusskabel
239
10 m lang
Ansicht "X"
172
Rohran-
schluss Ø6
152
130
137,5
321
