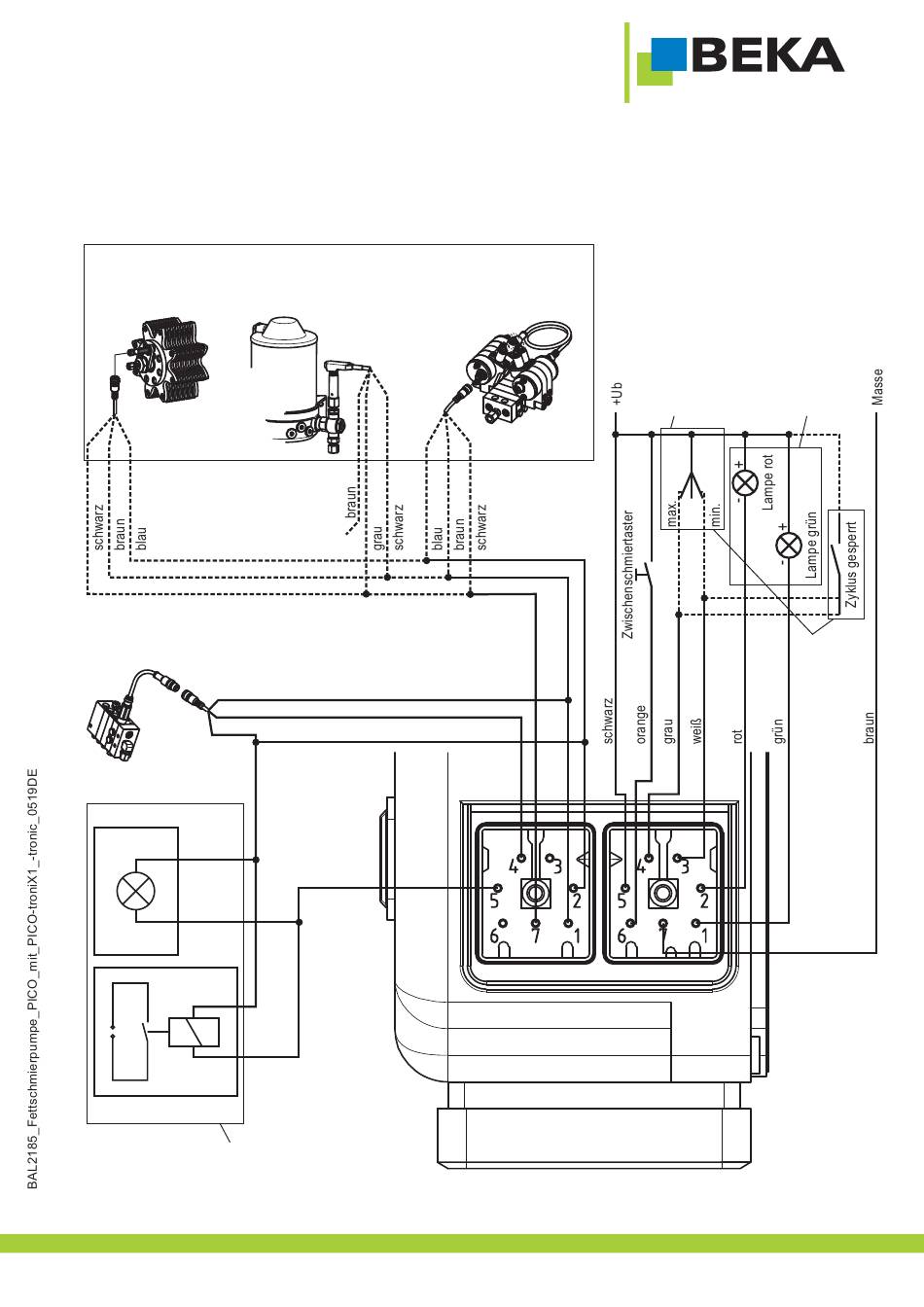

6.2.3 Anschlussplan für Geräte mit PICO-tronic
Abb. 3:
wahlweise
Betriebsart Zyklusdauer
taktabhängig (z.B. Systemdrucküberwachung
Näherungsschalter am
Schmierritzel) Druckbegrenzungsventil)
Betriebsart Schmierdauer
taktabhängig (z.B. Näherungsschalter
am Progressivverteiler)
braun
schwarz
blau
Statussignal
Externe Lampe
Starterfreigaberelais
wahlweise
...ein Produkt von
(Mikroschalter am Leitungsbruchüberwachung
(am Progressivverteiler)
frei
11
Drei-Rasten-Schalter Externe
zur Anpassung an die Signal-
Einsatzbedingungen lampen
wahlweise
