TECHNISCHE DATEN DES KOLLIMATORS
• Mit kreisförmigem Kollimator: SSD=30cm (12"), Röntgenstrahlbündel kleiner oder gleich: Ø55mm,
• Ohne kreisförmigen Kollimator: SSD=20cm (8"), Röntgenstrahlbündel kleiner oder gleich: Ø60mm.
BATTERIEN BEDIEN-PALMTOP
• Typ: 2 Alkalibatterien AA, 1,5V
MESSEN DER TECHNISCHEN FAKTOREN.
Der Hochspannungswert wird mit einem nicht invasiven Instrument gemessen.
Der Anodenstrom wird gänzlich anhand von Messwiderständen und dafür vorgesehenen Schaltungen kontrolliert, so dass sich eine sehr hohe
Nennpräzision ergibt.
Während der Abnahmeprüfung wird die einwandfreie Funktionsweise aller Schaltkreise kontrolliert. Sobald diese zusammengebaut sind, kann der
Anodenstrom nicht mehr auf direkte Weise gemessen werden.
Zur Einstufung der Expositionszeit muss das Zeitintervall gemessen werden, dass ab dem Zeitpunkt, ab dem die Hochspannung die Schwelle von
75% des Nennwerts bis zum Zeitpunkt, ab dem unter diesen Schwellenwert abgesunken wird, verstreicht.
Unter Berücksichtigung des Gefälles zwischen der Anstiegs- und Abfallflanke der Anodenspannung und der weiteren, auf der Filterung beruhenden
Ausrichtung kann die Verwendung einer Schwelle mit einem zwischen 25% und 75% liegenden Wert als einflusslos angesehen werden.

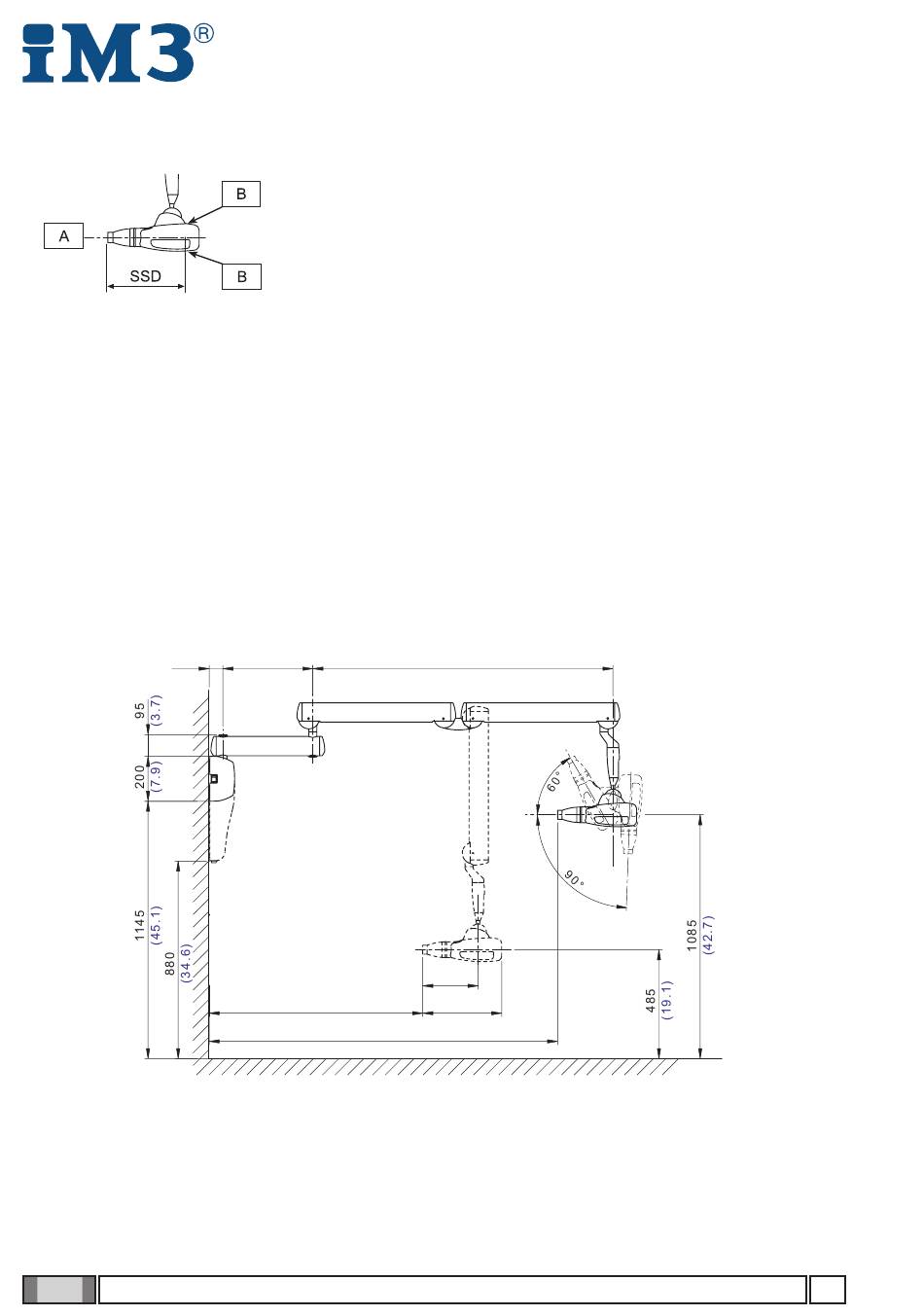

11. Ausmaßbezogene Charakteristiken
Alle Abmessungen werden in Millimetern (Zoll) ausgedrückt.
60
( 2. 4 )
18 18
A - BEZUGSACHSE
B - BRENNFLECKIDENTIFIZIERUNG
400 / 600 / 900
(15.7/23.6/35.4)
950 / 115 0 / 14 50
(3 7.4 / 4 5.3 / 57. 1)
155 0 / 17 50 / 205 0
( 61. 0 / 68 .9 / 80. 7)
GEBRAUCHSANWEISUNGEN
1340
(52. 8)
245
(9.6)
350
(13.8)
