DONNEES TECHNIQUES DU COLLIMATEUR
• Avec collimateur circulaire : SSD=30cm (12"), faisceau rayons X inférieur égal à Ø55mm,
• Sans collimateur circulaire : SSD=20cm (8"), faisceau rayons X inférieur égal à Ø60mm.
BATTERIES PALM DE COMMANDE
• Type : 2 x AA Alcalines 1,5V.
MESURE DES FACTEURS TECHNIQUES.
La valeur de haute tension est mesurée avec un instrument non invasif.
Le courant anodique est contrôlé en interne par l'intermédiaire de résistances de mesure et des circuits spécifiques capables d'avoir une précision
nominale très élevée.
En phase de test, est vérifié le bon fonctionnement des circuits, une fois assemblé, il n'est plus possible de mesurer le courant anodique de manière
directe.
Le temps d'exposition doit être évalué en mesurant l'intervalle de temps qui va de l'instant où la haute tension dépasse le seuil de 75% de la
valeur nominale à l'instant où elle descend en dessous de ce seuil.
En prenant en considération la pente élevée des courbes de montée et de descente de la tension anodique et l'ultérieure à l'équerrage due à la
filtration inhérente, on peut considérer que l'utilisation d'un seuil dont la valeur est comprise entre 25% et 75% n'a pas d'influence.

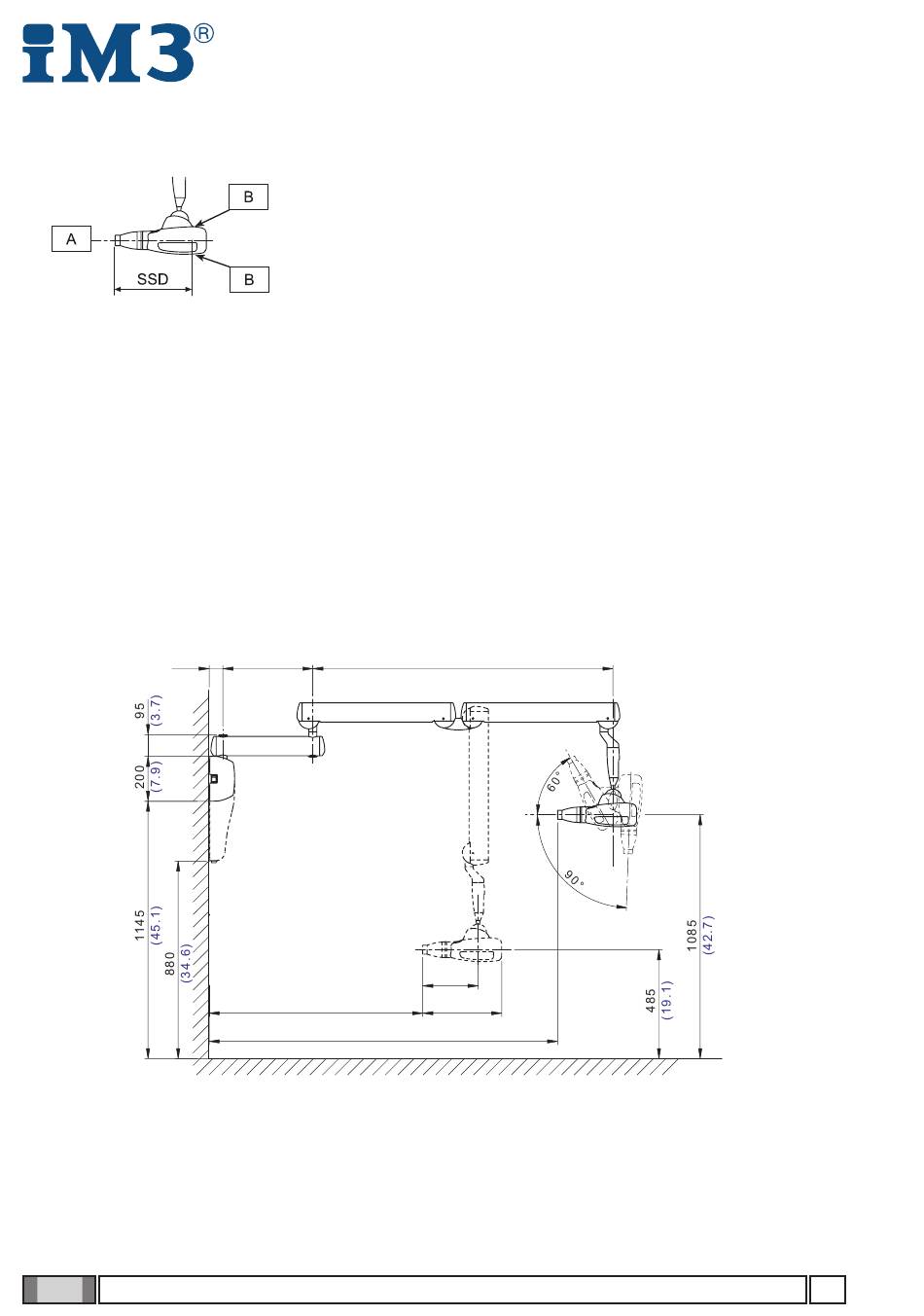

11. Caractéristiques dimensionnelles
Toutes les dimensions sont exprimées en millimètres (pouces).
60
( 2. 4 )
18 18
A - AXE DE REFERENCE
B - IDENTIFICATION FOYER
400 / 600 / 900
(15.7/23.6/35.4)
950 / 115 0 / 14 50
(3 7.4 / 4 5.3 / 57. 1)
155 0 / 17 50 / 205 0
( 61. 0 / 68 .9 / 80. 7)
INSTRUCTIONS DE SERVICE
1340
(52. 8)
245
(9.6)
350
(13.8)
