DATI TECNICI DEL COLLIMATORE
• SSD=30cm (12"), fascio raggi X minore uguale a Ø55mm.
BATTERIE PALMARE DI COMANDO
• Tipo: 2 x AA Alcaline 1,5V.
MISURA DEI FATTORI TECNICI
Il valore di alta tensione viene misurato con uno strumento non invasivo.
La corrente anodica è controllata internamente tramite resistenze di misura e appositi circuiti tali da avere una precisione nominale molto alta.
In fase di collaudo viene verificato il corretto funzionamento dei circuiti, una volta assemblato non è più possibile misurare la corrente anodica in
modo diretto.
Il tempo di esposizione deve essere valutato misurando l'intervallo di tempo che va dall'istante in cui l'alta tensione supera la soglia del 75%
valore nominale all'istante in cui scende sotto tale soglia. Considerando l'elevata pendenza dei fronti di salita e di discesa della tensione anodica
e l'ulteriore squadratura dovuta alla filtrazione inerente, si può ritenere ininfluente l'utilizzo di una soglia con valore compreso fra il 25% e il 75%.

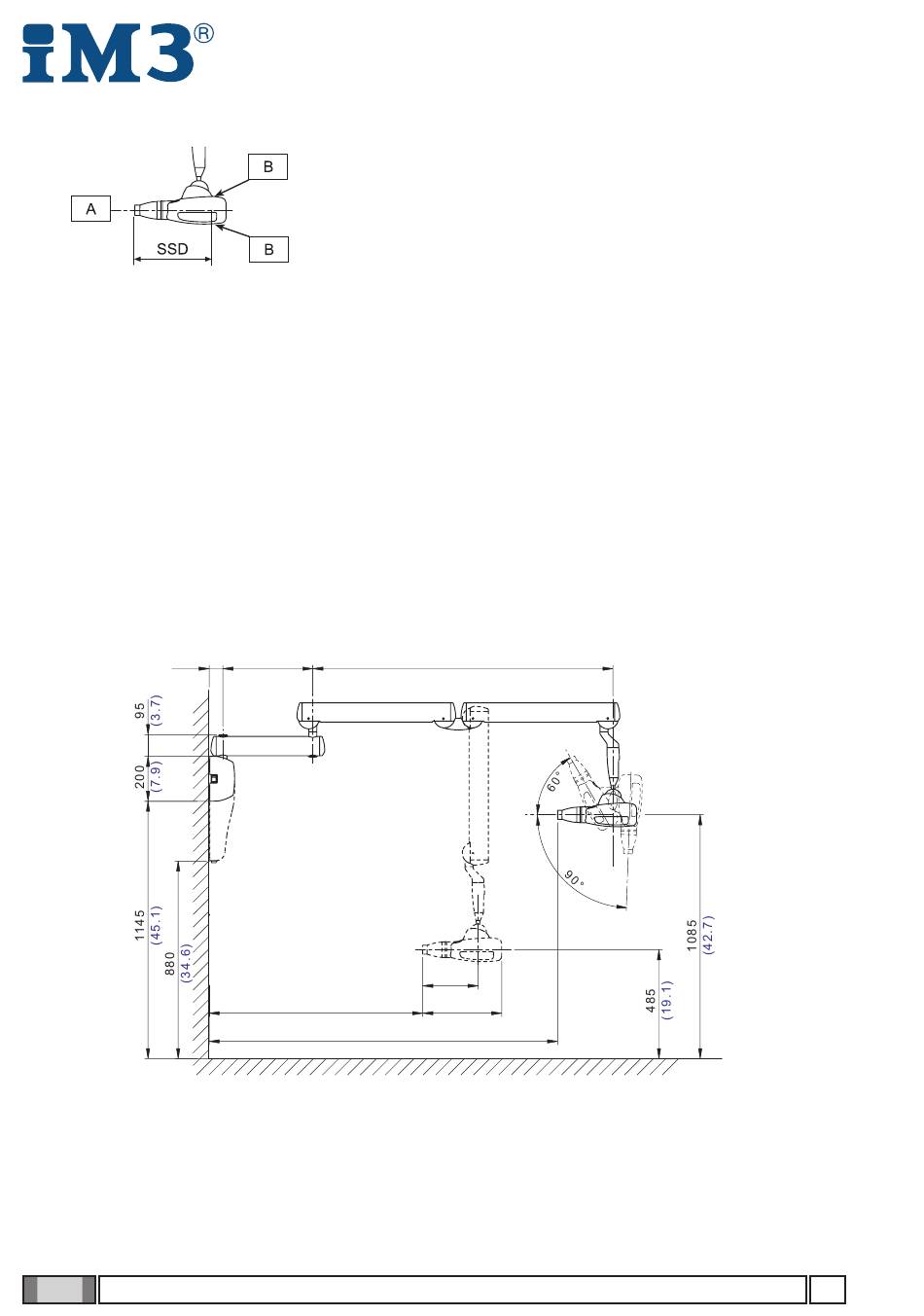

11. Caratteristiche dimensionali

Tutte le dimensioni espresse in millimetri (pollici).
60
( 2. 4 )
18 18
A - ASSE DI RIFERIMENTO
B - IDENTIFICAZIONE MACCHIA FOCALE
400 / 600 / 900
(15.7/23.6/35.4)
950 / 115 0 / 14 50
(3 7.4 / 4 5.3 / 57. 1)
155 0 / 17 50 / 205 0
( 61. 0 / 68 .9 / 80. 7)
