2 BEDIENELEMENTE
2.3

INSTRUMENT PANEL ______________________________________________________

! WARNING
1) READ OPERATORS MANUAL. DO NOT
ALLOW UNTRAINED OPERATORS TO
USE THIS MACHINE.
2) KEEP SHIELDS IN PLACE AND
HARDWARE SECURELY FASTENED.
3) BEFORE YOU CLEAN, ADJUST,
OR REPAIR THIS EQUIPMENT,
DISENGAGE ALL DRIVES, ENGAGE
PARKING BRAKE AND STOP ENGINE.
4) KEEP HANDS, FEET AND CLOTHING
AWAY FROM MOVING PARTS.
5) NEVER CARRY PASSENGERS
6) KEEP BYSTANDERS AWAY.
M
Y
K
Z
L
X
AA
K. Alarmsystemtestschalter
Wird zum Testen des Alarmsystems verwendet. Zum
Testen den Zündschalter auf LAUF stellen und den
Schalter drücken. Es ertönt ein hörbarer Alarm und die
Warnlampen werden aktiviert.
L. 2-Radantr./4-Radantr. - vorwärts
Stellt den Traktor auf Zwei- oder Vierradantrieb. Zum
Betrieb der Schneidvorrichtungen muß der Traktor auf
4-Radantrieb eingestellt sein.
Der Traktor kehrt beim Rückwärtsheranfahren auf 2-
Radantrieb zurück, es sei denn, der 4-Radantriebs-
rückwärtsschalter (Z) wird gedrückt.
M. Motordrossel
Regelt die Motorendrehzahl.
Maschinen diese bei Vollgas betreiben.
N. Gashebelanschlag
Begrenzt die Bewegung des Gashebels, wenn die
Zapfwelle für den Mähbetrieb gesenkt wird. Anschlag
einlegen, um die Motordrehzahl beim Mähen zu
senken. Anschlag wieder herausnehmen, um die
Maschine mit voller Drehzahl zu fahren.
7
N
O
P
Q
3009073
R
S
T
U
V
W

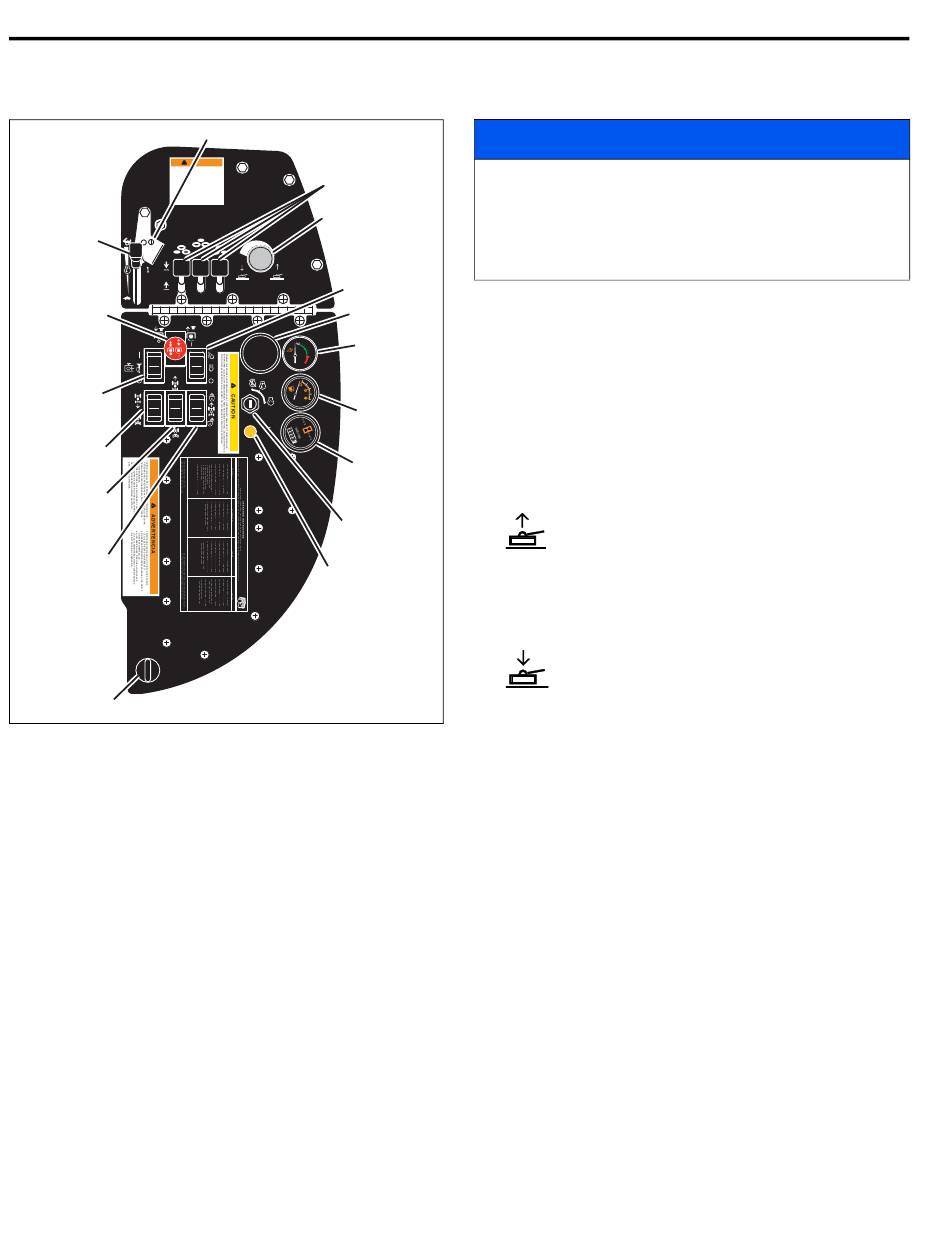

Abb. 2C
Bei Transport
Bei Maschinen, die in Europa verkauft werden, muss
der Gashebelanschlag immer in der Stellung für die
reduzierte Motordrehzahl
Gashebelanschlagsverriegelung darf nicht verändert
werden.
O. Schneidvorrichtungshebel
Hebt und
Schneidvorrichtungen können einzeln oder zusammen
angehoben oder gesenkt werden. Beim Anheben der
Schneidvorrichtungen den Hebel zurückziehen, bis die
Schneidvorrichtung ganz angehoben ist. Der Hebel
kehrt beim Loslassen in die Neutralstellung zurück.
P. Abwärtsdruckkontrolle
Zur Gewichtsübertragung
vorrichtungen und Traktor.
Die Kontrolle zur Reduktion des Abwärtsdrucks
auf
Gewichtsübertragung
Uhrzeigersinn drehen. Eine Reduktion im Abwärtsdruck
verbessert das Fahren, kann jedoch dazu führen, daß
die Schneidvorrichtungen
ebenmäßig mähen.
Zur Erhöhung des Abwärtsdrucks auf die
Schneidvorrichtungen die Kontrolle gegen den
Uhrzeigersinn drehen. Hierdurch wird das
Fahren reduziert,
Schneidvorrichtung und Boden verbessert.
Q. Lichtschalter (optional)
Regelt den Betrieb der Fahrt- und Arbeitslampen.
R. Warnlampen
Machen den Bediener auf Zustände aufmerksam, die
sofortige Maßnahmen erfordern. Siehe Abschnitt 2.4.
S. Temperaturanzeige
Zeigt die Temperatur des Motorenkühlmittels an. Die
normale Betriebstemperatur sollte zwischen 71° - 110°C
liegen. Wenn die Temperatur über 110°C ansteigt, dann
ertönt ein Alarm. Siehe Abschnitt 2.4.
T. Kraftstoffanzeige
Zeigt den
Kraftstoffanzeige
Maschine prüfen.
der
U. Stundenzähler
Zeichnet die Betriebsstunden des Motors auf. Den
Stundenzähler zum Planen der regelmäßigen Wartung
verwenden.
HINWEIS
verriegelt
senkt die Schneidvorrichtungen.
zwischen
die Schneidvorrichtungen
auf den
'schweben'
aber der
derzeitigen Kraftstoffstand
täglich vor dem
sein. Die
Die
Schneid-
und
Traktor im
und nicht
Kontakt von
an. Die
Anlassen der
