INSTALLATION

3.1 GENERALITES _____________________________________________________________
Le contrôle et les essais réalisés sur la machine doivent
toujours être effectués par un technicien compétent
connaissant parfaitement comment la machine fonctionne.
Lisez les consignes et assurez-vous de les comprendre
avant d'effectuer toute intervention. Soyez vigilent et
respectez les consignes de sécurité.
Les côtés DROIT et GAUCHE, AVANT et ARRIERE de la
machine ont trait aux côtés tels que vus à partir du poste de
conduite de l'opérateur, en marche avant.
3.2

MONTAGE INITIAL _________________________________________________________

!
AVERTISSEMENT
Veiller à garer la machine sur une surface résistante et
nivelée. Ne jamais travailler dessus quand elle est sur
cric et toujours utiliser des plateformes.
1. Vérifiez le gonflage correct des pneus car ils sont
surgonflés pour le transport.
Machine 138 - 152 kPa
Plateau 138 - 173 kPa
2. Vérifiez les raccordements de la batterie.
Veillez à ce que le commutateur d'allumage se trouve
sur "Arrêt" et que la clé est retirée avant de réaliser tout
service d'entretien de la batterie.
3.3 ARRÊT DES GAZ (MODELE 70530 UNIQUEMENT)_______________________________
1. Déposez le pivot de la butée d'arrêt des gaz (B et C).
2. Déposez les composants d'arrêt des gaz (D).
3. Montez sans fixer le pivot d'arrêt des gaz (B). Jetez les
rondelles (C).
4. Placez l'arrêt des gaz (A) en position de tonte avant de
la bloquer. (D).
5. Fixez solidement les composants (B et D). L'arrêt des
gaz (A) doit être bloquée.
6. Démarrez le moteur et placez le levier du papillon des
gaz sur plein gaz. Réglez le régime moteur à plein gaz
sur 2 400 tr/min.
Les accessoires n'accompagnant pas la machine tels que
les unités de coupe et la protection au retournement
(ROPS) doivent être commandés séparément. Reportez-
vous aux consignes accompagnant l'accessoire pour ce qui
concerne son installation et ses pièces.
!
ATTENTION
Ne pas conduire la machine sans bien la connaître et
savoir comment ses commandes fonctionnent.
!
ATTENTION
Il faut toujours utiliser des outils isolés, porter des
lunettes et vêtements de protection pour toute
intervention sur les batteries. Il faut lire et respecter les
consignes du fabricant de la batterie.
Vérifiez la polarité de la batterie avant de brancher ou
de débrancher ses câbles.
Quand vous raccordez la batterie, raccordez toujours
en premier le câble positif (+) ROUGE et la masse, puis
finalement le câble négatif (-) NOIR.
Veillez à ce que la batterie soit raccordée correctement
et qu'elle tienne solidement à sa cuvette.
Fixez solidement les câbles aux bornes de la batterie et
appliquez une fiche couche de graisse diélectrique
siliciée aux bornes et extrémités des câbles pour éviter
qu'ils se rouillent. Les bouchons filtres et cache-bornes
doivent être en place.
B
A
C
D
B
D
Avant
INSTALLATION
D
B
B
D
Après

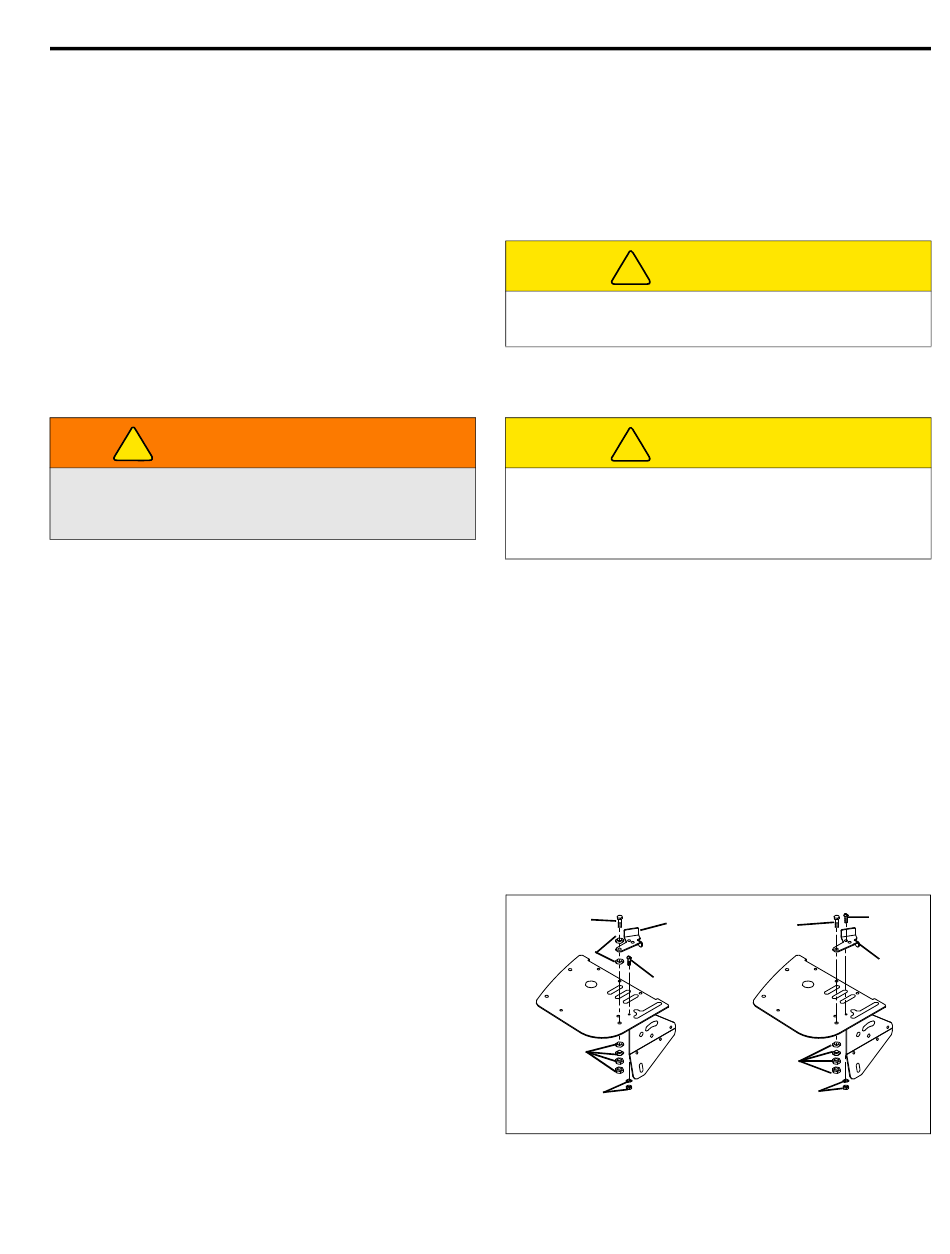

Schéma 3A
3
A
