Jacobsen HR 9016 Turbo Handbuch Seite 82

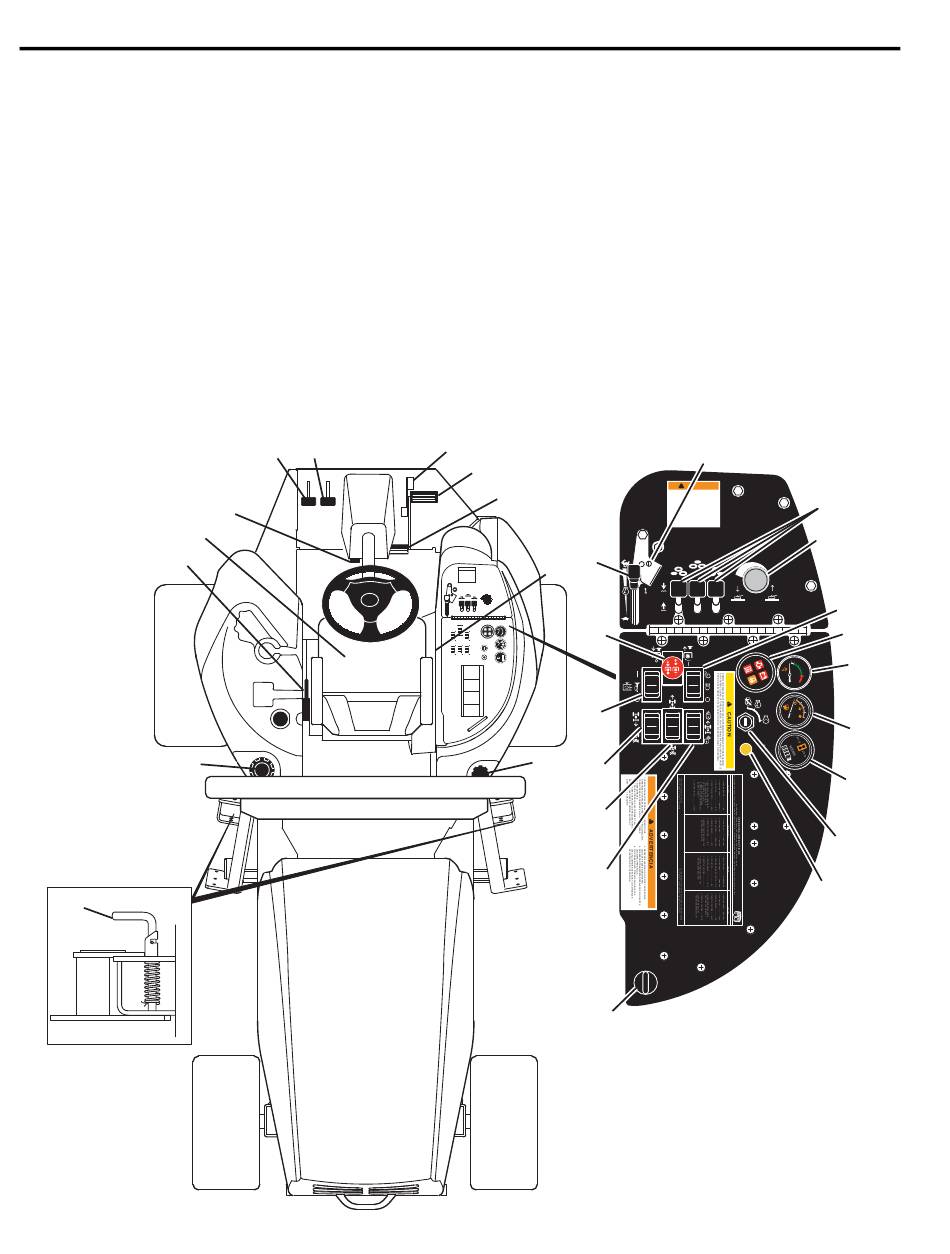

2 BEDIENELEMENTE
A
Kipplenkhebel
B1
Wendehilfe - Links
B2
Wendehilfe - Rechts
C
Geschwindigkeitsbegrenzer
D1
Fahrpedal - Vorwärts
D2
Fahrpedal - Rückwärts
E
Alarm
F
Hydrauliköldeckel/Pegelstab
G
Kraftstofftankdeckel
H
Feststellbremse
I
Sitzeinstellung
J
Transportverriegelung – seitliche
Schneidvorrichtung
K
Alarmsystemtestschalter
L
2-Radantr. / 4-Radantr.schalter -
vorwärts
I
H
G
J
5
M
Motordrossel
N
Gashebelanschlag
O
Schneidvorrichtungshebel
P
Abwärtsdruckkontrolle
(Gewichtsübertragung)
Q
Lichtschalter
R
Warnlampen
S
Temperatur des Motorkühlmittels
T
Kraftstoffanzeige
U
Stundenzähler
V
Zündschalter
W
Hydraulikölstandsanzeige
X
Fahrtregler (Option)
Y
Zapfwellenantriebsschalter
Z
2-Radantr. / 4-Radantr.schalter -
rückwärts
AA
Plattenverriegelung
B
B
1
2
A
C
D
1
D
2
M
E
Y
K
F
Z
L
X
AA
N
WARNING
!
1) READ OPERATORS MANUAL. DO NOT
ALLOW UNTRAINED OPERATORS TO
USE THIS MACHINE.
2) KEEP SHIELDS IN PLACE AND O
HARDWARE SECURELY FASTENED.
3) BEFORE YOU CLEAN, ADJUST,
OR REPAIR THIS EQUIPMENT,
DISENGAGE ALL DRIVES, ENGAGE
PARKING BRAKE AND STOP ENGINE.
4) KEEP HANDS, FEET AND CLOTHING
AWAY FROM MOVING PARTS.
5) NEVER CARRY PASSENGERS
6) KEEP BYSTANDERS AWAY.
P
Q
3009073
R
U
V
W
Abb. 2A
S
T
HR001
