3 INSTALLATION
3.4

PLATEAU AVANT _________________________________________________________

!
ATTENTION
Ne pas relever ou descendre le plateau avant muni de
sangles de transport pour ne pas se blesser ou
endommager le matériel. Placer des attaches sous
les unités latérales du plateau avant de couper les
sangles de transport. Faire descendre lentement et
prudemment les unités latérales en position de
fonctionnement. Ne pas laisser les unités latérales
descendre brutalement sur le plateau avant à partir de
leur position de transport.
1. Placez les attaches sous l'unité latérale gauche puis
retirez la sangle de transport. Retirez les attaches et
descendez l'unité latérale en position normale puis
répétez l'opération pour l'unité latérale droite.
2. Assemblez les supports de l'unité latérale gauche (E
et F) centrez le plateau avec les vis 3/8-16 x 1", les
rondelles-frein et contre-écrous (G).
3. Relevez le plateau avant en position de service
[Chapitre 4.3]. Assemblez les supports de l'unité
latérale avant (H) à l'aide des vis 3/8-16 x 1", les
rondelles-frein et rondelles plates (J). Descendez le
plateau avant.
4. Retirez la vignette de sécurité de la colonne de
direction et centrez le levier de commande de
levage.
3.5

LIMITEUR DE FIN DE COURSE DE LEVAGE AVANT _____________________________

Remarque : En vue d'éviter tout danger lors du transport
de la machine, les moteurs du plateau avant doivent être
invalidés. Ils ne remarchent pas tant que le limiteur de fin
de course de levage avant n'est pas reconnecté.
1. Dévissez quatre vis à tête plate bombée 3/8-16 x
7/8" (K) et soulevez le plancher (L) de la machine.
2. Repérez et raccordez le connecteur du limiteur de
levage avant (M).
3. Assemblez le plancher (L) avec les vis (K).
11
F
G
J
H
K
M
G
E

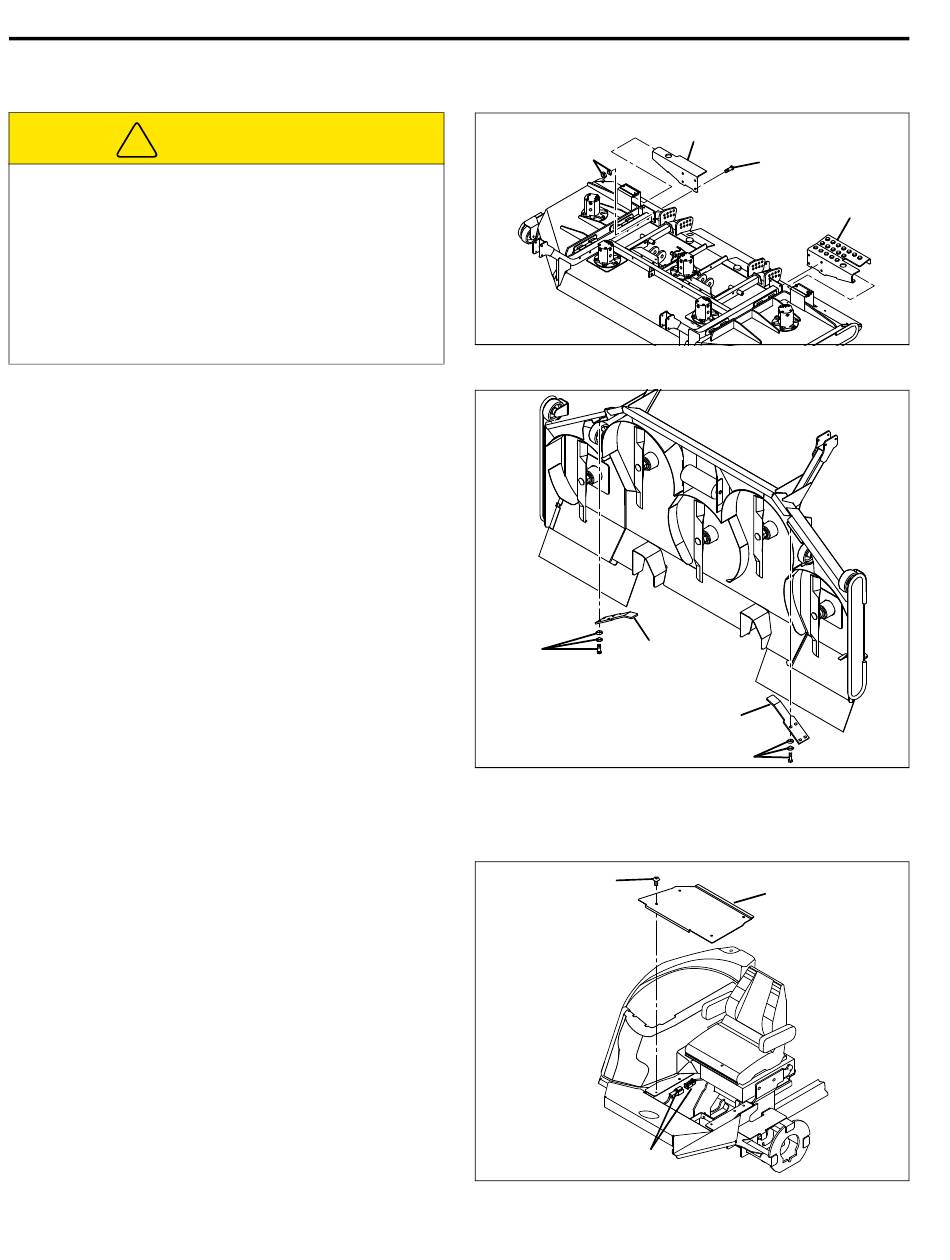

Schéma 3B
