3

INSTALLATIE

3.1 ALGEMEEN ________________________________________________________________

De installatie en het testen van de machine behoort altijd te
worden uitgevoerd door een hiertoe opgeleide monteur die
vertrouwd is met de werking en bediening ervan.
Lees iedere instructie volledig door en zorg dat u de
strekking ervan begrijpt alvorens met de samenbouw te
beginnen. Blijf waakzaam t.a.v. potentiële gevaren en neem
alle veiligheidsmaatregelen en -voorzieningen in acht.
De RECHTER-, LINKER, VOOR- en ACHTERKANT van de
machine worden bepaald
bestuurderspositie, d.w.z. vooruitkijkend.
3.2

EERSTE SAMENBOUW _____________________________________________________

!
WAARSCHUWING
Zorg ervoor dat de tractor op een stevig, horizontaal vlak
staat geparkeerd. Voer nooit werk uit aan een tractor die
uitsluitend op de krik staat. Gebruik altijd steunblokken.
1. Controleer of de banden de juiste spanning hebben. Ze
zijn te hard opgepompt t.b.v. het vervoer.
Tractor 138-152 kPa
Maaidek - 138-173 kPa
2. Controleer de accu-aansluitingen
U moet er absoluut
contactschakelaar in de UIT-stand staat en de sleutel is
verwijderd alvorens de accu te servicen.
3.3

HENDELSTOP (MODEL 70530 ALLEEN) _______________________________________

1. Verwijder de draaipenbevestiging van de hendelstop (B
en C).
2. Verwijder de palbevestiging van de hendelstop (D).
3. Monteer de draaipenbevestiging losvast (B). Ontdoe u
van de sluitringen (C).
4. Beweeg de aanslag (A) naar de maaistand en borg
hem hierin met behulp van bevestiging (D).
5. Zet bevestigingen (B en D) stevig vast. De aanslag (A)
mag niet kunnen bewegen.
6. Start de motor en duw de gashendel naar de
volgasstand. Stel het motortoerental in op 2400 rpm bij
volgas.
vanuit de normale
zeker van zijn dat
Accessoires, zoals
(rolbeugelsysteem), die niet met dit product worden
bijgeleverd, moeten apart worden besteld. Lees de daarbij
verstrekte installatie- en onderdeleninstructies.
!
Ga de tractor niet berijden tenzij u vertrouwd bent met dit
type machine en weet hoe alle regel- en
besturingsapparatuur moet worden bediend.
!
Gebruik altijd geïsoleerd gereedschap en draag een
veiligheidsbril en beschermende kleding wanneer aan
een accu wordt gewerkt. U moet alle instructies van de
accufabrikant lezen en opvolgen.
Verifieer de accupolariteit alvorens de accukabels aan te
sluiten of te ontkoppelen.
Tijdens installatie van de accu moet de RODE, positieve (+)
kabel altijd het eerst worden aangesloten en de ZWARTE,
negatieve (-) aardingskabel altijd het laatst.
de
Zorg ervoor dat de accu op de juiste wijze op de accuhouder
wordt geïnstalleerd en bevestigd.
Zet de kabels stevig aan de accupolen vast en voorzie de
polen en kabeleinden
siliconenvet om corrosie te voorkomen. Zorg dat de
ontluchtingsdoppen en poolbeschermingen op hun plaats
zitten.
B
C
B
D
Vóór
INSTALLATIE
maaieenheden
VOORZICHTIG
VOORZICHTIG
van een laagje
A
B
D
B
D
Na
3
en ROPS
diëlektrisch
D
A

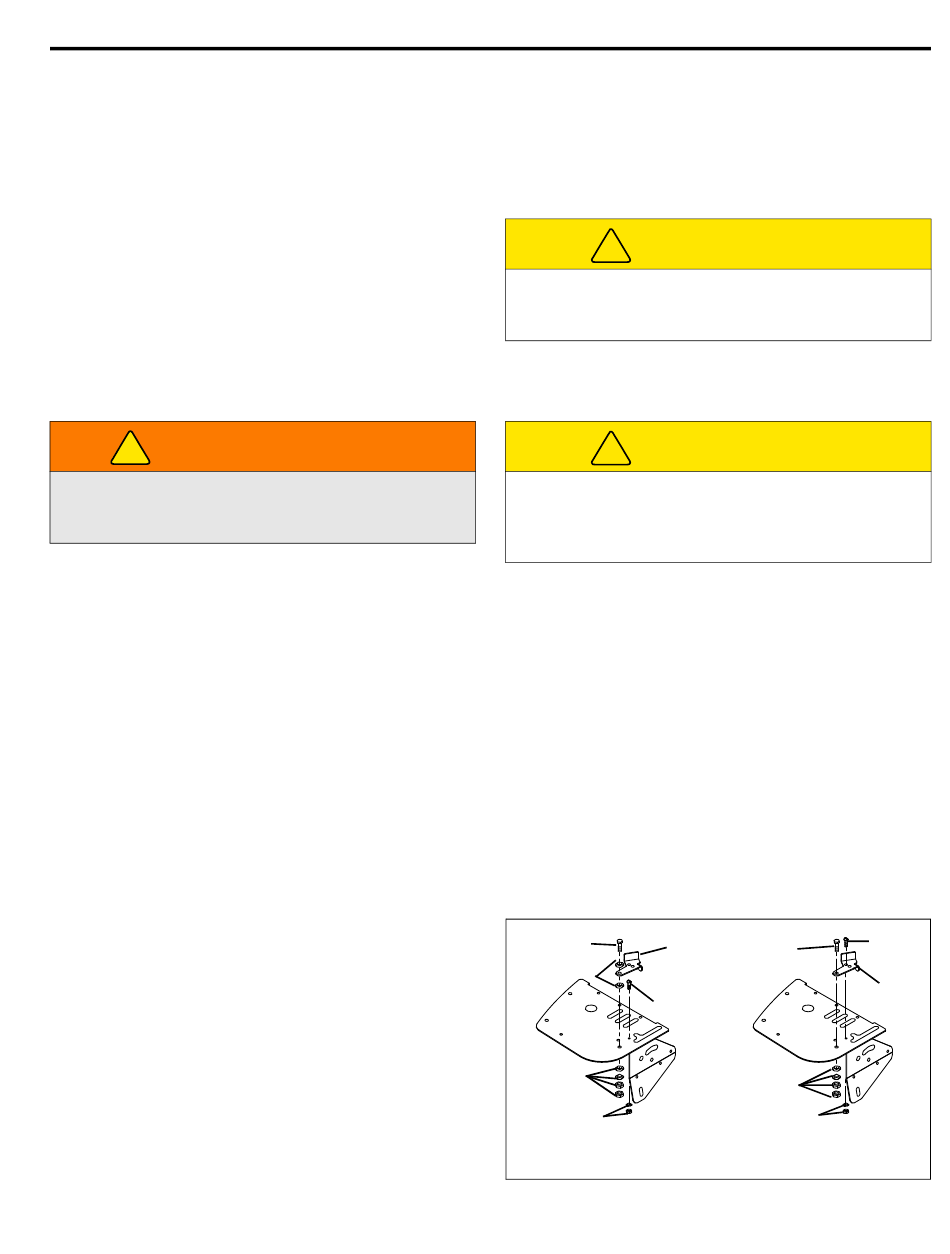

Afb. 3A
