2

COMMANDES

2.3 PUPITRE DES INSTRUMENTS _______________________________________________
! WARNING
1) READ OPERATORS MANUAL. DO NOT
ALLOW UNTRAINED OPERATORS TO
USE THIS MACHINE.
2) KEEP SHIELDS IN PLACE AND
HARDWARE SECURELY FASTENED.
3) BEFORE YOU CLEAN, ADJUST,
OR REPAIR THIS EQUIPMENT,
DISENGAGE ALL DRIVES, ENGAGE
PARKING BRAKE AND STOP ENGINE.
4) KEEP HANDS, FEET AND CLOTHING
AWAY FROM MOVING PARTS.
5) NEVER CARRY PASSENGERS
6) KEEP BYSTANDERS AWAY.
M
Y
K
Z
L
X
AA
K. Interrupteur de test du système d'alarme
Utilisé pour tester le système d'alarme. Pour le tester,
tournez la clé d'allumage pour la mettre sur ROULER et
appuyez sur l'interrupteur. Une alarme sonore retentira
et les témoins avertisseurs s'allumeront.
L. Interrupteur 2 RM / 4 RM – marche avant
Met le tracteur en deux ou quatre roues motrices. Le
tracteur doit être en 4 RM pour utiliser les unités de
coupe.
Le tracteur revient en 2 RM lorsqu'il recule à moins que
l'interrupteur de marche arrière 4 RM (Z) soit enfoncé.
M. Papillon des gaz
Commande la vitesse du moteur. Faites marcher la
machine à plein régime lors du transport.
N. Arrêt des gaz
Il limite le mouvement du levier des gaz du moteur pour
réduire la prise de force lors de la tonte. Il engendre
l'arrêt pour diminuer le régime moteur et l'élimine pour
faire tourner le moteur à plein régime lors du transport
de la machine.
7
N
O
P
Q
3009073
R
S
T
U
V
W

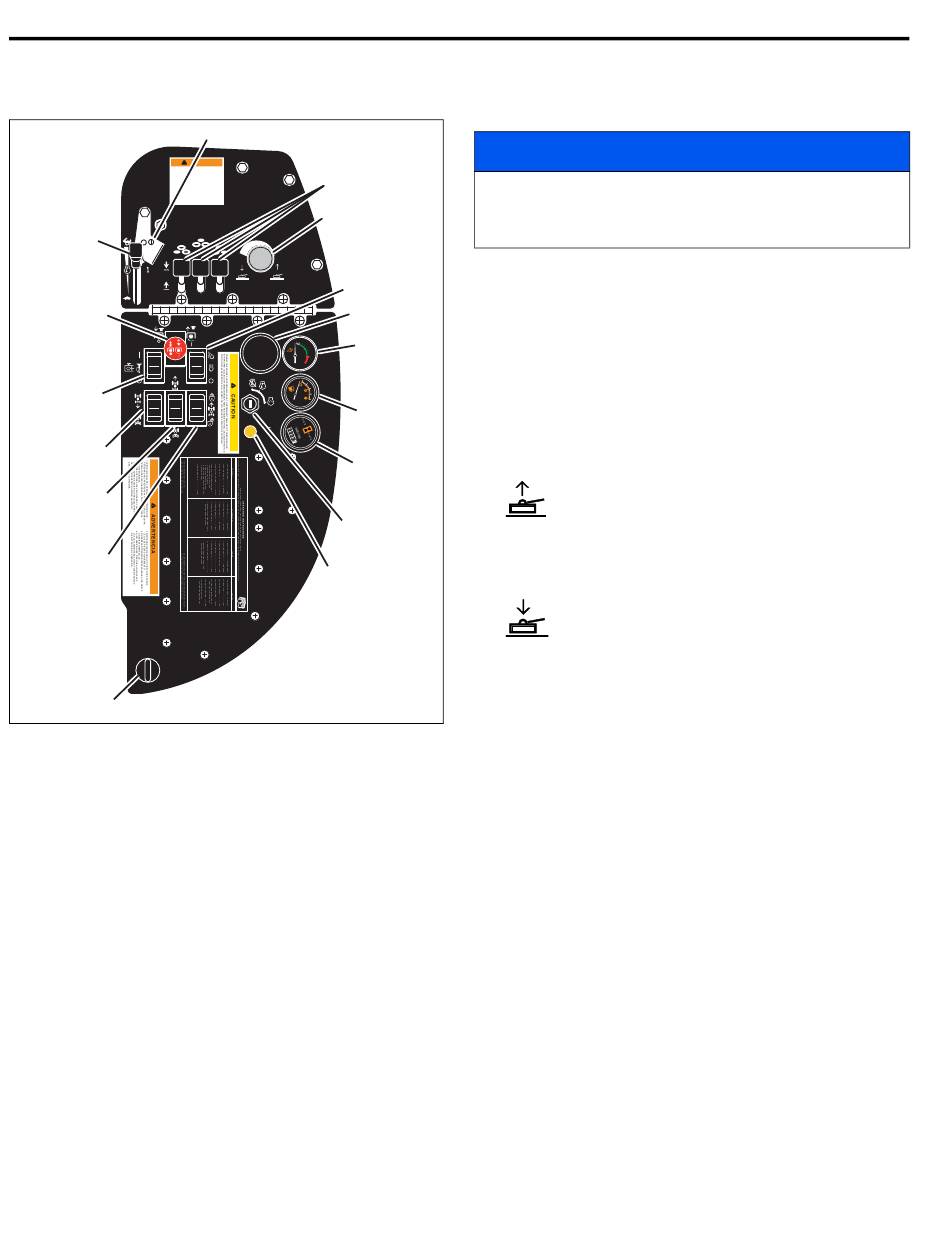

Schéma 2C
Quand les machines sont destinées pour l'europe, il faut
toujours bloquer l'arrêt des gaz sur le ralenti du moteur. Il
ne faut jamais toucher au blocage de l'arrêt des gaz.
O. Leviers de plateau
Ils servent à lever ou abaisser les plateaux. Les
plateaux peuvent être levés ou abaissés séparément ou
ensemble. Pour lever un plateau, maintenez son levier
en arrière jusqu'à ce que le plateau soit complètement
monté. Le levier revient au point mort quand il est
relâché.
P. Commande de pression de transfert
Transfère le poids des plateaux au tracteur et vice
versa.
Tournez la commande dans le sens des aiguilles
d'une montre pour diminuer la pression verticale
exercée sur les plateaux et transférer le poids au
tracteur. En diminuant la pression de transfert, vous
améliorez la traction mais les plateaux risquent de
flotter, entraînant une coupe irrégulière.
Pour augmenter la pression verticale exercée
sur les plateaux, tournez la commande dans le
sens contraire des aiguilles d'une montre. La
traction est réduite mais le contact au sol des plateaux
est meilleur.
Q. Interrupteur d'éclairage (option)
Commande le fonctionnement des feux de route et des
feux de travail.
R. Témoins avertisseurs
Ils avertissent l'opérateur de la présence de situations
nécessitant une intervention immédiate. Reportez-vous
au Chapitre 2.4.
S. Jauge de température
Indique la température du liquide de refroidissement. La
température normale de service doit être comprise
entre 71°-110°C. Si la température passe au-dessus de
110°C, l'alarme retentira. Reportez-vous au Chapitre
2.4.
T. Jauge de carburant
Elle indique le niveau du carburant. Vérifiez-la
quotidiennement avant d'utiliser la machine.
U. Horamètre
Il enregistre les heures de fonctionnement du moteur.
Utilisez-le pour programmer les services d'entretien
périodiques.
AVIS
