2.2 COMMANDES _____________________________________________________________
A. Inclinaison de volant
Tirez vers le haut le levier afin de débloquer la colonne
de direction puis placez-le selon la position désirée.
Une fois le levier positionné relâchez-le pour le bloquer.
!
ATTENTION
Ne jamais régler la colonne de direction quand le
tracteur fonctionne. Arrêter le tracteur puis serrer le
frein de stationnement avant de la régler.
B. Braquage assisté
Réduit le rayon de braquage de la machine lors d'une
utilisation sur des surfaces étroites. Utilisez les pédales
de braquage assisté pour prendre des virages serrés
autour des arbres et autres objets. Pour actionner le
braquage assisté, appuyez graduellement sur la pédale
jusqu'à obtention du rayon de braquage désiré – pédale
de gauche (B1) pour les virages à gauche, pédale de
droite (B2) pour les virages à droite.
Remarque : En appuyant trop fort sur la pédale, vous
risquez de bloquer la roue et d'arracher le gazon ou d'y
faire des marques.

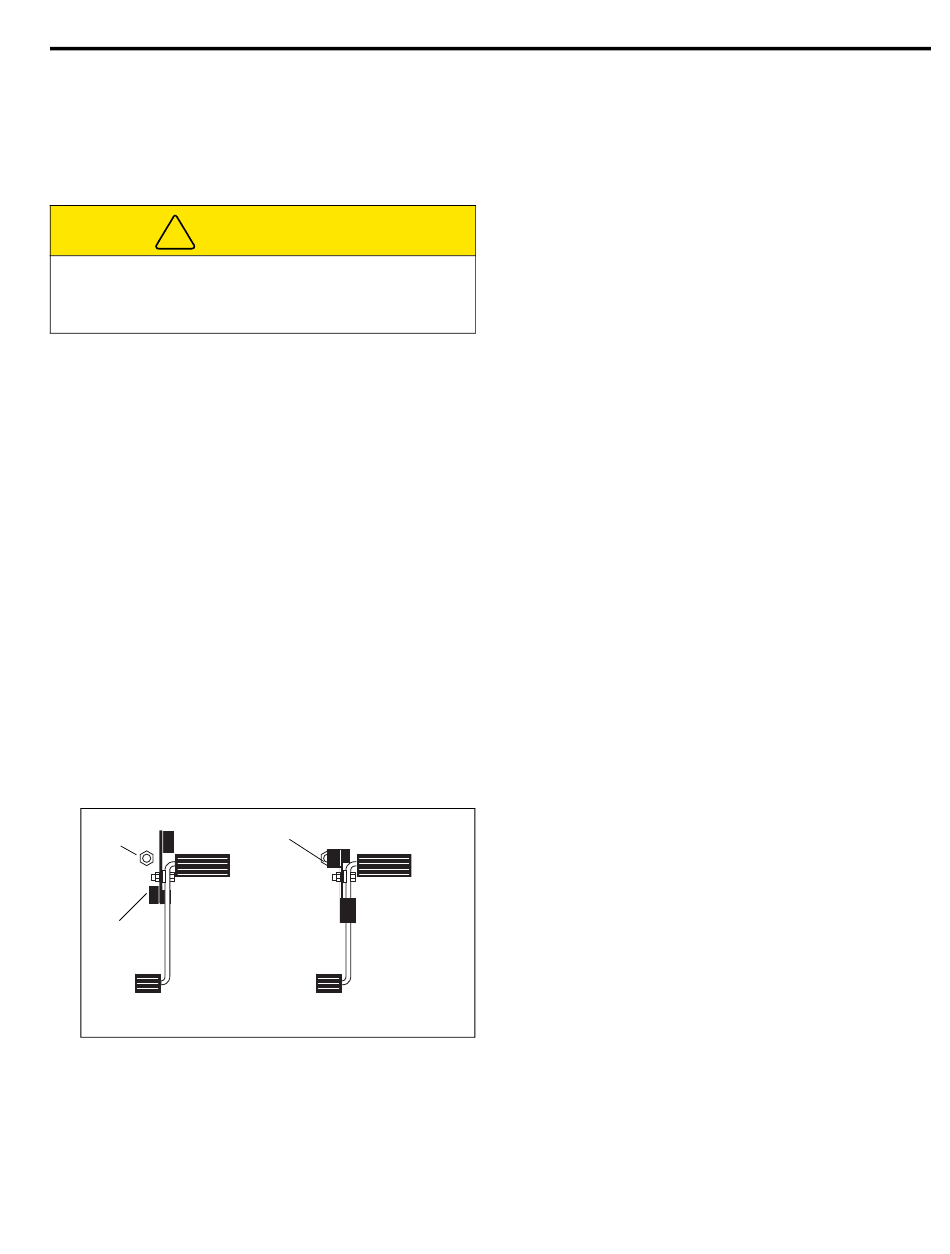

C. Limiteur de vitesse
Limite la vitesse de marche avant lors de la coupe ou de
l'utilisation des accessoires. Pour opérer à une vitesse
de déplacement réduite, faites tournez le levier comme
c'est illustré (C ) de sorte qu'il vienne en contact avec la
1
vis de butée sur le plancher quand la pédale de traction
est enfoncée vers l'avant. Pour vous déplacer à la
vitesse maximale, mettez le levier à la position illustrée
(C ). La vis de butée (C
3
des vitesses de déplacement particulières.
C
2
C
3
Vitesse maximale Vitesse réduite
D. Pédale de traction
Appuyez sur la pédale avant (D
Relâchez la pédale pour ralentir le tracteur et l'arrêter.
Appuyez sur la pédale arrière (D
arrière. Relâchez la pédale pour ralentir le tracteur et
) peut être réglée pour obtenir
2
C
1
Schéma 2B
) pour la marche avant.
1
) pour la marche
2
l'arrêter. Laissez le tracteur venir à l'arrêt complet avant
d'inverser le sens du déplacement.
E. Alarme
L'alarme retentit (et les témoins avertisseurs s'allument)
pour alerter l'opérateur d'une situation nécessitant une
attention immédiate. Reportez-vous au Chapitre 2.4.
F. Bouchon/jauge d'huile hydraulique
Lorsque la machine est froide, remplissez jusqu'au
repère vert de la jauge en utilisant du fluide hydraulique
propre. Ne remplissez pas trop.
G. Bouchon de réservoir
Remplissez le réservoir de diesel No. 2, d'indice
minimum de cétane 45. Reportez-vous au Manuel du
Moteur pour de plus amples informations sur les
caractéristiques du carburant.
H. Frein de stationnement
Pour serrer le frein de stationnement, tirez sur le levier.
Serrez toujours le frein de stationnement avant le
démarrage et après l'arrêt de la machine.
I.
Réglages du siège
Le siège normal de l'opérateur a cinq positions de
réglage.
Description
Commande levée/
descente
Inclinaison du dossier
Barre de commande
avant/arrière
Soutien lombaire
Commande d'accoudoir sous chaque accoudoir
J. Verrous de transport des plateaux latéraux
Verrouille les plateaux en position haute pour le
transport du tracteur. Les verrous doivent être
débloqués manuellement avant d'abaisser les plateaux.
Reportez-vous
fonctionnement.
HR023
COMMANDES
Emplacement sur le siège
avant, gauche - sous
le siège
avant, gauche - sous
le siège
avant du siège
côté gauche du dossier
au Manuel de sécurité
2
et de
6
