2 BEDIENING
2.3

INSTRUMENTENPANEEL ___________________________________________________

! WARNING
1) READ OPERATORS MANUAL. DO NOT
ALLOW UNTRAINED OPERATORS TO
USE THIS MACHINE.
2) KEEP SHIELDS IN PLACE AND
HARDWARE SECURELY FASTENED.
3) BEFORE YOU CLEAN, ADJUST,
OR REPAIR THIS EQUIPMENT,
DISENGAGE ALL DRIVES, ENGAGE
PARKING BRAKE AND STOP ENGINE.
4) KEEP HANDS, FEET AND CLOTHING
AWAY FROM MOVING PARTS.
5) NEVER CARRY PASSENGERS
6) KEEP BYSTANDERS AWAY.
M
Y
K
Z
L
X
AA
K. Alarmsysteemtestschakelaar
Wordt gebruikt om het alarmsysteem te testen. Om dit
te doen dient de contactsleutel in de AAN-stand te
worden gezet en de schakelaar te worden ingedrukt. Nu
behoort een geluidsalarm te worden geactiveerd terwijl
de waarschuwingslampjes gaan branden.
L. Twee-/vierwielaandrijvingsschakelaar - vooruit
Deze zet de tractor in de twee- of vierwielaandrijving.
De tractor moet in de vierwielaandrijving staan om de
maaieenheden te kunnen bedienen.
De tractor keert tijdens het achteruitrijden naar de
tweewielaandrijving terug tenzij de vierwielaan-drijving-
omkeerschakelaar (Z) is ingedrukt.
M. Smoorregeling motor
Regelt het motortoerental. Laat de motor 'volgas'
lopen tijdens het transport van de machine.
N. Hendelstop
Beperkt beweging van motorhendel om PTO lager te
zetten voor maaioperatie.
motorsnelheid te verminderen bij het maaien. Schakel
stop uit om op vol gas te lopen bij het transporteren van
de machine.
7
N
O
P
Q
3009073
R
S
T
U
V
W

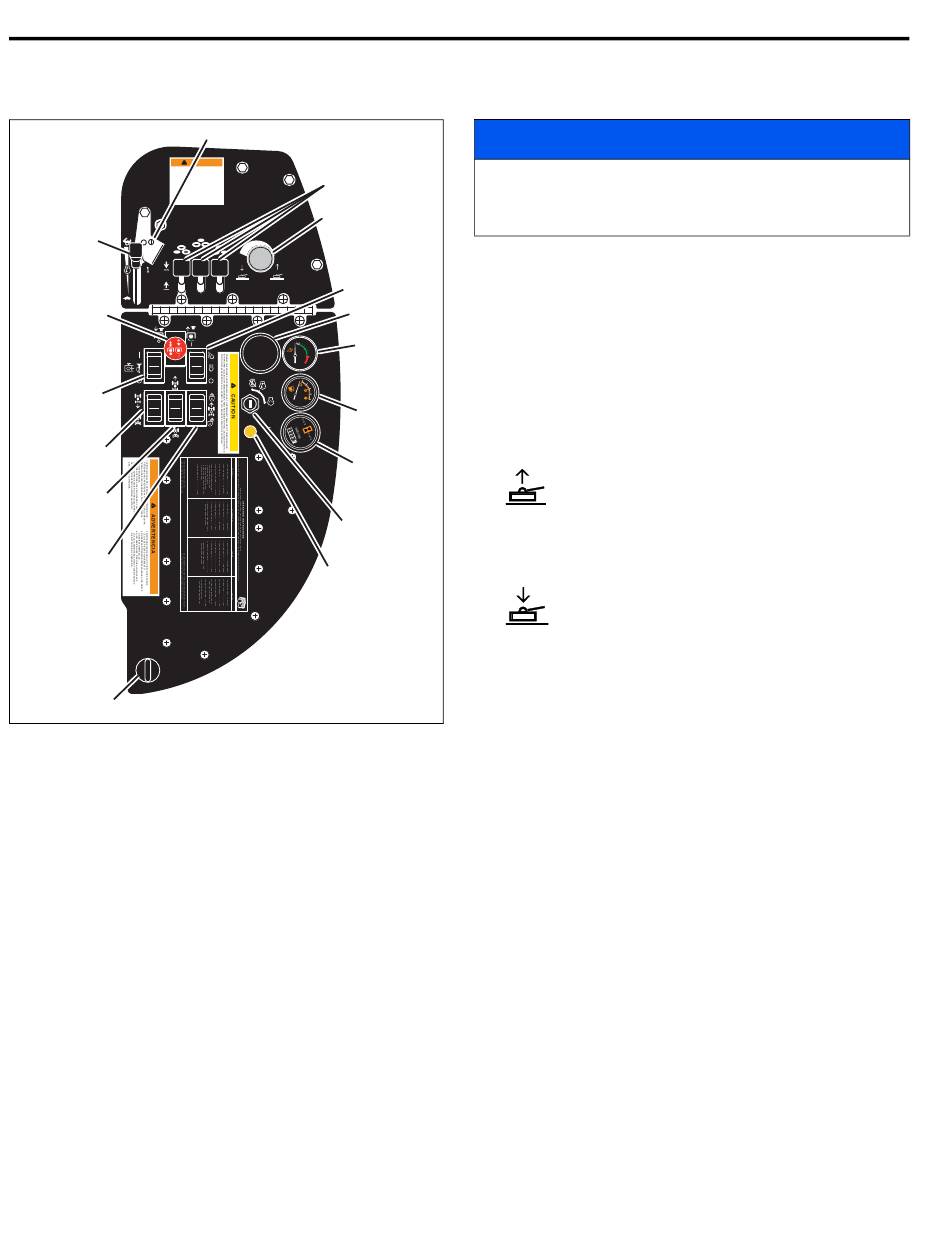

Afb. 2C
Schakel stop
Voor machines die verkocht worden in Europa moet de
hendelstop altijd worden vastgezet op de verminderde
motorsnelheid. Knoei niet met het slot op de hendelstop.
O. Maaidekhendels
Brengen de maaidekken omhoog en omlaag. De
dekken kunnen hiertoe
worden bediend. Tijdens de hefwerking dient de
betreffende hendel te worden vastgehouden tot het dek
volledig omhoog staat. Na loslating keren de hendels
naar de neutraalstand terug.
P. Neerwaartse drukregeling
Verplaatst het gewicht tussen de maaidekken en de
tractor.
Rechtsom
vermindert
maaidekken en verplaatst gewicht naar de
tractor. Hierdoor wordt de tractie verbeterd, maar het
kan tengevolge hebben dat de dekken gaan zweven,
met een ongelijke maaikwaliteit als resultaat.
Om de neerwaartse druk te vergroten dient de
regelinrichting linksom te worden gedraaid. Dit
vermindert de tractie maar verbetert het contact
tussen de maaidekken en de grond.
Q. Lichtschakelaar (optioneel)
Bedient de weg- en werkverlichting.
R. Waarschwuingslampjes
Maken
onmiddellijke actie vereisen. Zie sectie 2.4.
S. Temperatuurmeter
Geeft de temperatuur aan van het motorkoelmiddel. De
normale bedrijfstemperatuur ligt tussen 71°-110°C. Als
de temperatuur boven de 110°C komt, wordt het
geluidsalarm geactiveerd. Zie sectie 2.4.
T. Brandstofmeter
Geeft het huidige brandstofniveau aan. Controleer de
meter dagelijks voordat de machine wordt gestart.
U. Urenteller
Registreert de bedrijfsuren van de machine. Gebruik de
teller voor de planning van het periodiek onderhoud.
in om
LET OP
gescheiden of gezamenlijk
draaien van
de neerwaartse
de bestuurder attent
de regelinrichting
druk op de
op condities die
