2.2 BEDIENELEMENTE ________________________________________________________
A. Kipplenkhebel
Zum Lösen der Lenksäule den Hebel nach oben ziehen.
Die Säule zur gewünschten Position nach oben oder
unten kippen. Zum Sperren der Lenksäule an ihrem
Platz den Hebel loslassen.
!
WARNUNG
Niemals die Lenkung einstellen, während der Traktor in
Bewegung ist. Vor dem Einstellen die Vorrichtung
anhalten und die Feststellbremse anziehen.
B. Wendehilfe
Reduziert den Wendekreis der Maschine beim Einsatz
in engen Bereichen. Die Wendehilfepedale werden zum
Wenden bei engem Wendekreis um Bäume und andere
Objekte verwendet. Zum Betrieb der Wendehilfe das
Pedal langsam niederdrücken, bis der gewünschte
Wendekreis erreicht ist – linkes Pedal (B1) zum
Wenden nach links, rechtes Pedal (B2) zum Wenden
nach rechts.
Hinweis: Wenn das Pedal zu stark nieder-gedrückt
wird, dann sperrt sich das Rad und der Rasen wird
aufgerissen oder gefurcht.

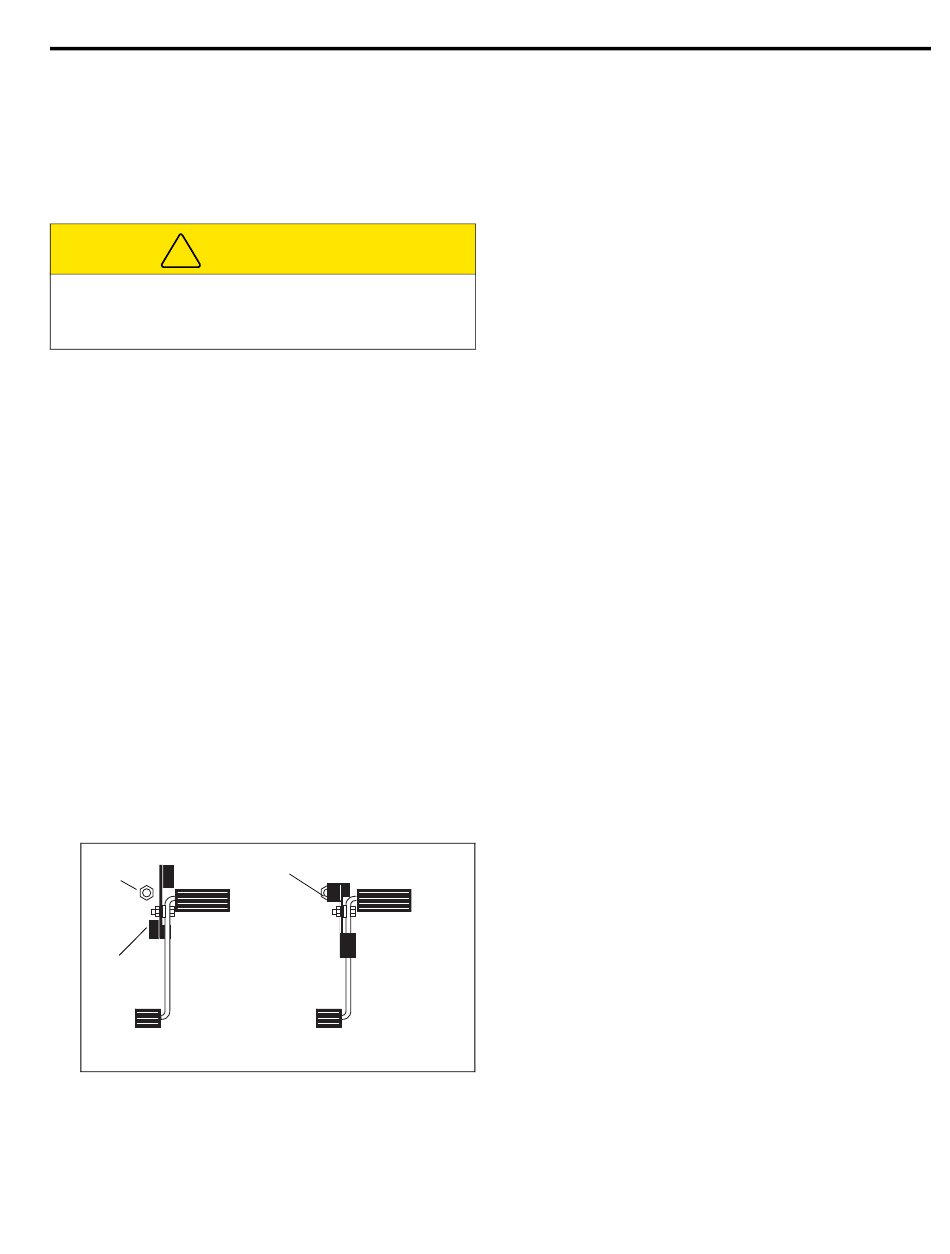

C. Geschwindigkeitsbegrenzer
Beschränkt die Vorwärtsgeschwindigkeit beim Mähen
oder Einsatz der Zubehöreinrichtungen. Zum Betrieb
bei langsameren Fahrgeschwindigkeiten den Hebel wie
auf (C ) abgebildet drehen, so daß er mit der
1
Anschlagschraube auf dem Boden in Kontakt kommt,
wenn das Fahrpedal niedergedrückt wird. Zum Fahren
bei Vollgeschwindigkeit, den Hebel wie auf (C
angezeigt in Position bringen. Die Anschlagschraube
(C2) kann auf spezifische Fahrgeschwindigkeiten
eingestellt werden.
C
2
C
3
Vollgas
C
1
Halbgas
HR023
Abb. 2B
BEDIENELEMENTE
D. Fahrpedal
Zum Vorwärtsfahren
niederdrücken. Zum Verlangsamen oder Stoppen des
Traktors das Pedal freigeben.
Zum Rückwärtsfahren
niederdrücken. Zum Verlangsamen oder stoppen des
Traktors das
Richtungswechsel den Traktor ganz zum Stillstand
bringen.
E. Alarm
Der Alarm, zusammen mit den Warnlampen, ertönt, um
den Bediener auf Umstände aufmerksam zu machen,
für die sofortige Maßnahmen erforderlich sind. Siehe
Abschnitt 2.4.
F. Hydrauliköldeckel/Pegelstab
Mit sauberer Hydraulikflüssigkeit und bei kaltem Motor
bis zur grünen Markierung am Pegelstab auffüllen.
Nicht zu voll füllen.
G. Kraftstofftankdeckel
Den Kraftstofftank mit Dieselkraftstoff Nr.2 mit einer
Mindestcetanzahl von 45 füllen. Abschnitt 5.12. Für
weitere Kraftstoffspezifikationen
handbuch.
H. Feststellbremse
Zum Anziehen der Feststellbremse den Hebel nach
oben ziehen. Die Feststellbremse vor dem Starten und
dem Stoppen der Maschine immer anziehen.
I. Sitzeinstellung
Der Standardbedienersitz
) möglichkeiten:
3
Beschreibung
Kontrolle zum Heben/Senken links, vorne – unterm
Rücklehne kippen
Kontrollstange zum Vorwärts-
oder Rückwärtsverstellen
Lendenstütze
Armlehnenkontrolle
J. Transportverriegelung
vorrichtung
Zum Transport des Traktors die Schneidvorrichtungen
in aufrechter Position absichern. Die Verriegelungen
müssen vor dem Senken der Schneidvorrichtungen
manuell freigegeben
Bedienungshandbuch.
das vordere Pedal
das hintere Pedal
Pedal freigeben. Vor
siehe
hat fünf
Position am Sitz
Sitz
links, vorne – unterm
Sitz
vorne am Sitz
links an der
Rückenstütze
unter jeder Armlehne
– seitliche
werden. Sicherheits-
2
(D )
1
(D )
2
einem
Motoren-
Einstell-
Schneid-
und
