2 COMMANDES
A Inclinaison de volant
B1 Braquage assisté - gauche
B2 Braquage assisté - droite
C
Limiteur de vitesse
D1 Pédale de traction - Marche Avant
D2 Pédale de traction - Marche Arrière
E
Alarme
F
Bouchon / Jauge d'huile hydraulique
G Bouchon de réservoir
H Frein de stationnement
I
Réglages du siège
J
Verrous de transport des plateaux latéraux
K Interrupteur de test du système d'alarme
L Interrupteur 2 RM / 4 RM – marche avant
M
Papillon des gaz
A
I
H
G
J
5
B
C
B
1
2
N Arrêt des gaz
O Leviers de plateau
P
Commande de pression de transfert
(transfert du poids)
Q Interrupteur d'éclairage
R
Témoins avertisseurs
S
Jauge de température
T Jauge de carburant
U Horamètre
V
Interrupteur d'allumage
W Témoin de niveau d'huile hyd.
X Commande de croisière (option)
Y Interrupteur de prise de force
Z
Interrupteur 2 RM / 4 RM – marche arrière
AA Verrou du panneau
D
1
D
1) READ OPERATORS MANUAL. DO NOT
ALLOW UNTRAINED OPERATORS TO
2 USE THIS MACHINE.
2) KEEP SHIELDS IN PLACE AND
HARDWARE SECURELY FASTENED.
3) BEFORE YOU CLEAN, ADJUST,
OR REPAIR THIS EQUIPMENT,
DISENGAGE ALL DRIVES, ENGAGE
PARKING BRAKE AND STOP ENGINE.
4) KEEP HANDS, FEET AND CLOTHING
AWAY FROM MOVING PARTS.
5) NEVER CARRY PASSENGERS
6) KEEP BYSTANDERS AWAY.
M
E
Y
K
F
Z
L
X
AA
N
WARNING
!
O
P
Q
3009073
R
S
T
U
V
W
HR001

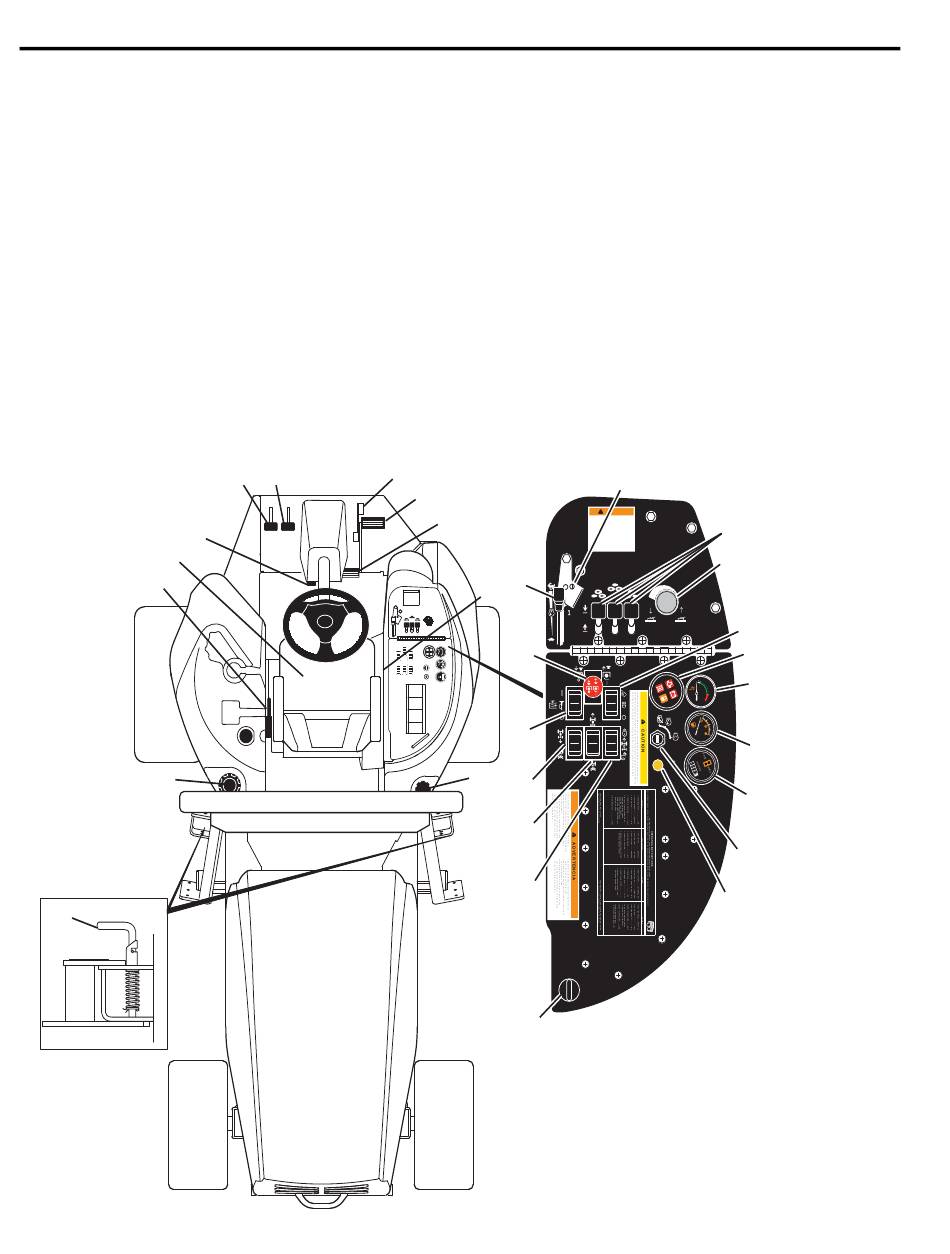

Schéma 2A
