4 AFSTELLINGEN

4.10 HEFBEGRENZING-SCHAKELAARS __________________________________________

De rotatie van de messen wordt bestuurd door
afslagschakelaars die op het tractorframe zijn bevestigd,
bij de hefarmen voor ieder maaidek. Wanneer een dek
omhoog wordt gebracht opent de schakelaar en worden
de messen automatisch uitgeschakeld. Als het dek
omlaag wordt gebracht sluit de schakelaar en worden de
messen ingeschakeld. Als een schakelaar faalt worden
de messen niet ingeschakeld wanneer het dek daalt.

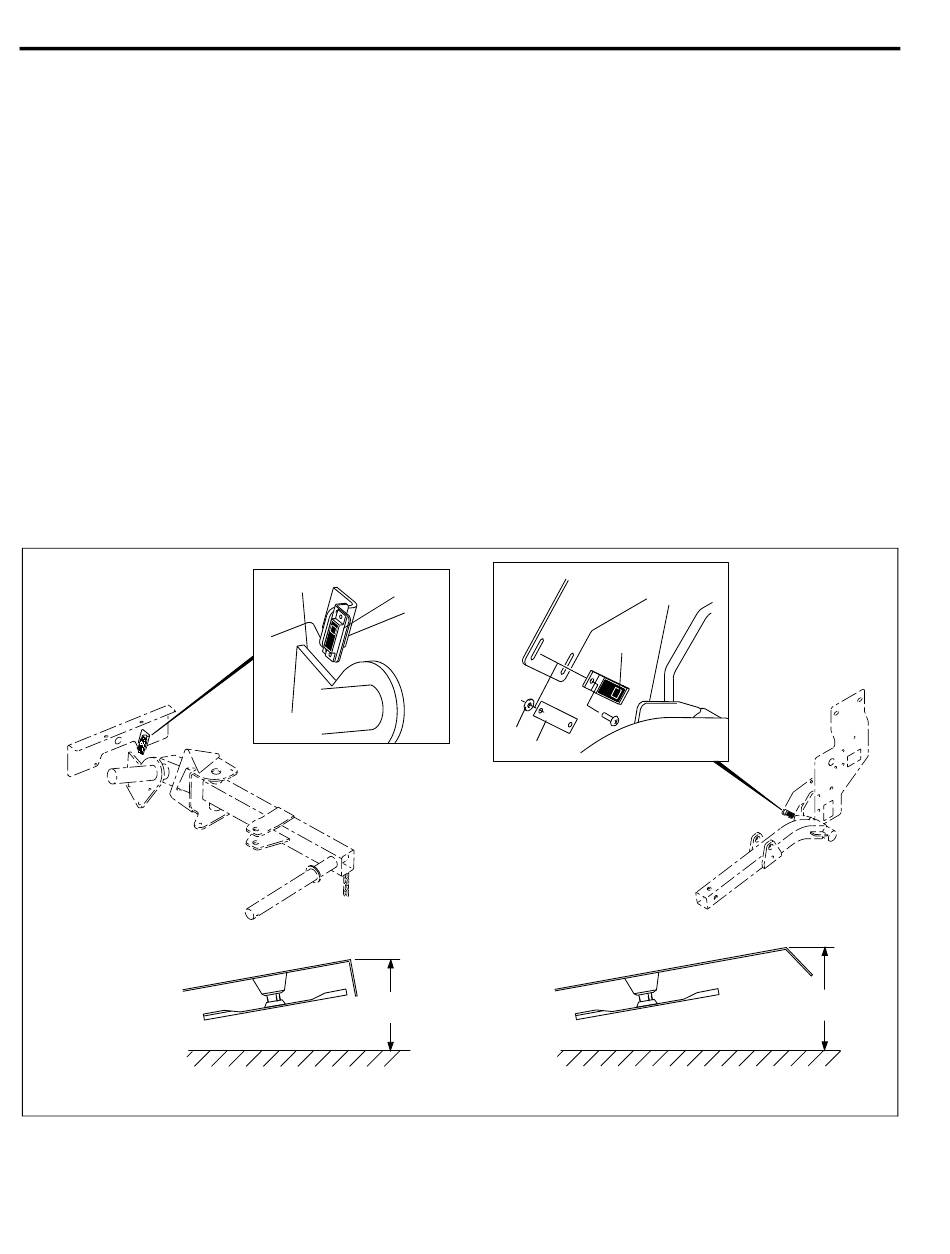

Afstelling van de afslagschakelaars:
1. Parkeer de tractor op een horizontaal vlak.
2. Start de motor en breng de dekken omhoog of
omlaag totdat het hoogste punt op de bovenste
hoek ervan de hoogte bereikt die in Afb.3K is
aangegeven.
3. Zet de motor stil en verwijder de contactsleutel.
Ondersteun de dekken met blokken om accidentele
19
A
C
53 cm
Zijdekken
verlaging tijdens het uitvoeren van afstellingen te
voorkomen.
4. Positioneer de schakelaar
sensorgedeelte (C) ervan is gecentreerd boven de
oplopende kant (A) van de activeringsplaat op de
hefarm.
5. Stel de opening tussen het sensorgedeelte op de
schakelaar en de activeringsplaat op de hefarm in
op een afstand tussen 1,5 - 3 mm. Ten behoeve van
de voorste hefarm dienen hiervoor opvulstukjes (D)
of #10 platte pakkingen (B) tussen de schakelaar en
de schakelaarbevestiging te worden gebruikt.
Controleer de werking van de afslagschakelaars. De
draaibeweging van de messen moet stoppen zodra de
dekken boven de aangegeven hoogten stijgen.
