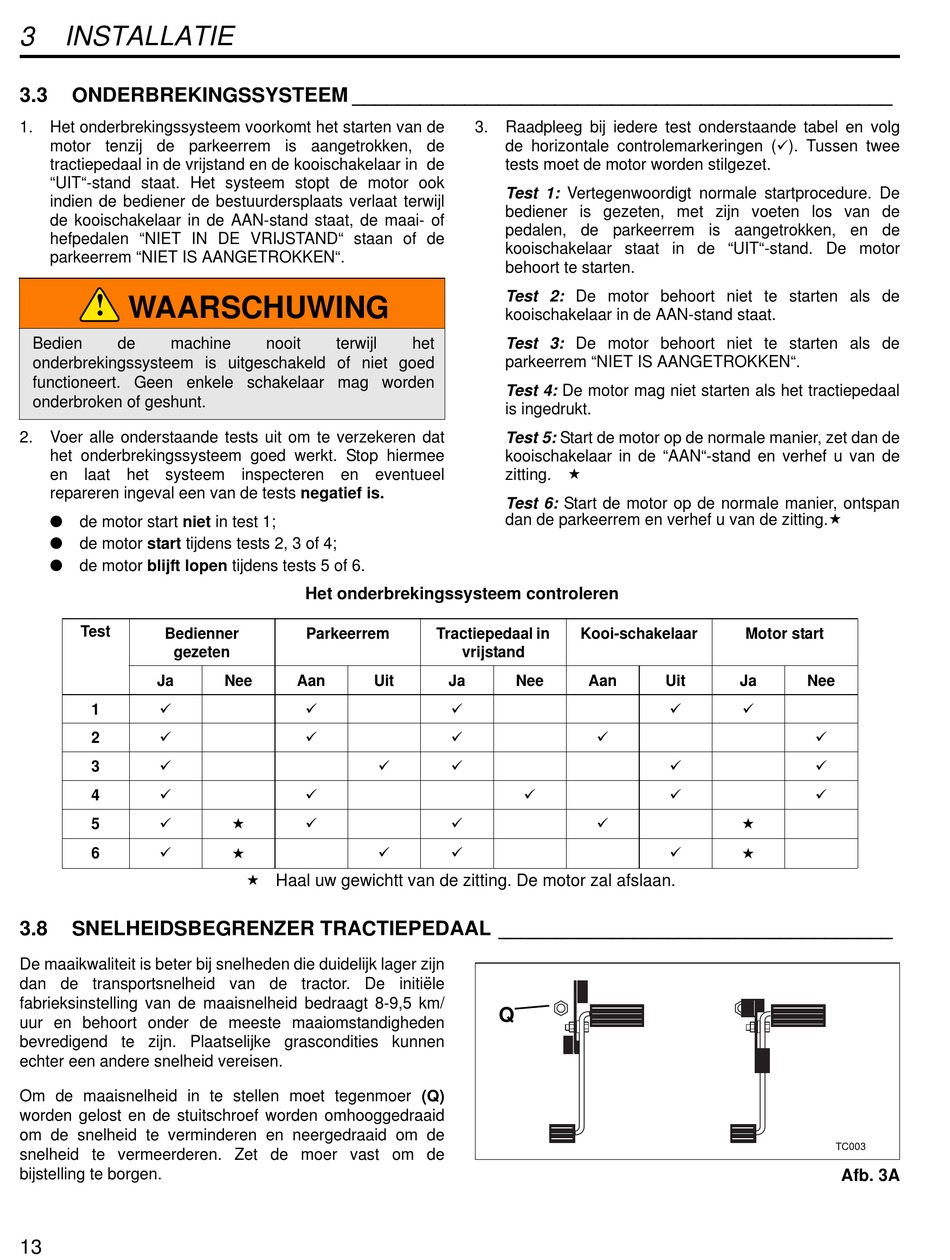

3 INSTALLATIE
3.3

ONDERBREKINGSSYSTEEM ________________________________________________

1. Het onderbrekingssysteem voorkomt het starten van de
motor tenzij de parkeerrem is aangetrokken, de
tractiepedaal in de vrijstand en de kooischakelaar in de
"UIT"-stand staat. Het systeem stopt de motor ook
indien de bediener de bestuurdersplaats verlaat terwijl
de kooischakelaar in de AAN-stand staat, de maai- of
hefpedalen "NIET IN DE VRIJSTAND" staan of de
parkeerrem "NIET IS AANGETROKKEN".
!
WAARSCHUWING
Bedien de machine
onderbrekingssysteem is uitgeschakeld of niet goed
functioneert. Geen enkele schakelaar mag worden
onderbroken of geshunt.
2. Voer alle onderstaande tests uit om te verzekeren dat
het onderbrekingssysteem goed werkt. Stop hiermee
en laat het systeem inspecteren en eventueel
repareren ingeval een van de tests negatief is.
de motor start niet in test 1;
de motor start tijdens tests 2, 3 of 4;
de motor blijft lopen tijdens tests 5 of 6.
Test
Bedienner
gezeten
Ja

1

2

3

4

5

6
3.8

SNELHEIDSBEGRENZER TRACTIEPEDAAL ___________________________________

De maaikwaliteit is beter bij snelheden die duidelijk lager zijn
dan de transportsnelheid van de tractor. De initiële
fabrieksinstelling van de maaisnelheid bedraagt 8-9,5 km/
uur en behoort onder de meeste maaiomstandigheden
bevredigend te zijn. Plaatselijke grascondities kunnen
echter een andere snelheid vereisen.
Om de maaisnelheid in te stellen moet tegenmoer (Q)
worden gelost en de stuitschroef worden omhooggedraaid
om de snelheid te verminderen en neergedraaid om de
snelheid te vermeerderen. Zet de moer vast om de
bijstelling te borgen.
13
nooit terwijl
Het onderbrekingssysteem controleren
Parkeerrem
Nee Aan Uit






 

Haal uw gewichtt van de zitting. De motor zal afslaan.
3. Raadpleeg bij iedere test onderstaande tabel en volg
de horizontale controlemarkeringen (
tests moet de motor worden stilgezet.
Test 1: Vertegenwoordigt normale startprocedure. De
bediener is gezeten, met zijn voeten los van de
pedalen, de parkeerrem is aangetrokken, en de
kooischakelaar staat in de "UIT"-stand. De motor
behoort te starten.
Test 2: De motor behoort niet te starten als de
kooischakelaar in de AAN-stand staat.
het Test 3: De motor behoort niet te starten als de
parkeerrem "NIET IS AANGETROKKEN".
Test 4: De motor mag niet starten als het tractiepedaal
is ingedrukt.
Test 5: Start de motor op de normale manier, zet dan de
kooischakelaar in de "AAN"-stand en verhef u van de
zitting. 
Test 6: Start de motor op de normale manier, ontspan
dan de parkeerrem en verhef u van de zitting.
Tractiepedaal in Kooi-schakelaar
vrijstand
Ja Nee Aan






Q

Motor start
Uit Ja
 





 
). Tussen twee
Nee



TC003
Afb. 3A
