Bedienung
Pos: 38.48 /Überschriften/Überschriften 2/A-E/AAuslegearme in Transportstellung anheben @ 303\mod_1414129961702_6.docx @ 2356731 @ 2 @ 1
10.14

Auslegearme in Transportstellung anheben

Pos: 38.49 /BA/Sicherheit/7. Gefahrenhinweise alt/Schwader/Gefahr beim Hochschwenken der Kreisel @ 152\mod_1362740137336_6.docx @ 1357726 @ @ 1
GEFAHR! – Unerwartete Bewegung der Maschine
Auswirkung: Lebensgefahr oder schwere Verletzungen.
Beim Hochschwenken der Kreisel darf sich niemand in der Nähe der Maschine aufhalten.
Pos: 38.50 /BA/Sicherheit/7. Gefahrenhinweise alt/SchwaderAchtung - Ausheben der Kreisel Zapfwelle abschalten @ 379\mod_1443716746754_6.docx @ 2746398 @ @ 1
ACHTUNG!
Vor dem Hochschwenken in Transportstellung Zapfwelle abschalten.
• Vor dem Ausheben der Kreisel über die Vorgewendestellung hinaus, die Zapfwelle
abschalten und den Stillstand der Kreisel abwarten.
• Sicherstellen, dass sich niemand im Schwenkbereich der Kreisel aufhält.
• Sicherstellen, dass sich niemand im Schwenkbereich des Fahrwerks aufhält.
Pos: 38.51 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Kreiselarme heben SW 807-1 bis 810-1_Bild @ 148\mod_1361429740444_6.docx @ 1327968 @ @ 1

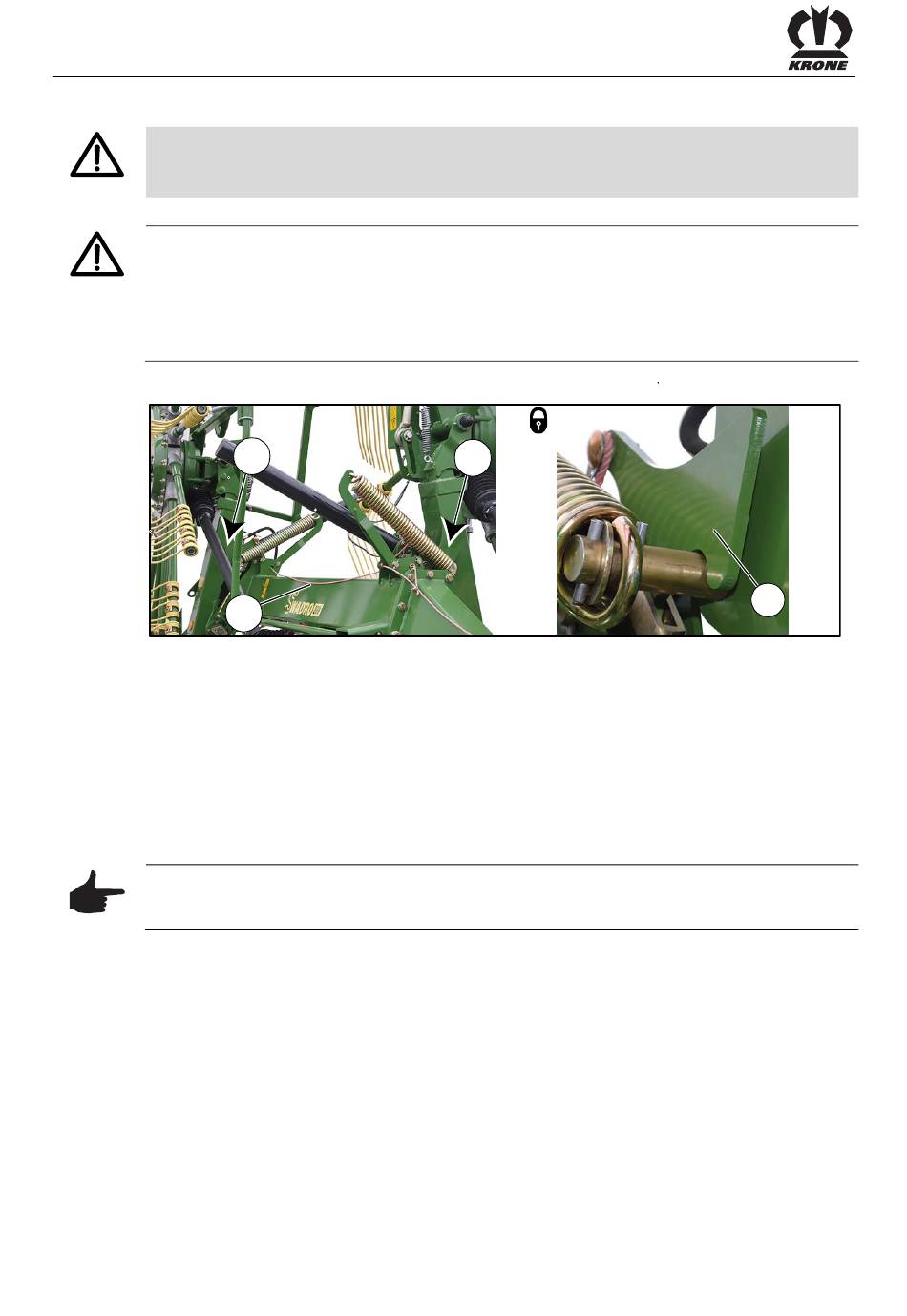

Abb. 52
Pos: 38.52 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Kreiselarme heben Swadro TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 246\mod_1396333016895_6.docx @ 1921159 @ @ 1
• Den Traktor einschalten.
• Um die Verriegelungen (1) anzuheben, das Bedienseil (2) ziehen und auf Zug halten.
• Bis sich die Kreisel in Transportstellung befinden, das einfachwirkende Steuergerät
betätigen.
• Das Bedienseil loslassen.
• Um die Verriegelungen in die Haltebolzen einzurasten, das Steuergerät in Schwimmstellung
schalten.
• Alle hydraulischen Steuergeräte in Neutralstellung bringen.
Pos: 38.53 /BA/Bedienung /Schwader/Kreiselarme senken/heben/Hinweis Achten Sie auf die Transportverriegelung @ 77\mod_1310110710995_6.docx @ 667830 @ @ 1
Hinweis
Achten Sie darauf, dass die Transportverriegelungen richtig einrasten und das Bedienseil nicht
spannt. Durch Sichtkontrolle auf richtiges Einrasten der Verriegelungen (1) achten.
Pos: 39 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
90
1
2
1
1
SW9070060
