Einstellbare Drosseln

Pos: 40.12.2 /BA/Sicherheit/7. Gefahrenhinweise alt/Einstellarbeiten / EinstellungenWarnung- Einstellarbeiten Maschinen @ 297\mod_1412757509120_6.docx @ 2333191 @ @ 1
WARNUNG!
Bei Einstell- / Wartungs- / Reinigungsarbeiten oder technischen Eingriffen an der
Maschine können Antriebselemente in Bewegung geraten. Dadurch können Personen
schwer verletzt oder getötet werden.
• Den Motor des Traktors abstellen, den Zündschlüssel abziehen und mitführen.
• Den Traktor gegen unvorhergesehene Inbetriebnahme und Wegrollen sichern.
• Abwarten, bis alle Maschinenteile zum Stillstand gekommen und vollständig abgekühlt sind.
Pos: 40.12.3 /BA/Einstellungen/Drossel/Drosseln einstellen allgemeiner Text SW 807_810_907 @ 16\mod_1234866857148_6.docx @ 197072 @ @ 1
Mit den einstellbaren Drosseln lassen sich die Senkgeschwindigkeiten
Maschine einstellen.
Die Drosseln sind werksseitig so eingestellt, dass das Absenken der Kreisel in
Vorgewendestellung bzw. aus der Vorgewendestellung in Arbeitsstellung zeitverzögert (vorne,
hinten) erfolgt.
Durch unterschiedliche Traktortypen und Öldrücke kann über die Drosseln eine Nachjustierung
erforderlich werden.
Pos: 40.12.4 /BA/Einstellungen/Drossel/Hinweis Einstellung an den Drosseln (Auswirkung) @ 7\mod_1215525223776_6.docx @ 103409 @ @ 1
Hinweis
Einstellung an den Drosseln
Schon kleinste Verstellungen an den Stiftschrauben bzw. Stellschrauben der Drosseln
bewirken eine große Veränderung der Aushub- und Absenkgeschwindigkeit.
Pos: 40.12.5 /BA/Einstellungen/Drossel/Hinweis Sechskantmutter/Imbusschraube kontern @ 7\mod_1215525389308_6.docx @ 103430 @ @ 1
Hinweis
Einstellung an den Drosseln
Nach erfolgter Einstellung an den Drosseln die Sechskantmutter bzw. die Inbusschraube
wieder kontern und die Funktion überprüfen.

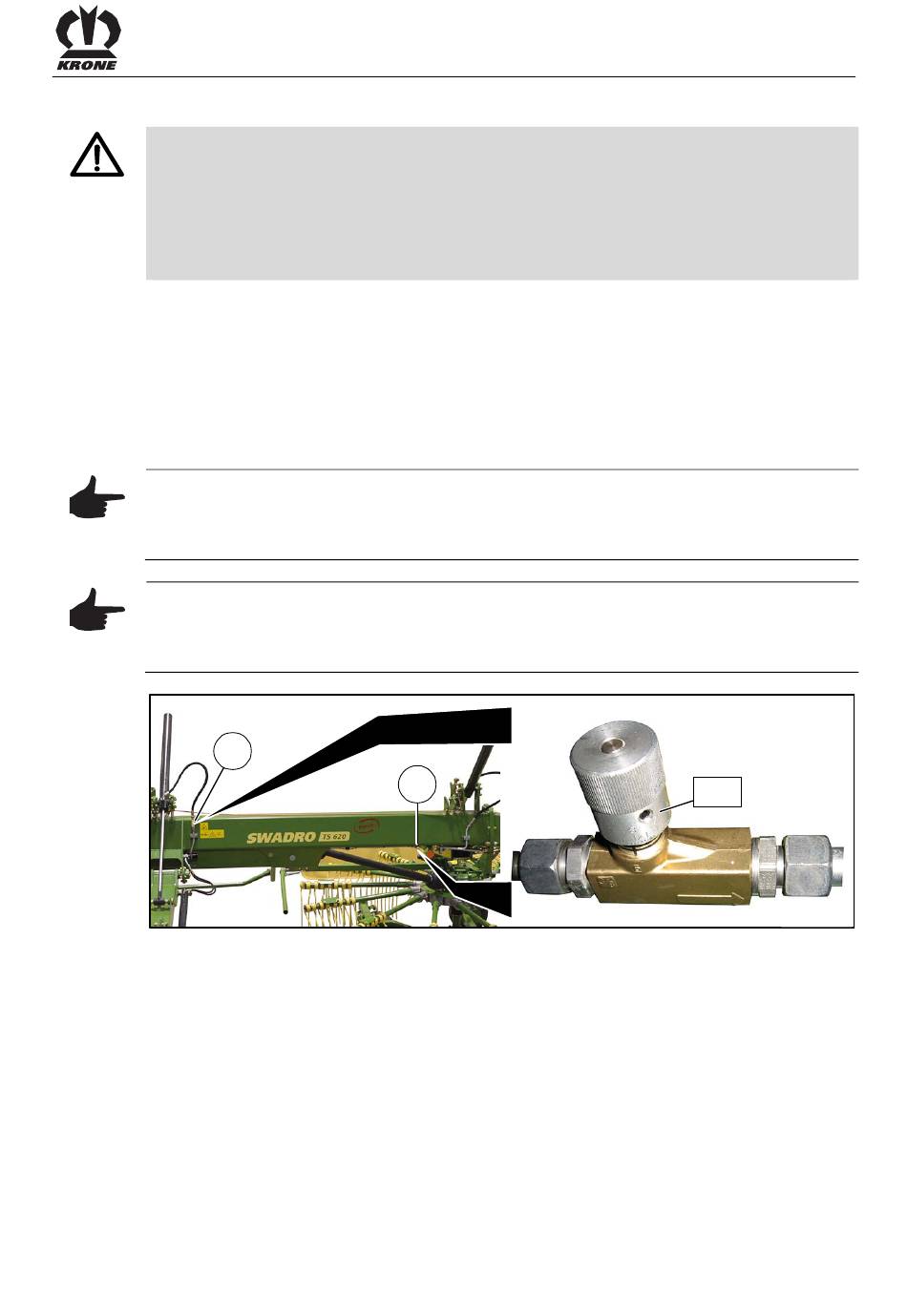

Pos: 40.12.6 /BA/Einstellungen/Drossel/Drossel Bild (3) Swadro TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 244\mod_1395766012759_6.docx @ 1909184 @ @ 1
2
Abb. 57
Pos: 40.12.7 /BA/Einstellungen/Drossel/Drossel (2) vorderer Kreisel @ 7\mod_1215523502964_6.docx @ 103349 @ @ 1
Drossel (2)
Senkgeschwindigkeit des vorderen Kreisels.
• Innensechskantschraube (c) lösen
• Stiftschraube (d) ein- oder ausdrehen (das Herausdrehen bewirkt eine Erhöhung des
Ölstromes und somit ein schnelleres Absenken des vorderen Kreisels).
Pos: 40.12.8 /BA/Einstellungen/Drossel/Drossel (3) hinterer Kreisel @ 7\mod_1215523600901_6.docx @ 103369 @ @ 1
Drossel (3)
Senkgeschwindigkeit des hinteren Kreisels.
• Innensechskantschraube (c) lösen
• Stiftschraube (d) ein- oder ausdrehen (das Herausdrehen bewirkt eine Erhöhung des
Ölstromes und somit ein schnelleres Absenken des hinteren Kreisels).
Pos: 40.13 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
3
Einstellungen
der Kreisel an der
c/d
SW9070068_1
