10.3.1 Bei Ausführung Zinkenarm klappbar
Pos: 38.11.6 /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenarme in die Arbeitsstellung schwenken SW 807-1 bis 810-1, 850 @ 152\mod_1362727593960_6.docx @ 1357179 @ @ 1

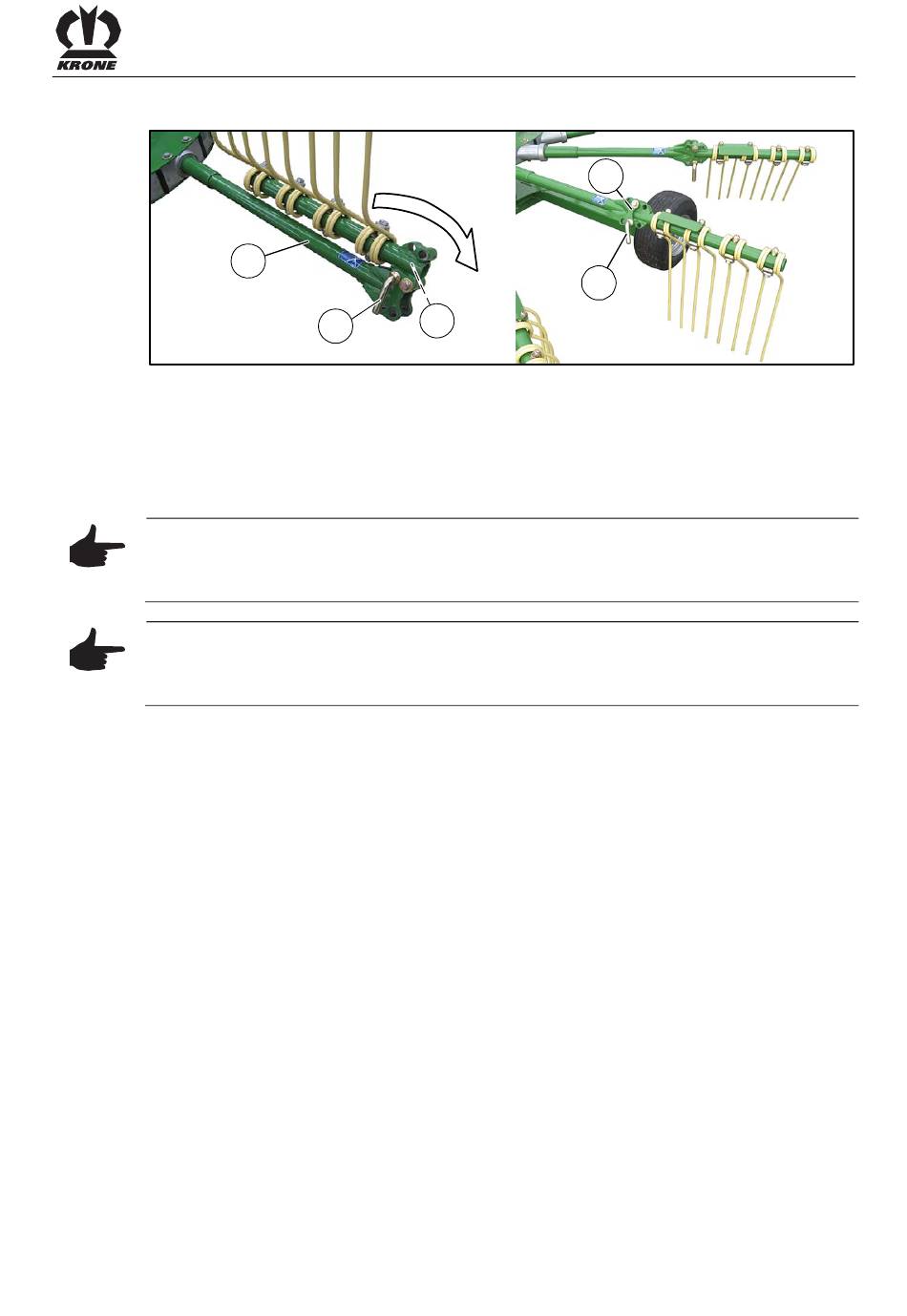

Abb. 40
• Klappsplint (1) ziehen.
• Bolzen (2) herausziehen.
• Zinkenarme (3) in Arbeitsstellung schwenken: evtl. muss der Kreisel so gedreht werden,
dass die Zinkenarme beim Schwenken nicht mit dem Schutz kollidieren.
• Bolzen(2) einstecken und mit Klappsplint (1) sichern.
Hinweis
Bolzen (2) immer von oben einstecken, wenn sich der Zinkenarm im vorderen Bereich des
Kreisels befindet (Zinken berühren den Boden). Darauf achten, dass der Klappsplint (1) immer
richtig einrastet (Der Ring des Klappsplintes muss sich in der Nut des Schaftes befinden).
Hinweis
Die maschinenseitig rechten klappbaren Zinkenarme von der Reihenfolge her von hinten nach
vorne und die maschinenseitig linken klappbaren Zinkenarme von der Reihenfolge her von
vorne nach hinten in die Arbeitsstellung schwenken.
Pos: 38.12 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
3
2
1
2
1
Bedienung
SW9070081
77
