Bei Ausführung „Nachlaufende Tasträder - Krone Swadro TS 620 Betriebsanleitung

Einstellungen
Pos: 40.6.5.1 /Überschriften/Überschriften 3/A-E/BBei Ausführung "Nachlaufende Tasträder" @ 427\mod_1455009765507_6.docx @ 2957224 @ 3 @ 1
11.1.2 Bei Ausführung „Nachlaufende Tasträder"

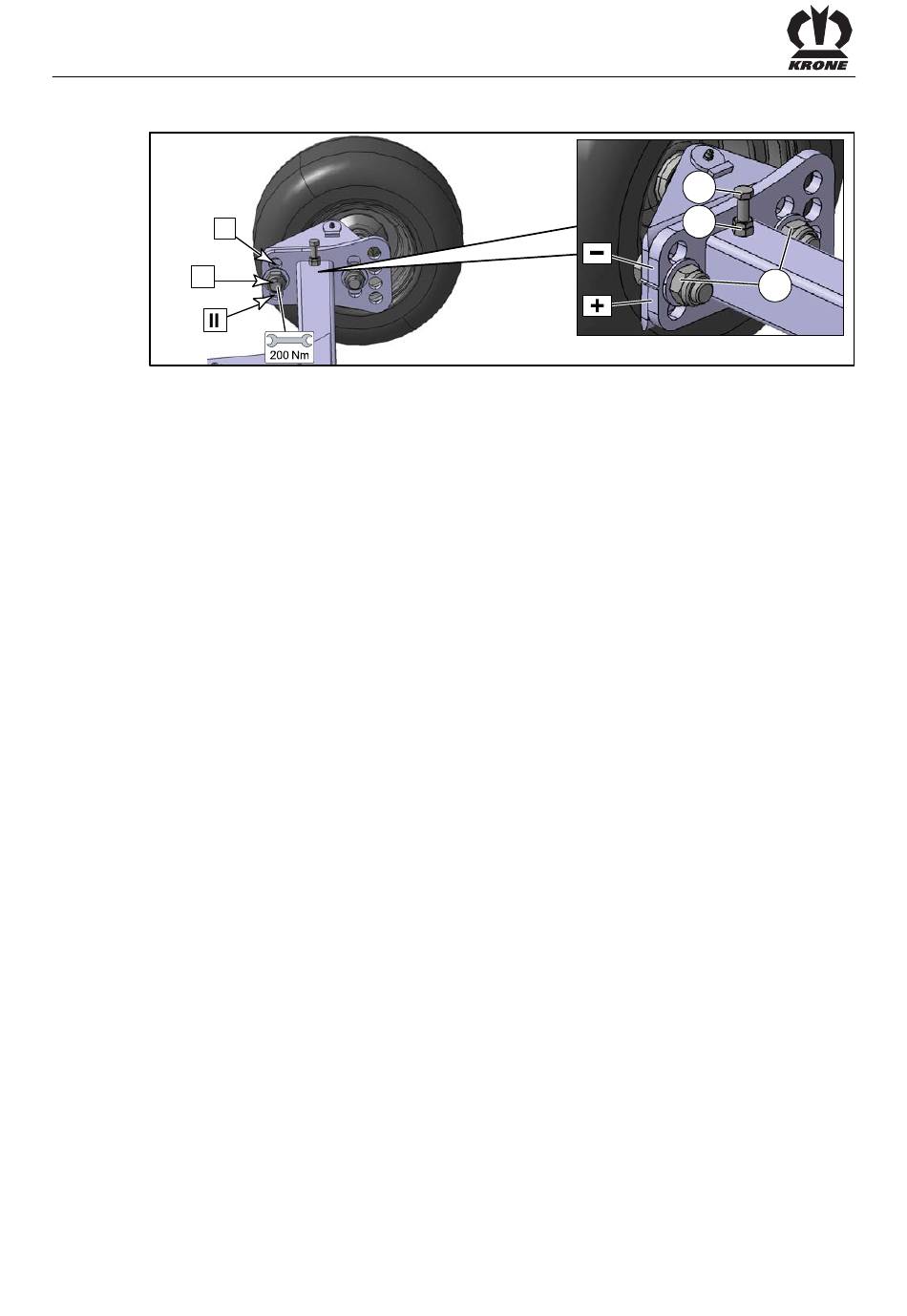

Pos: 40.6.5.2 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Bild nachlaufendes Rad Swadro TC 680_TC 760_TS 620_TS 680 @ 247\mod_1396423997182_6.docx @ 1925368 @ @ 1
I
III
Abb. 54
Pos: 40.6.5.3 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 40.6.5.4 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Längsneigung_nachlaufendes Rad_Mittel- und Seitenschwader @ 247\mod_1396366697765_6.docx @ 1924241 @ @ 1
Längsneigung:
Eine Veränderung der Längsneigung (Kreisel kippt nach vorn) wird erreicht, wenn die hinteren
Tasträder (rechts und links) des Fahrwerks in den Positionen I, II, III umgesteckt werden.
Pos: 40.6.5.5 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 40.6.5.6 /BA/Einstellungen/Schwader/KreiselfahrwerkKreiselneigung einstellen Text Position_äußeres Tandemfahrwerk @ 466\mod_1467970075772_6.docx @ 3140770 @ @ 1
Pos. I = Kreiselneigung verringern
Pos. II = Kreiselneigung vergrößern
Pos: 40.6.5.7 /BA/Einstellungen/Schwader/KreiselfahrwerkKreiselfahrwerk Vorgehensweise Swadro diverse TC und TS @ 427\mod_1455032842030_6.docx @ 2959278 @ @ 1
Nicht unter die angehobenen Kreisel treten.
• Die Auslegearme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
• Um die Kreiselneigung einzustellen, die hinteren Tasträder demontieren und im Lochbild
versetzen. Für eine bessere Orientierung, die Grundeinstellung der Kreiselneigung
beachten, siehe Kapitel Erstinbetriebnahme, „Kreiselneigung – Grundeinstellung".
Pos: 40.6.5.8 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Querneigung_TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 247\mod_1396366300182_6.docx @ 1923882 @ @ 1
Querneigung:
Eine Veränderung der Querneigung (zur Fahrtrichtung) wird erreicht, wenn eines der hinteren
Tasträder höher oder tiefer gegenüber dem anderen Tastrad eingestellt wird.
Pos: 40.6.5.9 /Layout Module /----------------Leerzeile-------------------- @ 240\mod_1395147357027_0.docx @ 1890982 @ @ 1
Pos: 40.6.5.10 /BA/Einstellungen/Schwader/KreiselfahrwerkKreiselfahrwerk Vorgehensweise Swadro diverse TC und TS @ 427\mod_1455032842030_6.docx @ 2959278 @ @ 1
Nicht unter die angehobenen Kreisel treten.
• Die Auslegearme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
• Um die Kreiselneigung einzustellen, die hinteren Tasträder demontieren und im Lochbild
versetzen. Für eine bessere Orientierung, die Grundeinstellung der Kreiselneigung
beachten, siehe Kapitel Erstinbetriebnahme, „Kreiselneigung – Grundeinstellung".
Pos: 40.6.5.11 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
94
2
1
3
SW700091_1
