Gelenkwelle montieren

Pos: 34.19 /BA/Erstinbetriebnahme/Gelenkwelle/Traktorwechsel Gelenkwellenlänge beachten @ 6\mod_1214996938591_6.docx @ 97734 @ @ 1
ACHTUNG! - Traktorwechsel
Auswirkung: Materialschäden an der Maschine
Bei der erstmaligen Verwendung der Maschine und bei jedem Traktorwechsel Gelenkwelle auf
die korrekte Länge überprüfen. Sollte die Gelenkwelle in der Länge nicht an den Traktor
passen, unbedingt Kapitel „Längenanpassung der Gelenkwelle" beachten.
Pos: 34.20 /BA/Inbetriebnahme/Schwader/Hinweis - Antriebswelle in eine niedrigere Position versetzen @ 510\mod_1501745781280_6.docx @ 3498130 @ @ 1
Hinweis
Für Traktoren mit niedrigem Zapfwellenstummel kann die Antriebswelle der Maschine in eine
niedrigere Position (II) versetzt werden.
Hierzu:
• Die Schrauben (2) am Lager (1) demontieren.
• Das Lager (1) von Position (I) in die niedrigere Position (II) versetzen.
• Das Lager (1) mit den Schrauben (2) montieren.
Pos: 34.21 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle - niedrigere Lagerposition für die Antriebswelle_Bild_TS @ 510\mod_1501598354332_6.docx @ 3495980 @ @ 1

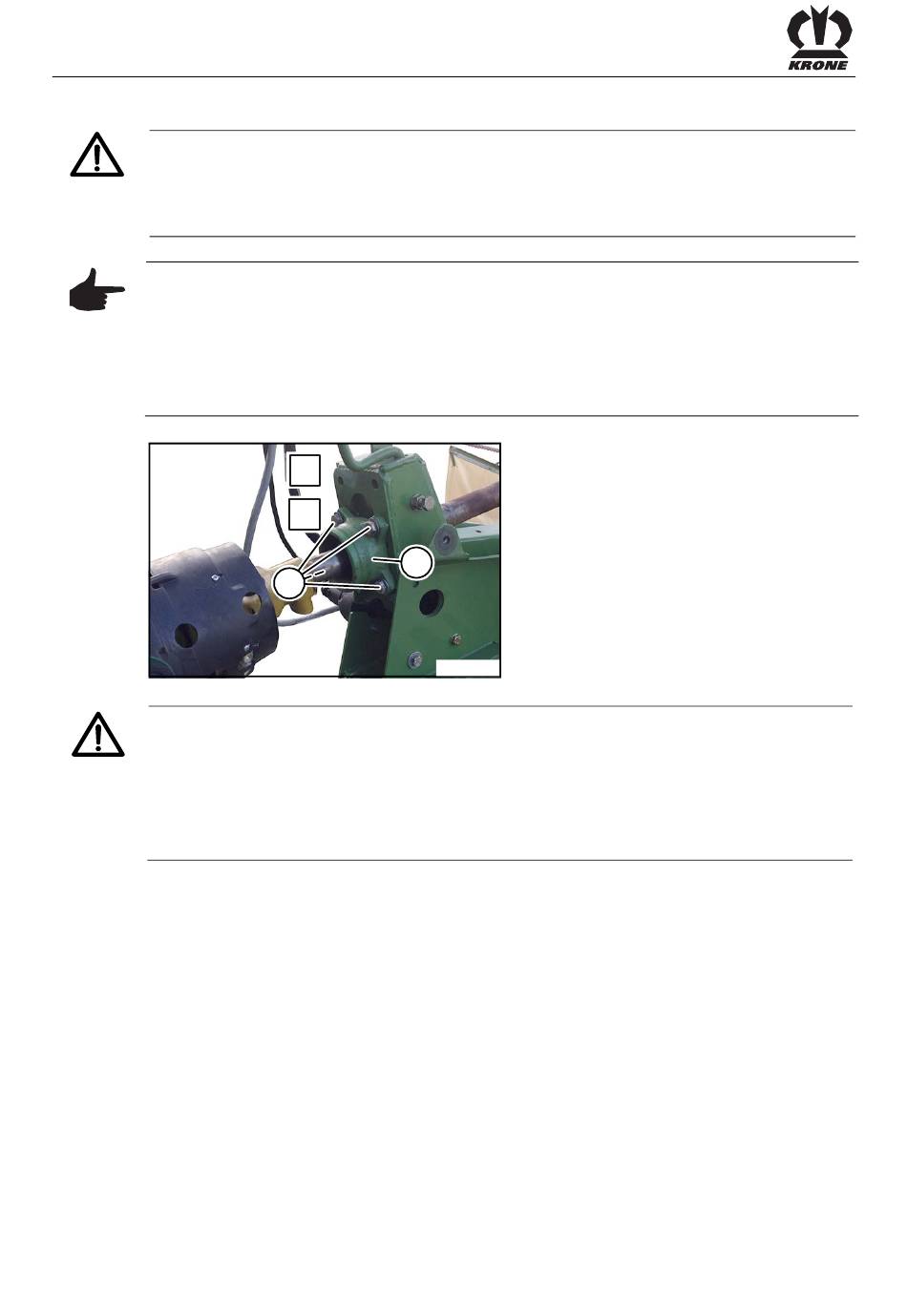

Abb. 26
Pos: 34.22 /BA/Inbetriebnahme/Schwader/Achtung - Maschinenschäden durch Kollision der Gelenkwelle mit dem Anbaubock @ 510\mod_1501598235110_6.docx @ 3495949 @ @ 1
ACHTUNG!
Maschinenschäden durch Kollision der Gelenkwelle mit dem Anbaubock
Wenn sich das Lager (1) in der niedrigeren Position (II) befindet und die Unterlenker des
Traktors höher als 66 cm angehoben sind, kann es zur Kollision zwischen Gelenkwelle und
dem Anbaubock kommen.
• Die Länge der Gelenkwelle überprüfen, siehe Kapitel „Längenanpassung".
• Die Unterlenker nicht höher als 66 cm anheben.
