Pos: 34.24 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader Bild TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 469\mod_1470320522657_6.docx @ 3165911 @ @ 1
3
4

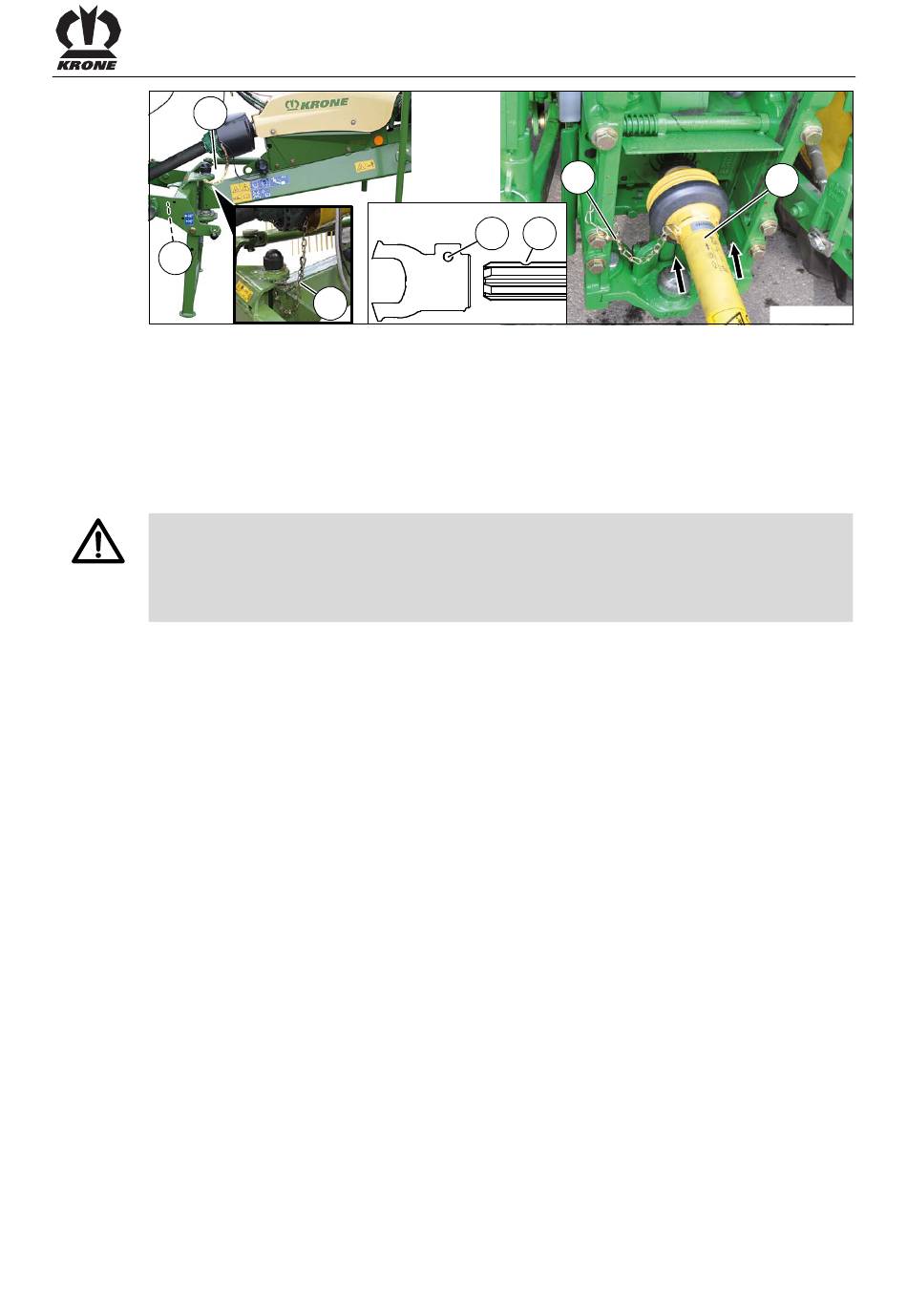

Abb. 27
Pos: 34.25 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Der Weitwinkel der Gelenkwelle wird maschinenseitig montiert. @ 213\mod_1390229297886_6.docx @ 1750773 @ @ 1
Der Weitwinkel der Gelenkwelle wird maschinenseitig montiert.
Pos: 34.26 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader Text 1 - TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 213\mod_1390229021229_6.docx @ 1750686 @ @ 1
a
•
Den Motor abstellen und den Zündschlüssel abziehen.
•
Den Schiebestift (1) der Kreuzgelenkgabel und die Nut (2) der Antriebswelle so zueinander
positionieren, dass der Schiebestift in der Nut einrasten kann.
•
Den Schiebestift eindrücken und die Gelenkwelle (3) auf die Antriebswelle der Maschine
schieben, bis der Schiebestift in der Nut einrastet.
Pos: 34.27 /BA/Sicherheit/Gelenkwelle/Warnung - Gefahr durch nicht gesicherte Gelenkwelle @ 213\mod_1390229465098_6.docx @ 1750801 @ @ 1
WARNUNG! – Gefahr durch nicht gesicherte Gelenkwelle!
Verletzung von Personen oder Schäden an Maschine und Traktor durch fortschleudernde
Teile der Gelenkwelle.
•
Darauf achten, dass der Schiebestift (1) der Kreuzgelenkgabel in der Nut (2) der
Antriebswelle (maschinenseitig) einrastet.
Pos: 34.28 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader Text 2 - TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 213\mod_1390229198866_6.docx @ 1750745 @ @ 1
a
•
Den Gelenkwellenhalter (4) nach unten schwenken.
•
Die Gelenkwelle auf die Zapfwelle des Traktors schieben und einrasten lassen.
•
Die Gelenkwellenschutze mit Haltekette (5) gegen Mitdrehen sichern.
Pos: 34.29 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
1
5
5
2
Inbetriebnahme
3
TS620-001_2
63
