Fahrtrichtung regulieren

Pos: 32.15 /BA/Einstellungen/Schwader/Fahrtrichtung regulieren nur von Fachpersonal_Lenkgestänge voreingestellt @ 164\mod_1366197256672_6.docx @ 1427507 @ @ 1
Das Lenkgestänge ist werkseitig voreingestellt.
Kontrollieren Sie die Geradeausfahrt bei angehängter Maschine. Die Maschine muss auf
ebener Straße mittig hinter dem Traktor laufen.
Läuft die Maschine schräg versetzt zum Traktor, muss das Lenkgestänge nachgestellt werden.
Arbeiten an der Lenkung dürfen nur von Fachpersonal (Händler) durchgeführt werden.
Pos: 32.16 /BA/Einstellungen/Schwader/Fahrtrichtung regulieren Swadro TS 620 (Twin)_TS 680 (Twin)_TS 740 (Twin) @ 234\mod_1394009341804_6.docx @ 1860732 @ @ 1

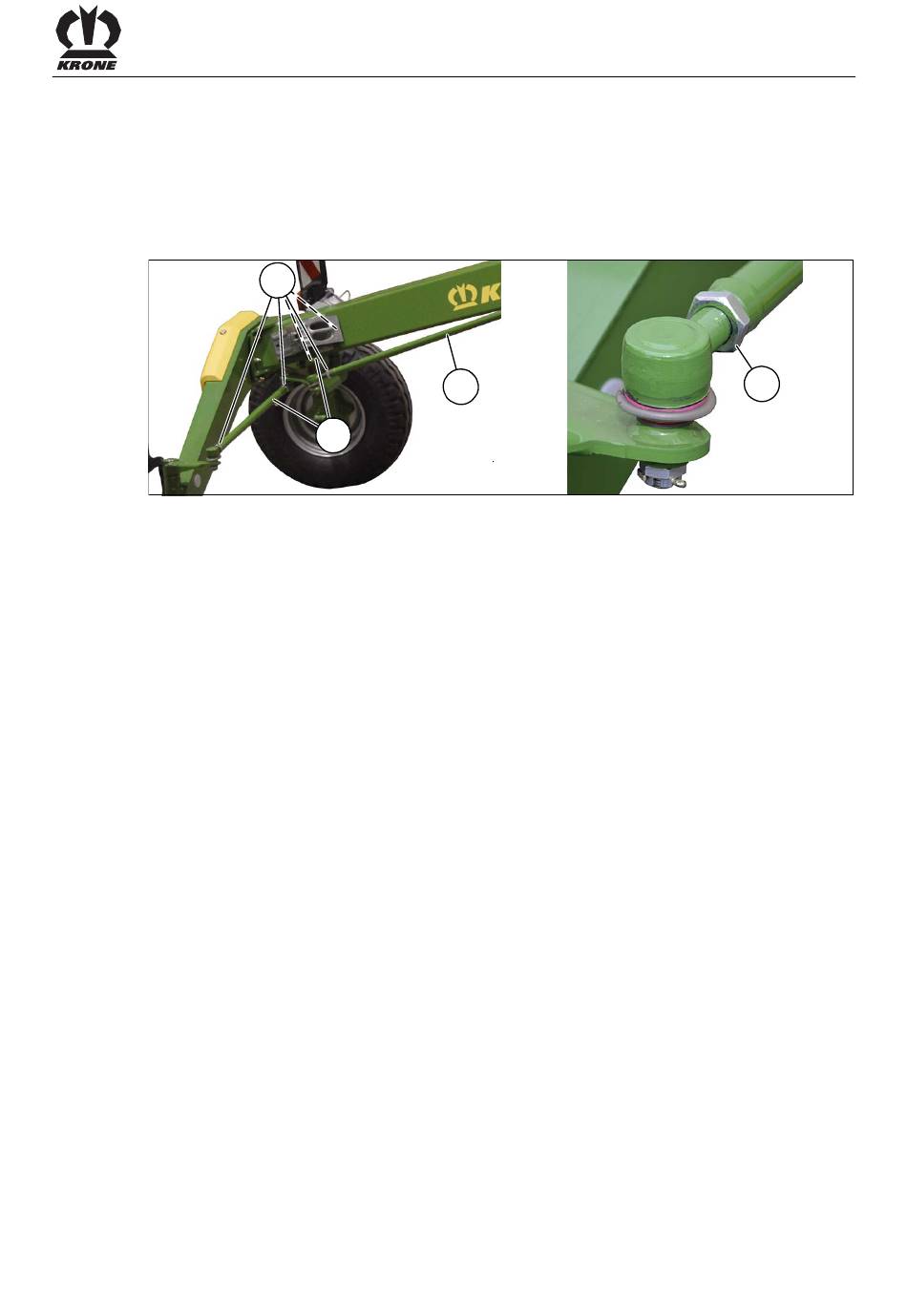

Abb. 19
Um die Maschine auf ebener Straße mittig hinter dem Traktor laufen zu lassen, kann dieses
durch Verstellen des Längslenkers (1) oder der beiden Querlenker (2) reguliert werden.
Um den Längslenker (1) zu verstellen:
• Die Kontermutter (3) lösen.
Längslenker kürzen = Maschine läuft weiter rechts
Längslenker verlängern = Maschine läuft weiter links
• Die Kontermutter (3) festziehen.
Um den Querlenker (2) zu verstellen:
• Die Kontermutter (3) lösen.
• Den Querlenker einstellen.
• Die Kontermutter (3) festziehen.
