4.4 Umstellen von Arbeits- in
Transportstellung
• Vor dem Hochziehen der Kreisel über
die Arbeitsstellung hinaus, die Zapf-
welle abschalten und den Stillstand
der Kreisel abwarten.
• Sicherstellen, dass sich niemand im
Schwenkbereich der Kreisel aufhält.

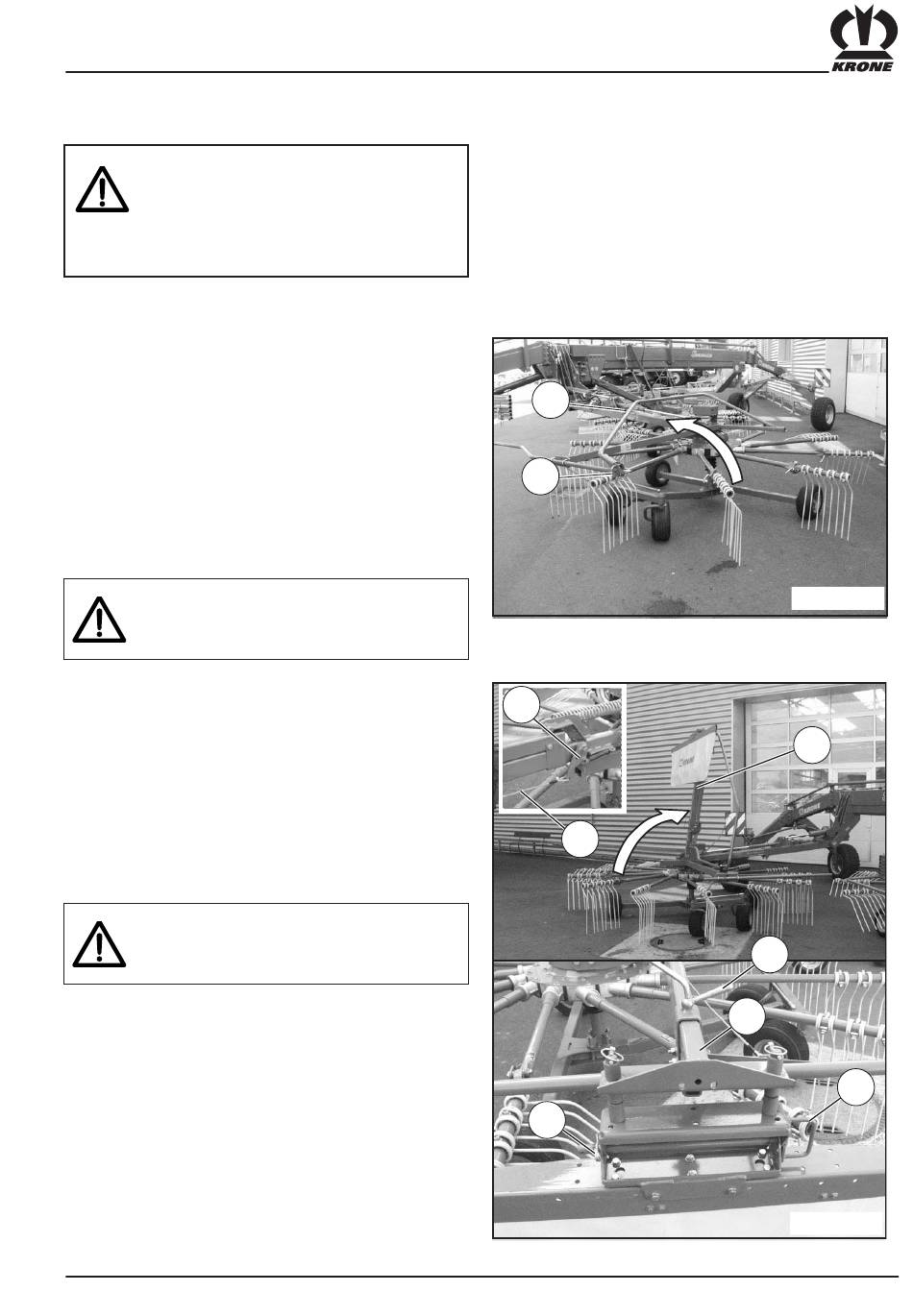

4.4.1 Äußere Schutze in Transportstellung
bringen
Schutz vorne links
Den Bolzen (1) zur Sicherung des äusseren
Schutzbügels (2) entfernen und den Schutzbügel von
Arbeitsstellung in Transportstellung umklappen.
Den Bolzen wieder am Scharnierpunkt des äusseren
Schutzbügels einstecken.
Schutzbügel nicht im Bereich der
Drehpunkte zum Schwenken anfassen
- Quetschgefahr.
Schutz hinten rechts
• Stellschraube (5) lösen.
• Schwadtuch (6) einschieben
• Stellschraube (5) anziehen und sichern
• Federstecker (4) von Arretierbolzen (3) ziehen.
• Arretierbolzen (3) nach rechts ziehen (Schwadtuch
frei pendelnd)
• Verriegelung (2) durch Ziehen an Seil (7) lösen und
Schutzbügel (1) hochschwenken.
Schutzbügel nicht im Bereich der
Drehpunkte zum Schwenken anfassen
- Quetschgefahr.
Handhabung des Schwaders im Einsatz
2
1
2
4
7
6
SW101019
1
5
3
SW101020
IV - 5
