Kreiselarme In Die Transportstellung Anheben; Sicherung Der Zinkenspitzen (Transportstellung Und Abgestelltem Schwader) - Krone Swadro 1010 Originalbetriebsanleitung

Bedienung
8.13

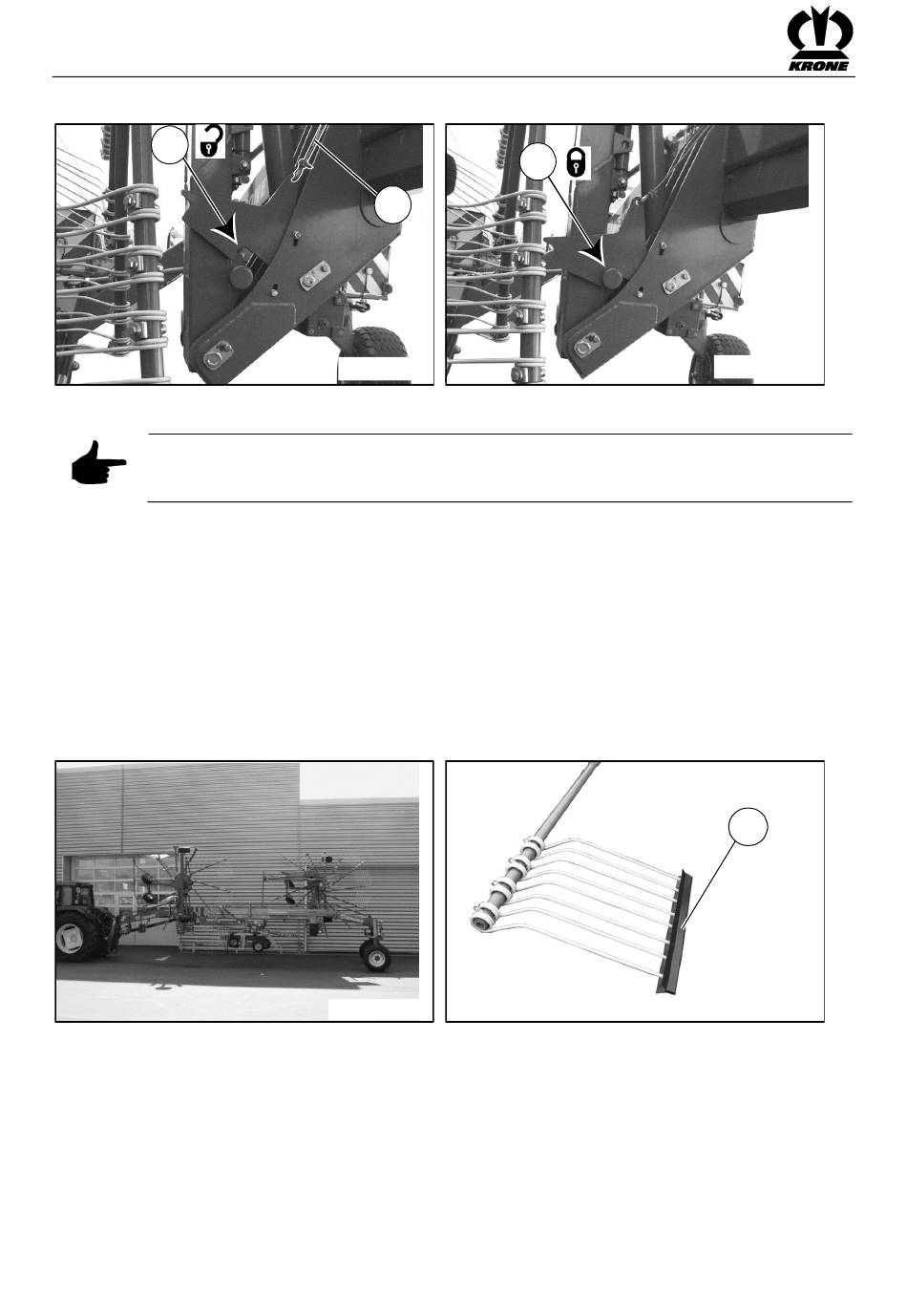

Kreiselarme in die Transportstellung anheben

1
Abb. 38:
Hinweis
Achten Sie darauf, dass die Transportverriegelungen richtig einrasten und das Betätigungsseil
nicht spannt.
•
Über das Zugseil (2) die Verriegelung (1) anheben und den Betätigungshebel der
Schlepperhydraulik auf "Heben" stellen.
•
Zugseil solange anziehen, bis der Anlagebolzen am Schwaderarm an der Raststellung für
die Arbeitsposition vorbeigeführt ist. Schwaderarme soweit anheben, bis die Verriegelung
(1) in der Transportstellung einrastet.
•
Einfachwirkendes Steuergerät am Traktor betätigen
hinten rechts ganz einfahren.
•
Absperrhahn schließen.
8.14

Sicherung der Zinkenspitzen (Transportstellung und abgestelltem Schwader)

Abb. 39:
Es müssen die Zinken mit einem Zinkenschutz versehen werden, die sich in Transportstellung
oder beim Abstellen der Maschine unter 2 m befinden.
vorderen und mittleren Schutzbügel der Kreisel.
•
Zinkenschutze (1) auf die Zinken stecken.
68
2
SW101012
SW101004
1
(senken) und Kreisel vorne links und
Die Zinkenschutze befinden sich an den
SW101021
1
SW700007
