Bedien- und Anzeigeelemente

Pos: 30.2 /BA/Maschinenbeschreibung/SchwaderFunktionsübersicht Standard - 1x einfachwirkendes, 1x doppeltwirkendes Steuergerät @ 306\mod_1416318194256_6.docx @ 2381819 @ @ 1

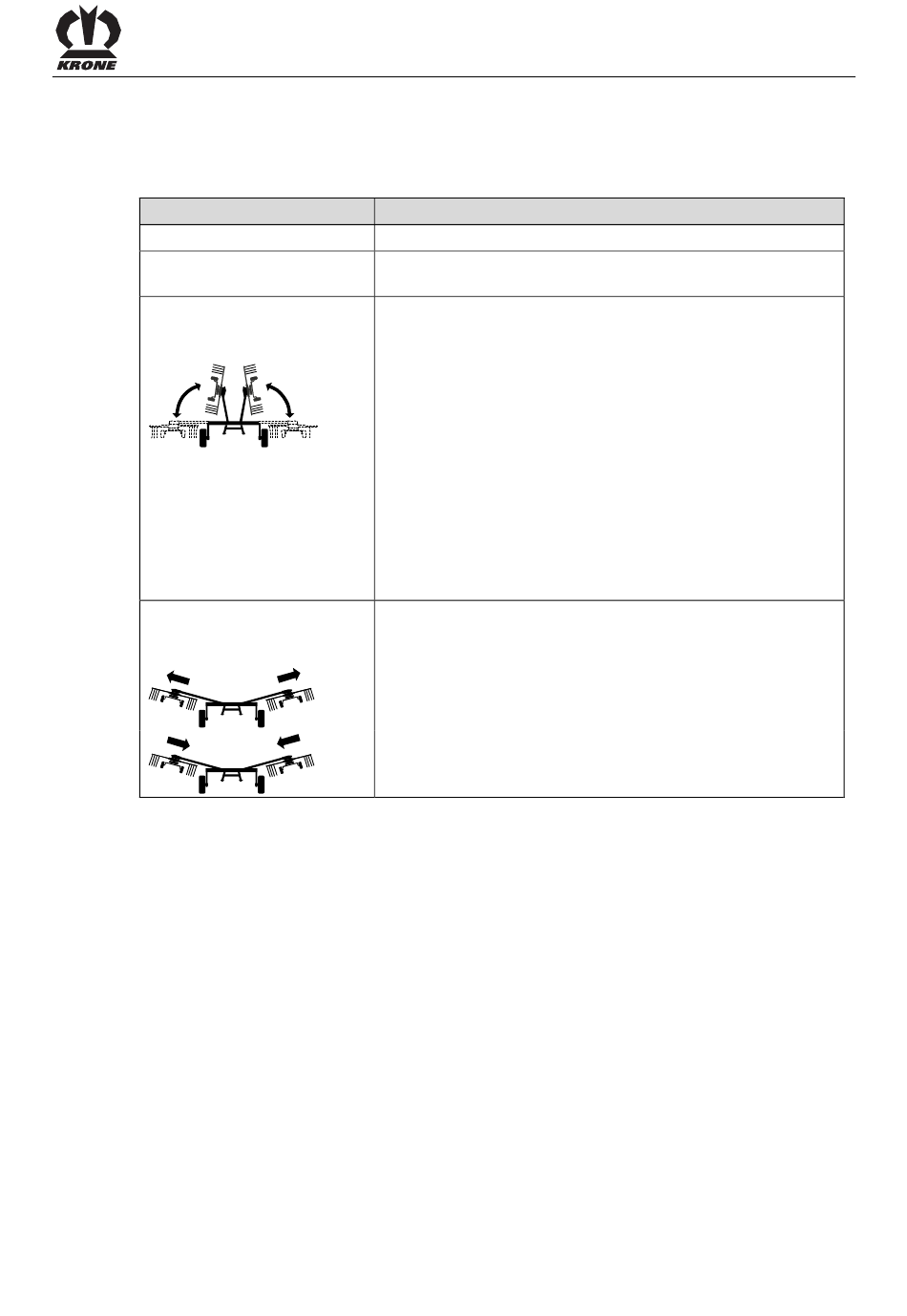

Die folgende Tabelle zeigt die Funktionen an der Maschine (abhängig von der
Ausführung der Maschine)
Funktion
Kurbel am linken Kreisel
Kurbel am rechten Kreisel
Einfachwirkendes
Steuergerät (rot 1+)
Doppeltwirkendes
Steuergerät
(blau 2+/ blau 2-)
Pos: 30.3 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
Beschreibung
• Arbeitshöhe des linken Kreisels erhöhen bzw. verringern.
• Arbeitshöhe des rechten Kreisels erhöhen bzw.
verringern.
Von Transport- in Arbeitsstellung:
• Bedienseil ziehen und auf Zug halten.
• Schwimmstellung (rot 1+): Senkt die Maschine von
Transport- in Arbeitsstellung.
Vorgewendestellung:
• Druck (rot 1+): Hebt die Maschine von Arbeits- in
Vorgewendestellung.
• Schwimmstellung (rot 1+): Senkt die Maschine von
Vorgewende- in Arbeitsstellung.
Von Arbeits- in Transportstellung:
• Zapfwellenantrieb ausschalten.
• Bedienseil ziehen und auf Zug halten.
• Druck (rot 1+): Hebt die Maschine von Arbeits- in
Transportstellung.
Arbeitsbreite erhöhen
• Druck (blau 2+): Arbeitsbreite erhöhen.
Arbeitsbreite verringern
• Druck (blau 2-): Arbeitsbreite verringern.
