Abstand zwischen Zinkenarm und Aushubzylinder prüfen / einstellen
Pos: 32.19 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Achtung - Maß X1 einstellen @ 300\mod_1413297278218_6.docx @ 2347939 @ @ 1
ACHTUNG!
Ist das Maß X1 nicht eingestellt, kann es zu Schäden an der Maschine kommen.
•
Das Maß X1 prüfen und gegebenenfalls einstellen.
Pos: 32.20 /BA/Erstinbetriebnahme/Schwader/Swadro TS 620 (Twin)/ TS 680T (Twin)/ TS 740 (Twin)/Einstellung Zwischenlenker Swadro TS 620/ TS 680/ TS 740/TC 880_Aufkleber @ 307\mod_1416386747285_6.docx @ 2382796 @ @ 1
1
27 016 473 0

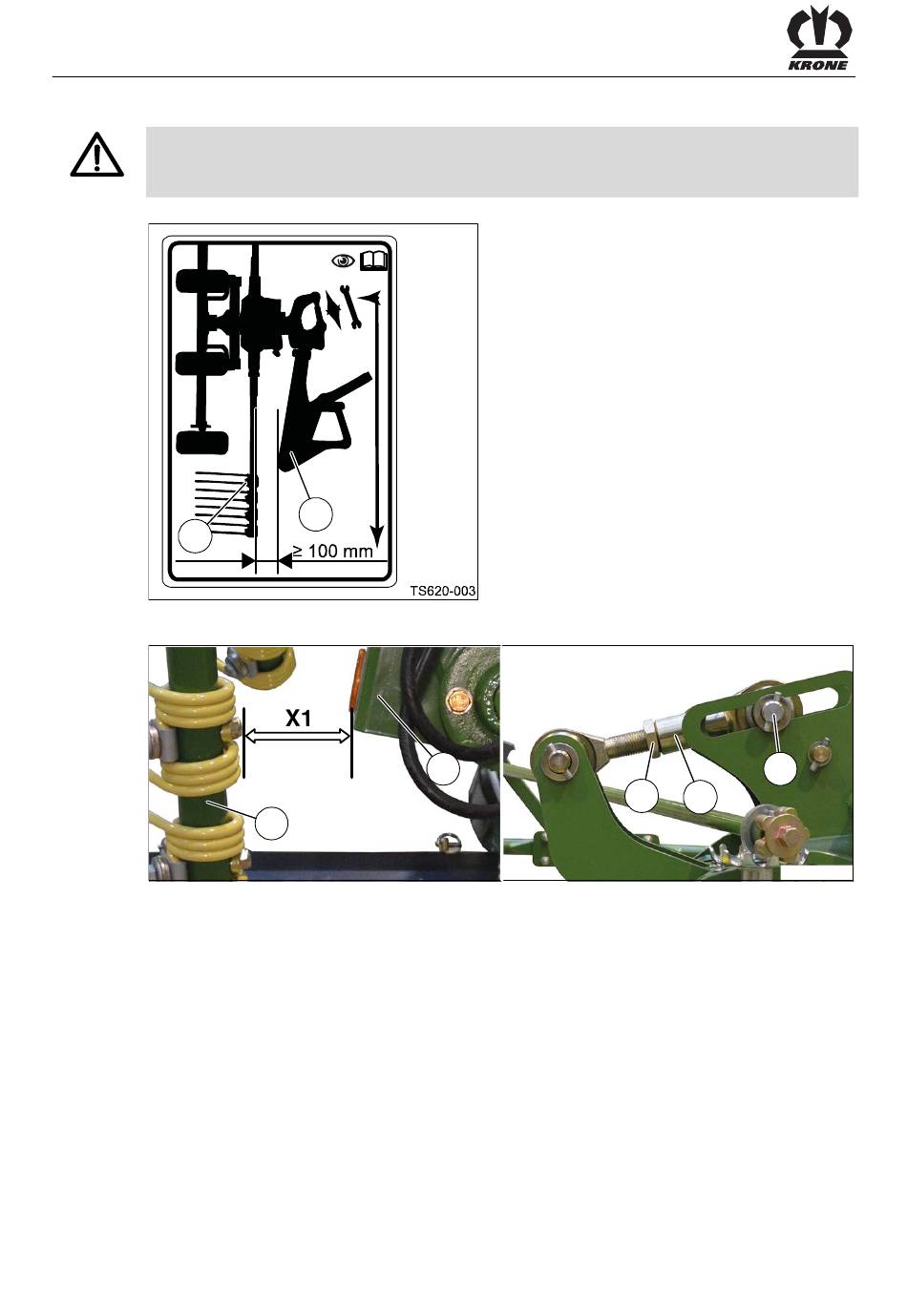

Abb. 20
Pos: 32.21 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 32.22 /BA/Erstinbetriebnahme/Schwader/Swadro TS 620 (Twin)/ TS 680T (Twin)/ TS 740 (Twin)/Einstellung der Zugstrebe Swadro TS 620 (Twin)/ TS 680 (Twin)/ TS 740 (Twin)_Bild @ 301\mod_1413541259929_6.docx @ 2350633 @ @ 1
Abb. 21
Pos: 32.23 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 32.24 /BA/Erstinbetriebnahme/Schwader/Swadro TS 620 (Twin)/ TS 680T (Twin)/ TS 740 (Twin)Einstellung der Zugstrebe Swadro TS 620 / TS 680 / TS 740/TC 880 _Text @ 317\mod_1423125603582_6.docx @ 2453439 @ @ 1
•
Den Abstand X1 zwischen Zinkenarm (1) und Auslegearm (2) messen.
Beträgt das Maß X1 ≥ 100 mm, ist alles in Ordnung.
Beträgt das Maß nicht X1 ≥ 100 mm, muss der Abstand über den Zwischenlenker (3) eingestellt
werden.
•
Den Bolzen (4) demontieren.
•
Die Kontermutter (5) lösen.
Den Zwischenlenker (3) so verdrehen, bis das Maß X1 ≥ 100 mm eingestellt ist.
•
•
Die Kontermutter (5) festziehen.
•
Den Bolzen (4) montieren.
