Erstinbetriebnahme
Pos: 32.10 /Überschriften/Überschriften 2/K-O/MMaschine an den Traktor ankuppeln @ 279\mod_1405350506791_6.docx @ 2150088 @ 2 @ 1
7.2

Maschine an den Traktor ankuppeln

Pos: 32.11 /BA/Erstinbetriebnahme/Wender/Siehe Kapitel „Inbetriebnahme". @ 276\mod_1404740279247_6.docx @ 2071911 @ @ 1
• Siehe Kapitel „Inbetriebnahme".
Pos: 32.12.1 /Überschriften/Überschriften 2/F-J/GGelenkwelle @ 0\mod_1199781879794_6.docx @ 34535 @ 2 @ 1
7.3

Gelenkwelle

Pos: 32.12.2 /Überschriften/Überschriften 3/K-O/LLängenanpassung @ 1\mod_1201687632810_6.docx @ 53582 @ 3 @ 1
7.3.1 Längenanpassung
Pos: 32.12.3 /BA/Erstinbetriebnahme/Gelenkwelle/Traktorwechsel Gelenkwellenlänge beachten @ 6\mod_1214996938591_6.docx @ 97734 @ @ 1
ACHTUNG! - Traktorwechsel
Auswirkung: Materialschäden an der Maschine
Bei der erstmaligen Verwendung der Maschine und bei jedem Traktorwechsel Gelenkwelle auf
die korrekte Länge überprüfen. Sollte die Gelenkwelle in der Länge nicht an den Traktor
passen, unbedingt Kapitel „Längenanpassung der Gelenkwelle" beachten.
Pos: 32.12.4 /BA/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung Bild Schwader 807-1 bis 810-1 / 905-1+906-1 / 900# @ 146\mod_1360079146484_6.docx @ 1307441 @ @ 1
1

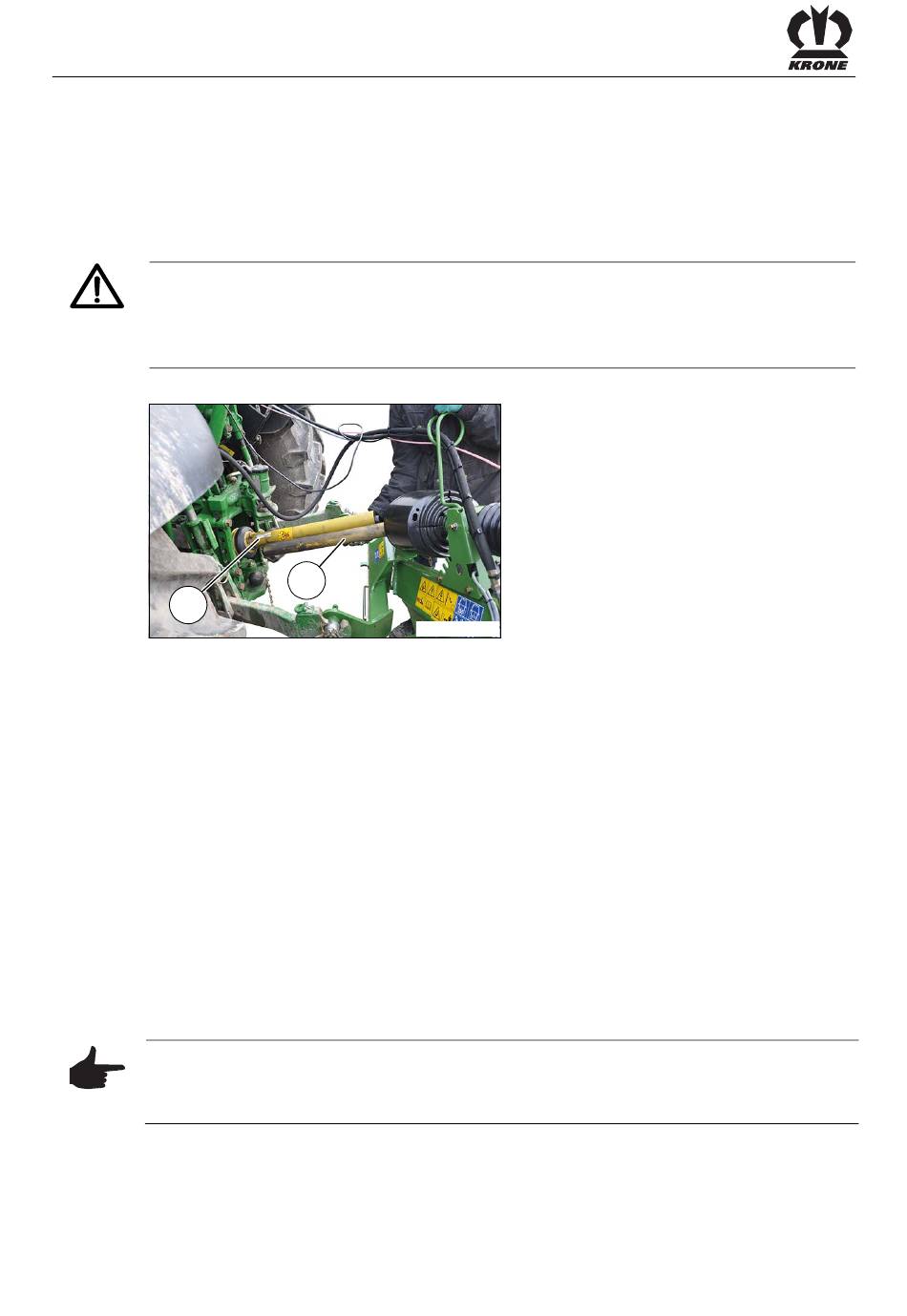

Abb. 18
Pos: 32.12.5 /BA/Erstinbetriebnahme/Gelenkwelle/SchwaderLängenanpassung_mit Weitwinkel Text_Schwader und Wender neu @ 486\mod_1480602888961_6.docx @ 3272010 @ @ 1
Die Gelenkwelle muss in der Länge angepasst werden.
• Die Maschine an den Traktor ohne Gelenkwelle ankuppeln.
• Den Dreipunktbock ganz einschlagen.
• Die Maschine in die für die Gelenkwelle kürzeste Position bringen, ggf. Unterlenker
absenken.
Die kürzeste Position wird erreicht, wenn der Zapfwellenstummel des Traktors auf gleicher
Höhe (horizontal) mit dem Antriebszapfen der Maschine ist.
• Die Maschine auf den Stützfuß abstellen.
• Den Traktor ausschalten, Zündschlüssel abziehen und mitführen und die Maschine gegen
Wegrollen sichern.
• Die Gelenkwelle auseinanderziehen.
• Die Gelenkwellenhälfte mit der Weitwinkelkupplung (1) maschinenseitig aufstecken.
• Die andere Gelenkwellenhälfte (2) traktorseitig aufstecken.
Die Kennzeichnung auf der Gelenkwelle beachten.
Die weitere Vorgehensweise entnehmen Sie bitte der Betriebsanleitung des
Gelenkwellenherstellers.
Pos: 32.12.6 /BA/Erstinbetriebnahme/Gelenkwelle/Hinweis Schwenkbereich/Freiraum beachten @ 6\mod_1214544723898_6.docx @ 94812 @ @ 1
Hinweis
Schwenkbereich und Freiraum für Gelenkwelle überprüfen! Berührungen der Gelenkwelle
durch Traktor und Gerät führen zu Schäden (z.B. Anhängevorrichtung, Anhängebock,
Unterlenker).
Pos: 32.13 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
54
2
SW9070052
