10.12.2 Bei Ausführung Zinkenarm klappbar
Pos: 38.42 /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenarme in Transportstellung schwenken TC 680_760 und TS-Maschinen @ 365\mod_1441010465265_6.docx @ 2685759 @ @ 1
2

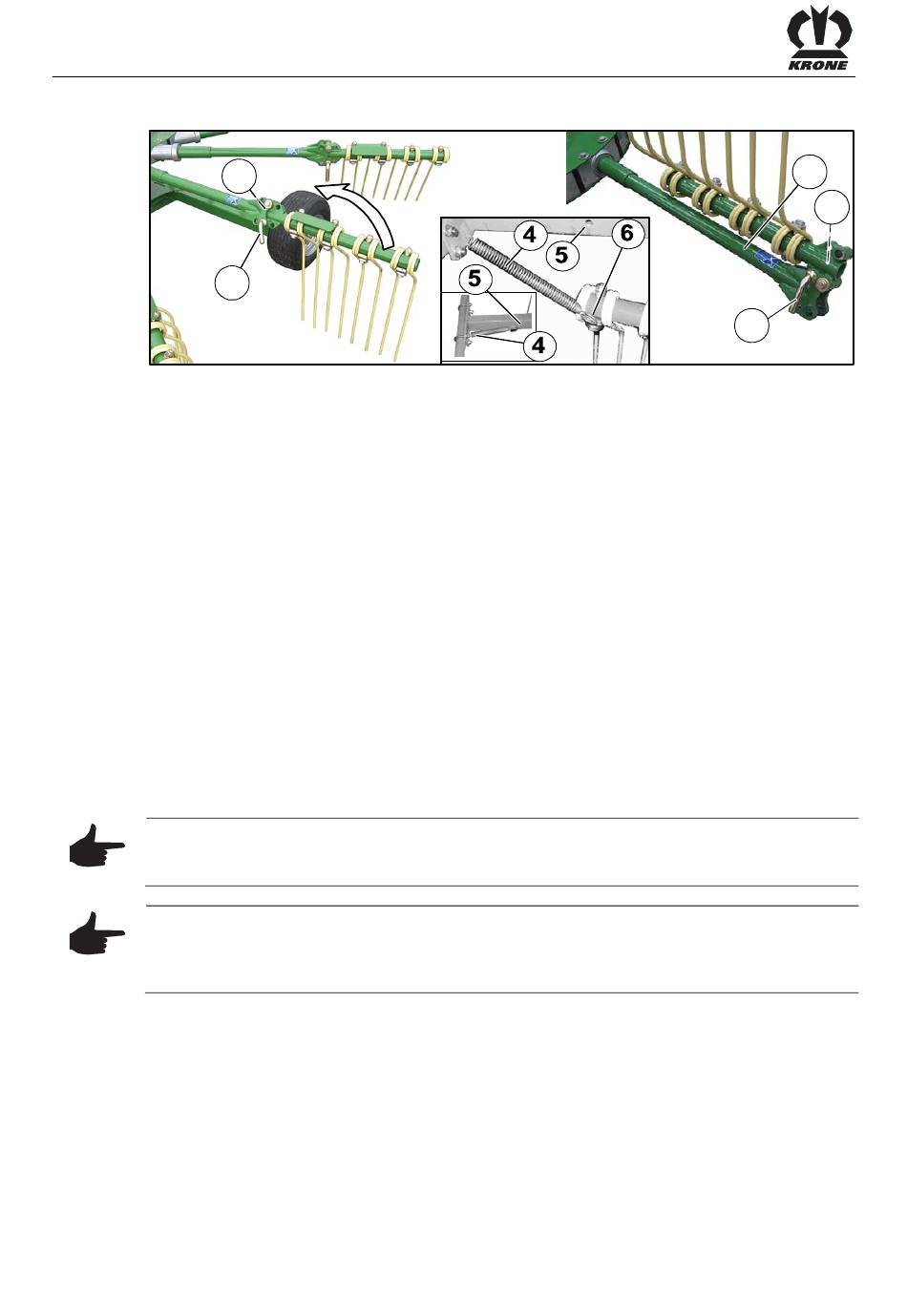

Abb. 50
Zuerst:
• Den linken Kreisel soweit drehen, bis die klappbaren Zinkenarme außen stehen.
• Den Klappstecker (1) ziehen.
• Den Bolzen (2) herausziehen.
• Die Zinkenarme (3) in Transportstellung schwenken; evtl. muss der Kreisel so gedreht
werden, dass die Zinkenarme (3) beim Schwenken nicht mit dem Schutz kollidieren.
• Den Bolzen (2) einstecken und mit dem Klappstecker (1) sichern.
• Um die Kreisel gegen Verdrehen zu sichern, die Zugfeder (4) aus der Haltebohrung (5)
aushaken und am Zinken (6) (ggf. Kreiselarretierung) einhaken.
Anschließend:
• Den rechten Kreisel in Arbeitsrichtung soweit drehen, bis die klappbaren Zinkenarme
ebenfalls außen stehen.
• Den Klappstecker (1) ziehen.
• Die Bolzen (2) herausziehen.
• Die Zinkenarme (3) in Transportstellung schwenken; evtl. muss der Kreisel so gedreht
werden, dass die Zinkenarme (3) beim Schwenken nicht mit dem Schutz kollidieren.
• Den Bolzen (2) einstecken und mit dem Klappstecker (1) sichern.
• Um die Kreisel gegen Verdrehen zu sichern, die Zugfeder (4) aus der Haltebohrung (5)
aushaken und am Zinken (6) (ggf. Kreiselarretierung) einhaken.
Hinweis
Überprüfen Sie, ob die klappbaren Zinkenarme (3) an beiden Kreiseln außen stehen.
Gegebenenfalls die Kreisel in die richtige Position bringen.
Hinweis
Die maschinenseitig rechten klappbaren Zinkenarme von der Reihenfolge her von vorne nach
hinten und die maschinenseitig linken klappbaren Zinkenarme von der Reihenfolge her von
hinten nach vorne in die Transportstellung schwenken.
