9.4

Abstellen

Pos: 36.18.2 /BA/Sicherheit/7. Gefahrenhinweise alt/Schwader/Gefahr - Maschine abstellen gezogene Geräte @ 249\mod_1396605288937_6.docx @ 1932904 @ @ 1
GEFAHR! – Unerwartete Bewegung der Maschine!
Lebensgefahr, schwere Verletzungen
• Es dürfen sich keine Personen im Gefahrenbereich befinden.
• Maschine auf befestigtem Untergrund abstellen.
• Vor dem Abkuppeln Motor abstellen, Zündschlüssel abziehen und mitführen.
• Maschine mit Unterlegkeilen gegen Wegrollen sichern.
• Beim An- und Abbau von Geräten an oder von dem Traktor ist besondere Vorsicht
geboten! Die Unfallverhütungsvorschriften sind unbedingt einzuhalten.
• Beim An- und Abkuppeln des Hydraulikschlauches an und von der Traktorhydraulik muss
das System am Traktor und an der Maschine drucklos sein! Entsprechende Steuerventile in
Schwimmstellung bringen.
Pos: 36.18.3 /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor Bild Swadro TC 880, TS 620, TS 680, TS 740 @ 235\mod_1394434210007_6.docx @ 1870129 @ @ 1

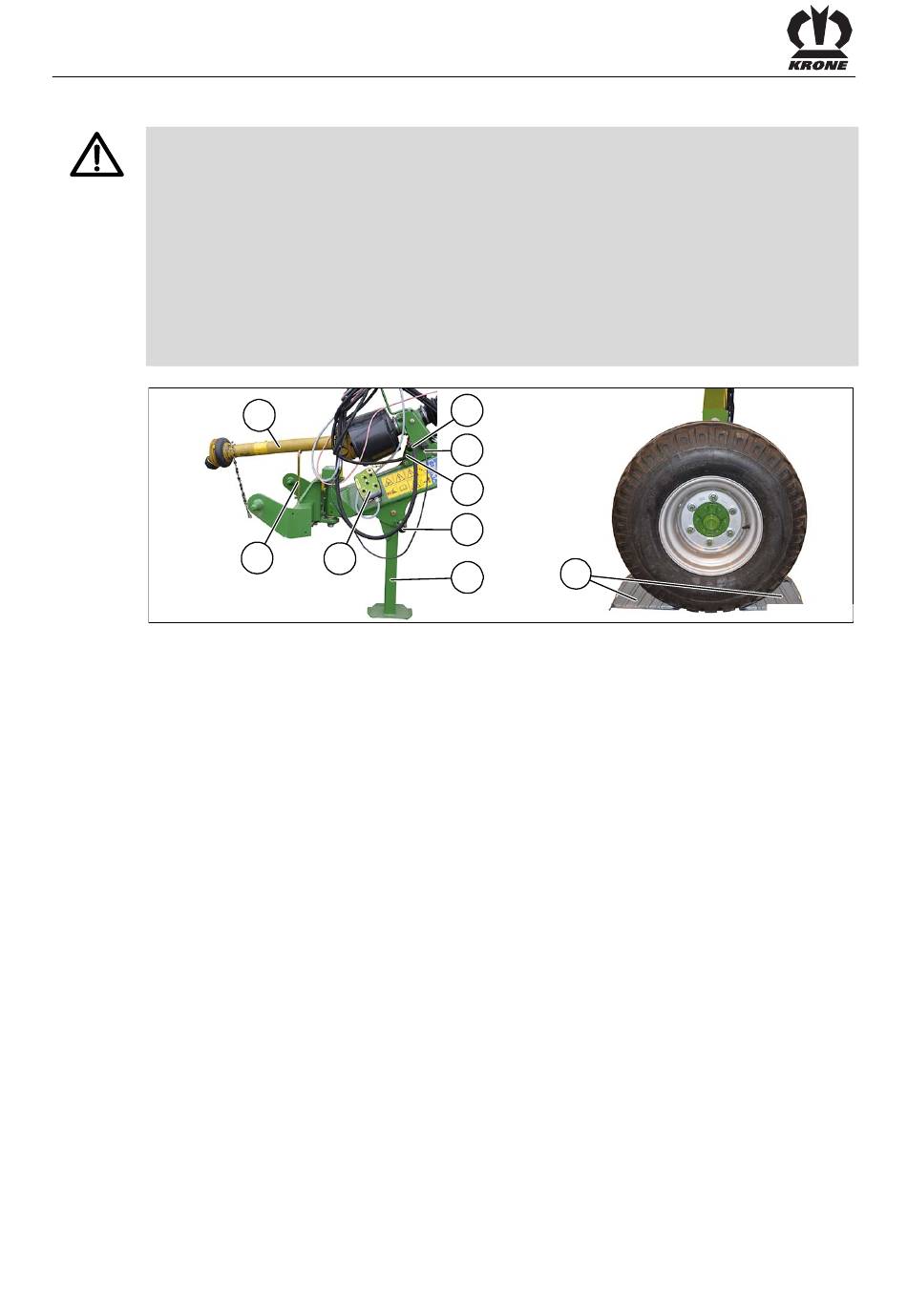

Abb. 36
Pos: 36.18.4 /BA/Bedienung /Schwader/AbbauAbbau vom Traktor Text Swadro TC 680_760 @ 303\mod_1414138461498_6.docx @ 2357245 @ @ 1
• Eine ebene, trockene und ausreichend tragfähige Standfläche wählen.
• Steuergerät(e) in Schwimmstellung stellen.
• Den Traktor ausschalten und gegen Wegrollen sichern.
• Die Maschine mit Unterlegkeilen (8) gegen Wegrollen sichern.
• Um die Abstellstütze (1) nach unten zu schwenken, den Bolzen (2) ziehen, die Abstellstütze
nach unten schwenken bis der Bolzen verriegelt.
• Die Unterlenker absenken, bis die Abstellstütze auf dem Boden steht.
• Die Gelenkwelle (3) abkuppeln und auf der Halterung (4) ablegen.
• Die Hydraulikschläuche (5) abkuppeln und in die Halterungen stecken.
• Das Beleuchtungskabel (6) zwischen Traktor und Maschine lösen und in die dafür
vorgesehenen Halterungen stecken.
• Den Stromversorgungsstecker (7) (optional) zwischen Traktor und Maschine lösen und in
die Halterungen stecken.
• Das Bedienseil ablegen.
• Unterlenkerzapfen des Traktors soweit absenken, dass der Traktor gefahrlos weggefahren
werden kann.
Pos: 36.18.5 /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor_mit Bedieneinheit_Text_SW 807-1 bis 810-1, 850, 900# @ 149\mod_1361781174058_6.docx @ 1335186 @ @ 1
Bei Ausführung mit Bedieneinheit:
• Die Bedieneinheit (9) aus der Traktorkabine entnehmen und an der Maschine anbringen.
