Pos: 26.39 /Überschriften/Überschriften 2/F-J/Gelenkwelle montieren @ 2\mod_1202398342788_6.docx @ 59247 @ @ 1
9.6
Gelenkwelle montieren
Pos: 26.40 /BA/Sicherheit/Gelenkwelle/Gefahr - Sich drehende Gelenkwelle_2 @ 0\mod_1199781692950_6.docx @ 34516 @ @ 1
GEFAHR! - Sich drehende Gelenkwelle
Auswirkung: Lebensgefahr oder schwere Verletzungen
•
An- und Abbau der Gelenkwelle nur bei abgestellten Motor und abgezogenen
Zündschlüssel.
•
Traktor gegen Wegrollen sichern.
•
Sicherstellen, dass die Gelenkwelle richtig angekuppelt ist (der Verschluss der
Gelenkwelle muss eingerastet sein).
•
Sicherstellen, dass die Schutzvorrichtungen richtig befestigt sind.
•
Verwenden Sie niemals eine Gelenkwelle, deren Schutzvorrichtungen nicht angebracht
sind.
•
Beschädigte Schutzvorrichtungen sind sofort auszutauschen
•
Befestigen Sie die Sicherungskette der Gelenkwelle, damit sich das Schutzrohr nicht
gleichzeitig mit der Gelenkwelle dreht.
Pos: 26.41 /BA/Sicherheit/Gelenkwelle/Gefahr - Antriebsdrehzahl 540 beachten @ 3\mod_1205316518245_6.docx @ 73589 @ @ 1
GEFAHR! - Antriebsdrehzahl beachten
Auswirkung: Lebensgefahr oder schwere Verletzungen
•
Diese Maschine wird mit einer Zapfwellendrehzahl von max. 540 U/min angetrieben.
Pos: 26.42 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle Bild SW 700#_800# @ 134\mod_1350458386270_6.docx @ 1186258 @ @ 1
2

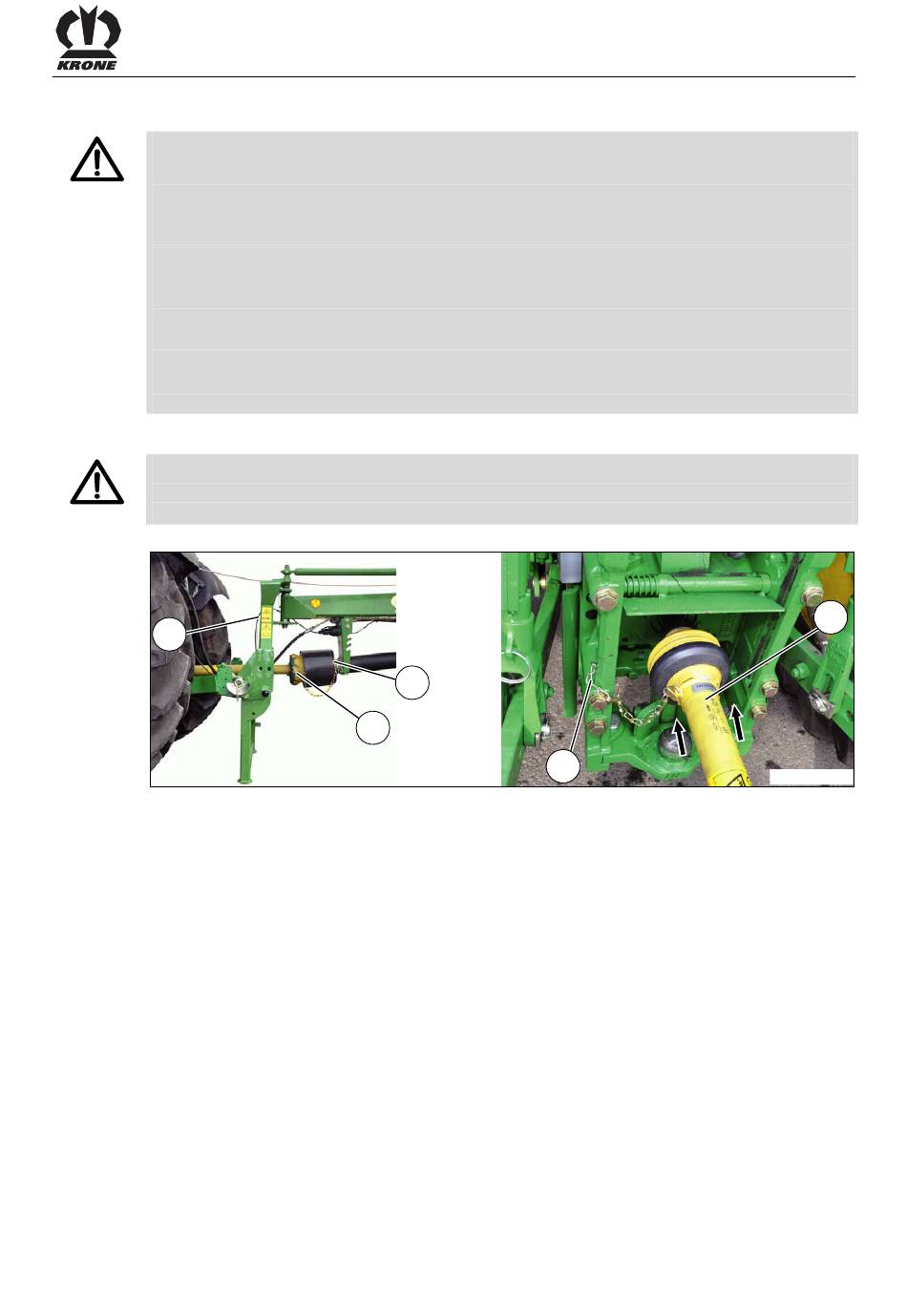

Abb. 17
Pos: 26.43 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader Text @ 37\mod_1263463772393_6.docx @ 339639 @ @ 1
a
•
Motor abstellen und Zündschlüssel abziehen.
•
Zunächst Gelenkwelle (1) maschinenseitig montieren (Weitwinkel maschinenseitig).
•
Gelenkwellenhalter (2) nach oben schwenken.
•
Anschließend Gelenkwelle auf die Zapfwelle des Traktors aufschieben. Dabei darauf
achten, dass der Schiebestift sicher einrastet.
•
Gelenkwellenschutze mit Haltekette (3) gegen Mitdrehen sichern.
Pos: 26.44 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ 2 @ 1
3
1
Inbetriebnahme
3
1
SW700083
41
