Video-Verkettung.
Wir empfehlen dringend, für alle verketteten Monitore dasselbe Monitormodell zu verwenden.

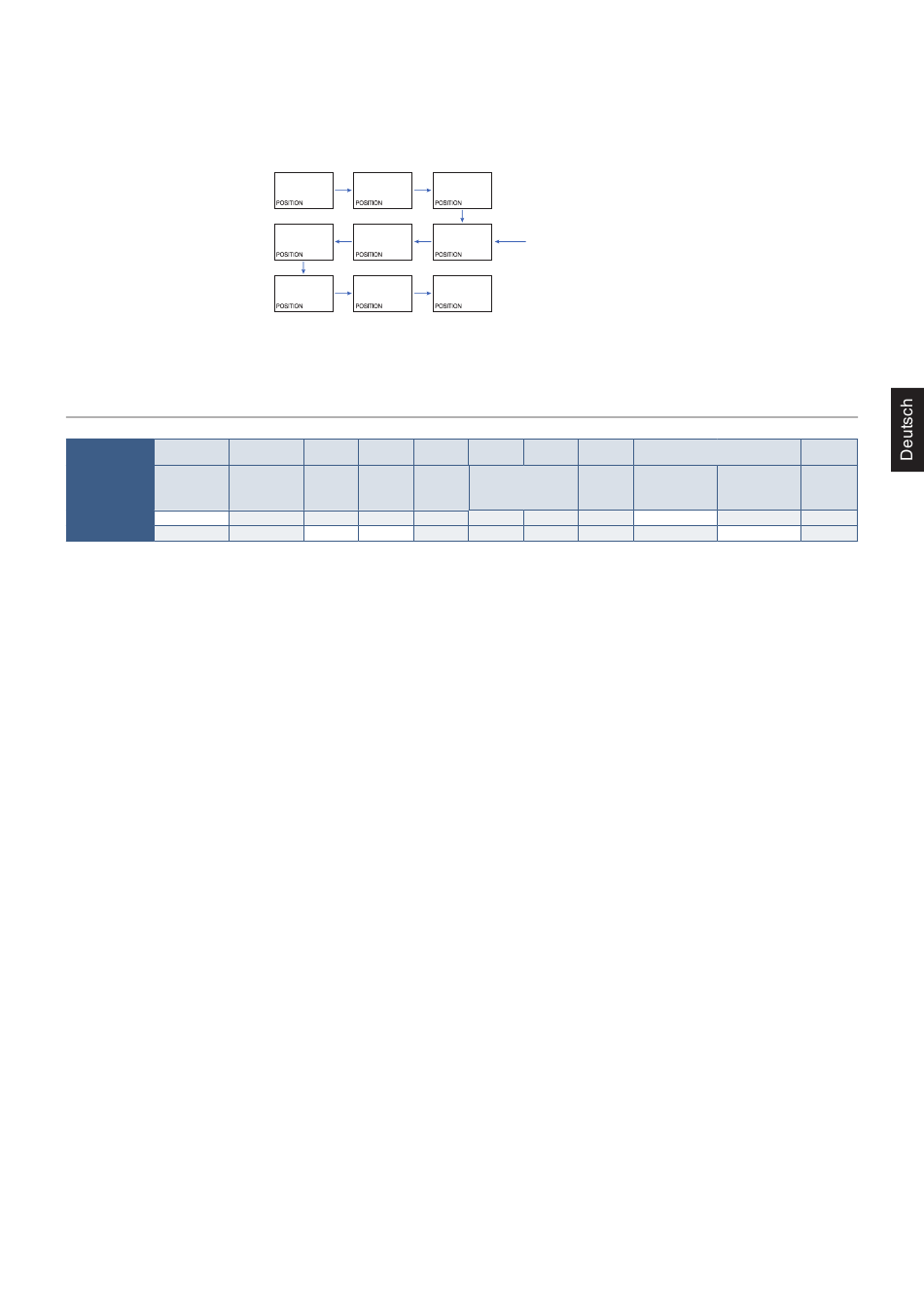

Die POSITION der MONITORE unterscheidet sich von der ID. Siehe Abbildung1.
ideo Out-Anschluss
Hauptbild
DisplayPort1
DisplayPort2
DisplayPort1
Anschluss
(DAISY
DisplayPort2
CHAIN IN)
DisplayPort
Ja
HDMI
Nein
HINWEIST:
Die Ausgabe des Media Player-Signals (MP) ist nur zwischen gleichen Modellen möglich.
Für erbindungen mehrerer Monitore mit HDMI-Kabel
•
Mit dem gleichen Monitormodell.
•
Legen Sie für alle verbundenen Monitore in [ANSCHLUSSEINSTELLUNG] unter [HDMI] den gleichen Wert für ([MODUS1]
bzw. [MODUS2]) fest.
Für DisplayPort OUT
•
Wählen Sie entweder den Eingang DisplayPort1 oder OPTION, damit der Monitor ein Signal über DisplayPort OUT
ausgeben kann.
•
Die Signalausgabefunktion dieses Monitors unterstützt Inhalte, die durch HDCP geschützt sind. HDCP-Inhalte können
auf bis zu drei miteinander verbundene Monitore verteilt werden.
•
Bei Verwendung einer Zusatzplatine legen Sie [KANALEINSTELLG SLOT2] auf [KANAL1] und [KANALAUSWAHL SLOT2]
auf „DisplayPort" fest. Siehe
HINWEIST:
Bitte verwenden Sie Zusatzplatinen vom Typ Slot 2, die ein DisplayPort-Signal ausgeben.
Für HDMI OUT
•
Wählen Sie den Eingang HDMI1, DVI, MP oder OPTION aus, damit der Monitor ein Signal über HDMI OUT ausgeben kann.
•
Die Signalausgabefunktion dieses Monitors unterstützt Inhalte, die durch HDCP geschützt sind.
HDCP-Inhalte können wie folgt auf mehrere verbundene Monitore verteilt werden:
•
HDCP 1: Bis zu 8 Monitore/HDCP 2.2: Bis zu 5 Monitore.
•
Es hängt von der Anzahl der angeschlossenen Monitore ab, wie lange es dauert, bis ein Bild angezeigt wird.
•
Ohne HDCP: Bis zu 9 Monitore.
HINWEIST:
• Abhängig vom verwendeten Gerät variiert die Anzahl von möglichen Monitorverbindungen.
• Wenn Sie ein Bild in einer Installation mit mehreren Monitoren anzeigen, trennen Sie die Kabel nicht von den
Monitoren. Bevor Sie Kabel abziehen, schalten Sie den Hauptnetzschalter aus.
•
Bei Verwendung einer Zusatzplatine legen Sie [KANALEINSTELLG SLOT2] auf [KANAL1] und [KANALAUSWAHL SLOT2]
auf TMDS fest. Siehe
Seite
HINWEIST:
Bitte verwenden Sie Zusatzplatinen vom Typ Slot 2, die ein HDMI-Signal ausgeben.
ID:1
ID:2
1
2
ID:6
ID:5
4
5
ID:7
ID:8
7
8
Abbildung 1
DVI
HDMI1
HDMI2
HDMI1
HDMI2
DVI-D
(DAISY
(CEC)
CHAIN IN)
Nein
Nein
Nein
Nein
Nein
Ja
Ja
Nein
Seite
128.
128.
Deutsch-73
ID:3
3
H-MONITORE: 3
ID:4
6
V-MONITORE: 3
POSITION: 4, 5, 6
ID:9
9
VGA
VGA
Video
(RGB)
(YPbPr)
VGA (RGB, YPbPr)
VIDEO
Nein
Nein
Nein
Nein
Nein
Nein
OPTION
Steckplatz für
Steckplatz für
Zusatzplatine
Zusatzplatine
(SLOT2 (DP))
(SLOT2 (HDMI))
Ja
Nein
Nein
Nein
Ja
MP
-
Ja
