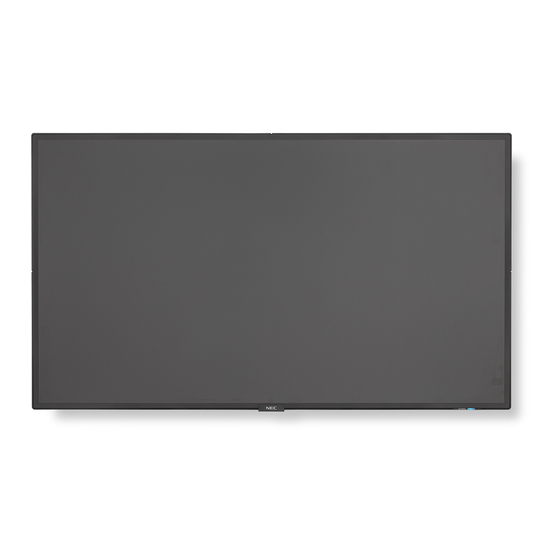

NEC MultiSync P404 Bedienungsanleitung

NEC MultiSync P404 Bedienungsanleitung

Großformatbildschirm
Vorschau ausblenden Andere Handbücher für MultiSync P404:
Inhaltsverzeichnis

Werbung

Bedienungsanleitung
MultiSync P404
MultiSync V404
MultiSync P484
MultiSync V484
MultiSync P554
MultiSync V554
Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
Großformatbildschirm

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NEC MultiSync P404

  • Seite 1 Großformatbildschirm Bedienungsanleitung MultiSync P404 MultiSync V404 MultiSync P484 MultiSync V484 MultiSync P554 MultiSync V554 Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Konformitätserklärung ............................... Deutsch-1 Wichtige Informationen ..............................Deutsch-2 WARNUNG ................................ Deutsch-2 VORSICHT................................. Deutsch-2 Sicherheitsvorkehrungen, Pfl ege und Einsatzempfehlungen .................... Deutsch-3 Sicherheitsvorkehrungen, Pfl ege und Einsatzempfehlungen ................Deutsch-3 Einsatzempfehlungen ............................Deutsch-3 Ergonomie ................................Deutsch-4 Reinigen des LCD-Bildschirms .......................... Deutsch-4 Reinigen des Gehäuses ............................. Deutsch-4 Inhalt der Verpackung ...............................
  • Seite 3: Konformitätserklärung

    Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. DisplayPort und das Logo für die DisplayPort-Konformität sind Marken der Video Electronics Standards Association in den USA und anderen Ländern.
  • Seite 4: Wichtige Informationen

    Wichtige Informationen WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN.
  • Seite 5: Sicherheitsvorkehrungen, Pfl Ege Und Einsatzempfehlungen

    Shield of a Coaxial Cable (Erdung der Außenabschirmung • Verwenden Sie in Großbritannien für diesen Monitor ein bei Koaxialkabeln) der NEC-Vorschriften (National BS-zugelassenes Netzkabel mit angeformtem Stecker. Electrical Code) geerdet sein. Der Stecker muss mit einer schwarzen Sicherung (5 A) ausgestattet sein.
  • Seite 6: Ergonomie

    Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten: • Verwenden Sie bei Standardsignalen die voreingestellten Größen- und Positionseinstellungen. • Verwenden Sie die vordefi nierte Farbeinstellung. • Verwenden Sie Signale ohne Zeilensprung (Non- Interlaced). • Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.
  • Seite 7: Inhalt Der Verpackung

    Montageanleitungen kann es zu Schäden am Gerät oder Um zu Verhindern, dass der LCD-Monitor sich von der Wand Verletzungen des Benutzers kommen. Die Produkthaftung deckt oder Decke löst, empfi ehlt NEC dringend, ein Kabel zu durch unsachgemäße Installation entstandene Schäden nicht ab. verwenden.
  • Seite 8: Wartung

    Der optionale Lautsprecher ist an der Seite des LCD- Monitors angebaut: LED-Anzeige • Bei der Verwendung des Monitors im Hochformat kann die Position des NEC-Emblems gewechselt werden. Anbringungsort • Die Wand bzw. Decke muss fest genug sein, um dem Wechseln der Position des NEC-Emblems Gewicht des Monitors und des Montagezubehörs...
  • Seite 9: Anbringen Von Montagezubehör

    Monitor war zuvor in der Schutzfolie originalverpackt. Stellen Sie sicher, dass sich nichts auf dem Tisch befi ndet, was den Monitor beschädigen kann. Wenn Sie Montagezubehör verwenden, das nicht NEC- konform und -geprüft ist, muss es mit dem VESA-Standard Flat Display Mounting Interface (FDMI) konform sein.
  • Seite 10 4. Anbringen und Entfernen des optionalen 5. Belüftungsanforderungen Monitorfußes für Tischaufbau Wenn das Gerät in einem geschlossenen Bereich oder einer Vertiefung montiert wird, sorgen Sie dafür, dass die Wärme VORSICHT: Zum An- und Abbauen des Fußes sind entweichen kann, indem Sie entsprechenden Abstand mindestens zwei Personen erforderlich.
  • Seite 11: Die Teile Und Ihre Funktionen

    Die Teile und ihre Funktionen Bedienfeld ³ ¶ Netztaste ( Taste AB ( ) Schaltet den Monitor ein bzw. in den Standby-Modus. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Siehe auch Seite 19. Dient als Taste , mit der Sie die Markierung im OSD-Menü abwärts zum gewünschten Element verschieben können.
  • Seite 12: Anschlüsse

    Anschlüsse USB Upstream ³ ¸ Wechselstromeingang (AC IN) Steckplatz für microSD-Karte Hier wird das mitgelieferte Netzkabel angeschlossen. Legen Sie eine microSD-Speicherkarte ein. Zur Nutzung des Media-Players legen Sie eine microSD-Speicherkarte in · Hauptnetzschalter diesen Steckplatz ein (siehe Seite 18). Weitere Informationen zum Anbauen der Abdeckung für den Schalter zum Ein- und Ausschalten der Netzspannung.
  • Seite 13 Externe Lautsprecheranschlüsse Ausgang für Audiosignal. Der rote Anschluss ist der Pluspol (+). Der schwarze Anschluss ist der Minuspol (-). HINWEIS: Dieser Lautsprecheranschluss ist für 2 Lautsprecher à 15 W (8 Ohm) konzipiert. Interner Lautsprecher Steckplatz für Zusatzplatine Es ist Zubehör für den Optionssteckplatz vom Typ Slot 2“ verfügbar.
  • Seite 14: Fernbedienung

    Fernbedienung ¾ Taste EXIT Mit dieser Taste kehren Sie bei Verwendung des OSD-Menüs zum vorherigen Menü zurück. µ Tasten AUF/AB ( / ) Dient als Tasten , mit denen Sie die Markierung im OSD-Menü auf- oder abwärts zum gewünschten Element verschieben können.
  • Seite 15: Reichweite Der Fernbedienung

    Reichweite der Fernbedienung Taste STILL EIN-/AUS-Taste: Aktiviert/deaktiviert den Standbildmodus. Richten Sie die Vorderseite der Fernbedienung bei der Taste CAPTURE: Nimmt ein Standbild auf. Tastenbenutzung auf den Fernbedienungssensor des LCD- HINWEIS: Diese Funktion wird beendet, wenn Sie eine der Monitors. folgenden Optionen auswählen: MEHRFACHBILDMODUS, Sie können die Fernbedienung bis zu etwa 7 m Entfernung TEXT-TICKER, BILDSCHIRMSCHONER, PUNKT-ZOOM, vom Fernbedienungssensor entfernt einsetzen.
  • Seite 16: Einrichtung

    Einrichtung 1. Wählen Sie den Installationsort NEC gibt folgende Empfehlungen für die Batterien: • Legen Sie Mignon-Batterien (Größe AAA) so ein, dass VORSICHT: Die Installation des LCD-Monitors muss von die Plus- und Minuszeichen auf den Batterien mit einem qualifi zierten Techniker durchgeführt den entsprechenden Markierungen im Batteriefach werden.
  • Seite 17: Bedienen Sie Die Extern Angeschlossenen Geräte

    5. Schalten Sie die Stromversorgung aller angeschlossenen externen Geräte ein. Wenn die Geräte an einen Computer angeschlossen sind, schalten Sie zuerst den Computer ein. 6. Bedienen Sie die extern angeschlossenen Geräte Zeigen Sie das Signal der gewünschten Eingangsquelle auf dem Monitor an. 7.
  • Seite 18: Verbindungen

    Verbindungen HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann. HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem Widerstand verringert die Lautstärke. Bevor Sie Geräte anschließen: Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her.
  • Seite 19: Anschluss Eines Computers

    Anschluss eines Computers Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie das ausgegebene Videosignal des Computers auf dem Monitor anzeigen. Einige Grafi kkarten unterstützen möglicherweise nicht die erforderliche Aufl ösung für eine ordnungsgemäße Bildwiedergabe. Ihr LCD-Monitor zeigt ein scharfes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst. <Typisches werkseitig voreingestelltes Signaltiming>...
  • Seite 20: Anschließen Eines Usb-Geräts An Den Usb-Anschluss

    Anschließen eines USB-Geräts an den USB-Anschluss USB1: USB-Downstream-Anschluss (Typ A). Schließen Sie einen USB-kompatiblen Flash-Speicher oder eine USB-kompatible Tastatur an den Downstream- Anschluss an. USB2: USB-Upstream-Anschluss (Typ B). Schließen Sie den Monitor mit einem USB-Kabel an einen USB-kompatiblen Computer an. Mit einem an USB2 angeschlossenen USB-kompatiblen Computer können die an USB1 angeschlossenen Geräte gesteuert werden.
  • Seite 21: Grundlegende Bedienung

    Grundlegende Bedienung Stromversorgung EIN und AUS Die LCD-Betriebsanzeige des Monitors leuchtet während des Betriebs blau. HINWEIS: Der Hauptnetzschalter muss auf EIN gestellt werden, damit der Monitor mit der Fernbedienung oder der Netztaste eingeschaltet werden kann. Hauptnetzschalter Netzschalter Verwenden der Fernbedienung Taste POWER ON Deutsch-19...
  • Seite 22: Betriebsanzeige

    Betriebsanzeige Seitenverhältnis Für MP, VIDEO Status und Blinkmuster der Zustand Wiederherstellung FULL ZOOM NORMAL LED-Anzeige Leuchtet blau Normal Für DVI, DisplayPort1, DisplayPort2, VGA (RGB), OPTION* Blinkt grün* Für einen von Ihnen festgelegten FULL ZOOM NORMAL Zeitraum wurde kein Signal mehr in den Monitor eingespeist, und eine der folgenden Bedingungen trifft zu.
  • Seite 23: Media-Player

    MEDIA-PLAYER Gibt gespeicherte Daten wie Einzelbilder, Filme, HGM und mit unserer Autorensoftware erstellte Medienpakete wieder, die auf einem an diesen Monitor angeschlossenen USB-Speichergerät bzw. auf einer eingesetzten microSD-Speicherkarte abgelegt sind. Startbildschirm des Medienbetrachters • Wählen Sie [EINSTELLUNGEN] aus, um die Einstellungen für den Media-Player zu ändern. •...
  • Seite 24 Unterstützte Formate Dateierweiterung Audio-Codec .wav LPCM .mp3 Informationen Eintrag Bedingungen Aufl ösung JPEG 5000 x 5000 4000 x 4000 MPEG1 480 bei 30 fps MPEG2 MP bei ML, MP bei HL, 1080p bei 30 fps/1080i bei 60 fps H.264 Profi l High Level 4.2, 1080p bei 30 fps/1080i bei 60 fps Advanced L3, Simple und Main Video-Bitrate Bis 15 Mbit/s...
  • Seite 25: Bildschirm Der Dateianzeige

    Kompatibler USB-Speicher Dieses Gerät erkennt kein USB-Speichergerät im NTFS-Format. Wenn dieses Gerät ein angeschlossenes USB-Speichergerät nicht erkennt, prüfen Sie dessen Format. Zur Verwendung mit dem Media-Player muss das USB-Speichergerät mit FAT32 oder FAT16 formatiert werden. Informationen zum Formatieren von USB-Speichergeräten fi nden Sie im Benutzerhandbuch oder der Hilfedatei von Windows ®...
  • Seite 26: Anzeige Als Diashow

    Anzeige als Diashow • Wählen Sie einen Ordner aus, in dem Bilder oder Filme gespeichert sind. • Eine Diashow kann unter Verwendung von MANUELL, wobei der Bildwechsel durch Drücken einer Taste auf der Fernbedienung ausgelöst wird, oder von AUTOM., wobei die Bilder automatisch in festgelegten Intervallen gewechselt werden (WIEDERGABEMODUS ist AUTOM.), angezeigt werden.
  • Seite 27: Netzwerk & Andere Einstellungen

    NETZWERK & ANDERE EINSTELLUNGEN Die folgenden Einstellungen beziehen sich auf das Netzwerk und gemeinsam genutzte Ordner für den Media-Player. Um die Einstellungen zu aktivieren, drücken Sie auf dem Bildschirm [NETZWERK & ANDERE EINSTELLUNGEN] die Taste SET/POINT ZOOM auf der Fernbedienung. NETZWERKEINSTELLUNGEN für MEDIA-PLAYER Menü...
  • Seite 28: Verwenden Der Gemeinsamen Einstellungen Für Die Sd-Karte

    Verwenden der gemeinsamen Einstellungen für die SD-Karte Sie können Daten wie Filme und Einzelbilder von einem an den Monitor angeschlossenen Computer auf eine microSD- Speicherkarte kopieren. Wenn Sie Daten kopieren möchten, legen Sie zunächst die Optionen unter NETZWERKEINSTELLUNGEN für MEDIA-PLAYER fest (siehe Seite 25).
  • Seite 29: Verwenden Von Inhalte Kopieren

    4. RELOAD (NEU LADEN) Aktualisiert die Daten der microSD-Speicherkarte. 5. THUMB/LIST (MINIATURBILDER/LISTE) Die Dateien können als Symbole oder Miniaturbilder angezeigt werden. Bei der Auswahl des Namens eines Miniaturbilds oder Symbols wird eine Beschreibung der Datei oder des Ordners angezeigt. 6. SORT (SORTIEREN) Wählen Sie die Sortierreihenfolge aus.
  • Seite 30: Bildmodus

    Nativer Farbraum des LCD-Panels. Geeignet für die Verwendung bei Anwendungen mit Farbanpassung. DICOM SIM. Einstellung, die dem DICOM-Standard für die Funktion zur Standardgraustufenanzeige entspricht. PROGRAMMABLE Für die Hardware-Kalibrierungssoftware GammaCompMD QA von NEC Display Solutions (einige OSD- (PROGRAMMIERBAR) Einstellungen sind deaktiviert). MODUS...
  • Seite 31 - Wenn der ausgewählte BILDMODUS vom ICC-Farbprofi l Ihres Computers abweicht, werden die Farben möglicherweise nicht akkurat wiedergegeben. - Die von NEC Display Solutions entwickelte MultiProfi ler-Software wird nachdrücklich empfohlen, um erweiterte Farbverwaltungsfunktionen wie ICC-Profi l-Emulation und Drucker-Emulation zu erhalten. Die aktuelle MultiProfi...
  • Seite 32 SPECTRAVIEW ENGINE ist auf AUS gestellt: Wählt mittels der Option BILDMODUS im OSD-Menü oder der Taste PICTURE MODE auf der Fernbedienung einen der fünf unterschiedlichen Bildmodi aus. Für DVI, DisplayPort1, DisplayPort2, OPTION*, VGA (RGB), HDMI1, HDMI2 STANDARD sRGB CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT Für VGA (YPbYr), VIDEO, MP...
  • Seite 33: Osd-Bedienelemente (On-Screen Display)

    OSD-Bedienelemente (On-Screen Display) HINWEIS: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole MULTI-INPUT OPTION PICTURE: PICTURE MODE SVE-1 SETTING Hauptmenüeintrag PICTURE MODE PRESET PROGRAMMABLE1 BRIGHTNESS LUMINANCE 100 % GAMMA BLACK COLOR GAMMA sRGB CONTRAST CUSTOM VALUE - - - SHARPNESS...
  • Seite 34: Eingabe

    (S-Kurve). DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR1, 2, 3 Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gamma kurve geladen werden. FARBE* FARBE Dient zum Einstellen der Farbtiefe des Bildes. Drücken Sie + oder -, um die Einstellung anzupassen.
  • Seite 35 ANPASSEN AUTOM. EINRICHTUNG Dient zur automatischen Anpassung von Bildschirmgröße, horizontaler Bildlage, vertikaler Bildlage, Takt, Phase und Nur VGA (RGB)-Eingang Weißwert. AUTOM. EINSTELLUNG Wenn ein neues Timing erkannt wird, werden die horizontale und vertikale Bildlage sowie die Phase automatisch Nur VGA (RGB)-Eingang angepasst.
  • Seite 36: Audio

    ERWEITERT OVER-SCAN Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten Qualität Nur HDMI1-, HDMI2-, VGA (YPbPr)-, angezeigt wird. VIDEO-, MP-, OPTION* -Eingänge Das Bild überschreitet die anzeigbare Größe. Der Bildrand wird abgeschnitten. Etwa 95 % des Bildes werden auf dem Bildschirm angezeigt. Die Bildgröße bleibt innerhalb des Anzeigebereichs.
  • Seite 37: Zeitplan

    EQUALIZER HÖHEN Durch Erhöhen oder Verringern des Werts werden die Höhen der Audiosignale verstärkt bzw. gedämpft. Drücken Sie die Taste +, um die Höhen zu verstärken. Drücken Sie die Taste –, um die Höhen zu dämpfen. TIEFEN Durch Erhöhen oder Verringern des Werts werden die Tiefen verstärkt bzw. gedämpft. Drücken Sie die Taste +, um die Bässe zu verstärken.
  • Seite 38: Mehrfacheingang

    DATUM & ZEIT Stellt das Datum, die Uhrzeit und die Sommer-/Winterzeitzone ein. Das Datum und die Uhrzeit müssen eingestellt werden, damit die Funktion ZEITPLAN arbeiten kann. Siehe Seite 35. HINWEIS: Nachdem der Monitor zwei Wochen lang ausgeschaltet war, wird die Einstellung für DATUM & ZEIT auf die Standardeinstellung zurückgesetzt, und die Uhr funktioniert nicht mehr.
  • Seite 39 EINGANGSSIGNALER- Hiermit wird die Methode der Eingangssignalerkennung bei mehr als einer angeschlossenen Signalquelle festgelegt. KENNUNG HINWEIS: Wenn in EINGANGSWECHSEL die Option SUPER ausgewählt wurde, kann diese Funktion nicht geändert werden. Bei aktivierter EINGANGSSIGNALERKENNUNG ist AUTO-ABBLENDUNG nicht verfügbar. EINGANGSSIGNALERKENNUNG wird beendet, wenn HUMAN SENSING aktiviert wird. KEINE Der Monitor sucht nicht nach Signalen an den anderen Videoeingängen.
  • Seite 40: Osd

    SPRACHE Wählen Sie die Sprache für das OSD aus. ENGLISH DEUTSCH FRANÇAIS ITALIANO ESPAÑOL SVENSKA РУССКИЙ OSD-ZEIT Schaltet das OSD ab, nachdem es eine Zeit lang inaktiv war. Die voreingestellten Auswahlmöglichkeiten liegen zwischen 10 und 240 Sekunden. OSD POSITION Legt fest, wo das OSD auf dem Bildschirm angezeigt wird. OBEN UNTEN RECHTS...
  • Seite 41 KACHEL MATRIX Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. HINWEIS: Für die Aufteilung auf viele Monitore ist eine geringe Aufl ösung nicht geeignet. Bei wenigen Bildschirmen ist der Betrieb ohne einen Verteilungsverstärker möglich. Diese Funktion wird bei der Auswahl von BILDSCHIRMSCHONER und BILDSPIEGELUNG mit Ausnahme von KEINE beendet.
  • Seite 42: Monitorschutz

    MONITORSCHUTZ ENERGIESPAREN Kann auf FREIGEBEN oder GESPERRT festgelegt werden. Legen Sie bei Auswahl von FREIGEBEN fest, nach welcher Zeitdauer der Monitor in den Energiesparmodus wechselt, wenn kein Signal anliegt. Weitere Informationen fi nden Sie unter „Betriebsanzeige“ (Seite 42). HINWEIS: Beim Anschluss über DVI sendet die Grafi kkarte möglicherweise auch dann noch digitale Daten, wenn kein Bild mehr vorliegt.
  • Seite 43 PASSWORT ÄNDERN Mit dieser Funktion kann das Sicherheits-Kennwort geändert werden. Das werksseitig eingestellte Kennwort lautet 0000. SICHERHEIT KENNWORT Geben Sie ein Sicherheitskennwort ein. SICHERER MODUS Nach dem Einschalten des Monitors muss das Sicherheitskennwort nicht eingegeben werden. START-UP-SPERRE Nach dem Einschalten des Monitors muss das Sicherheitskennwort eingegeben werden. EINGABESPERRE Nach dem Drücken einer Taste auf der Fernbedienung oder einer Bedientaste auf dem Monitor muss das Sicherheitskennwort eingegeben werden.
  • Seite 44 AUTO-ABBLENDUNG* Passt die Hintergrundbeleuchtung des LCD automatisch abhängig vom Umgebungslicht an. HINWEIS: Diese Funktion wird beendet, wenn EINGANGSSIGNALERKENNUNG festgelegt wird, während AUTO- ABBLENDUNG aktiv ist. AUTOM. HELLIGKEIT Passt den Helligkeitsgrad dem Eingangssignal an. Nur DVI-, DisplayPort1-, DisplayPort2-, HINWEIS: Wählen Sie diese Funktion nicht aus, wenn RAUM LICHT SENSOR auf MODUS1 oder MODUS2 eingestellt VGA (RGB)-, MP-, OPTION-* Eingänge ist.
  • Seite 45 BERÜHR.-EINSCH. (nicht verfügbar) EXTERNE STEUERUNG Bei Auswahl von EIN wird der Monitor durch ein Gerät mit entsprechender Software gesteuert, das an USB2 angeschlossen ist. PC-QUELLE Wählen Sie ein an USB1 angeschlossenes Gerät aus, dass den Monitor steuert. Wenn es sich um ein spezifi sches Steuergerät handelt, wählen Sie EXTERNER PC oder OPTION aus.
  • Seite 46: System

    SYSTEM MONITORINFORMATION Zeigt den Modellnamen, die Seriennummer und die Firmware-Version des Monitors an. CO2-REDUZIERUNG:: Zeigt die geschätzte CO2-Reduzierung in kg an. Der CO2-Ausstoß in der CO2- Reduzierungsberechnung basiert auf OECD (Edition 2008). CO2-VERBRAUCH: Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung.
  • Seite 47 Monitor mindestens eine Stunde ausgeschaltet oder im Standby-Modus verbleiben, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfi ehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus oder in den Standby-Modus, wenn Sie ihn nicht verwenden.
  • Seite 48: Fernbedienungsfunktionen

    Fernbedienungsfunktionen FERNBEDIENUNGS-ID-FUNKTION Monitor ID:1 Monitor ID:2 Monitor ID:3 FERNBEDIENUNGS-ID Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS- Fernbedienung Fernbedienung Fernbedienung ID-Modus bis zu 100 einzelne MultiSync-Monitore steuern. Der FERNBEDIENUNGS- funktioniert funktioniert funktioniert ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren.
  • Seite 49: Anschließen Mehrerer Monitore

    Anschließen mehrerer Monitore Sie können mehrere Monitore steuern, indem Sie diese über RS-232C, REMOTE IN oder LAN verketten. HINWEIS: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können. Führen Sie AUTO-ID (siehe Seite 39) aus, bevor Sie die ID-Nummer manuell angeben oder einen Steuerungsvorgang über die angegebene ID-Nummer ausführen.
  • Seite 50: Steuern Des Lcd-Monitors Mittels Rs-232C-Fernbedienung

    Steuern des LCD-Monitors mittels RS-232C- Fernbedienung Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen. Folgende Funktionen können vom Computer aus gesteuert werden: • Einschalten oder Standby. • Wechseln des Eingangssignals. • Stummschaltung EIN oder AUS. Anschluss LCD-Monitor und Computer.
  • Seite 51 1. Schnittstelle PROTOKOLL RS-232C BAUDRATE 9600 [bps] DATENLÄNGE 8 [Bit] PARITÄT KEINE STOPPBIT 1 [Bit] FLUSSSTEUERUNG KEINE Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert) verwendet werden.
  • Seite 52: Steuern Des Lcd-Monitors Mittels Lan-Steuerung

    Steuern des LCD-Monitors mittels LAN-Steuerung Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. Beispiel für LAN-Verbindung: Server HINWEIS: Verwenden Sie ein LAN-Kabel der Kategorie 5 oder höher.
  • Seite 53 Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von http://pd.nec.co.jp/index.html als Adresse oder im URL-Eingabefeld. Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“...
  • Seite 54 Netzwerkeinstellung Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK (NETZWERK). IP SETTING Hiermit wird eingestellt, wie die IP-ADRESSE festgelegt wird. (IP EINST) AUTOM.: Es wird automatisch eine IP-Adresse zugewiesen. MANUELL: Legen Sie die IP-Adresse für den mit dem Netzwerk verbundenen Monitor fest. HINWEIS: Wenden Sie sich bezüglich der IP-Adresse an Ihren Netzwerkadministrator, wenn für IP EINST die Option AUTOM.
  • Seite 55 Mail-Einstellung Klicken Sie in der linken Spalte unter HOME (START) auf MAIL (E-MAIL). Bei der Verwendung von kabelgebundenem LAN kann mithilfe dieser Option festgelegt werden, dass E-Mails zu Fehlermeldungen an Ihren Computer übermittelt werden. Eine Fehlermeldung wird gesendet, wenn ein Fehler am Monitor auftritt. ALERT MAIL Durch Auswählen von [FREIGEGEBEN] wird die Funktion „Alarm-E-Mail“...
  • Seite 56 SNMP-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf SNMP. Mithilfe des SNMP-Protokolls werden Statusinformationen abgerufen, und der Monitor kann direkt über das Netzwerk gesteuert werden. Version: SNMP v1 Authentifi ziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifi...
  • Seite 57 Einstellungen für NAME Klicken Sie in der linken Spalte unter HOME (START) auf NAME. MONITOR NAME (MONITORNAME) Hiermit legen Sie einen Monitornamen fest. Der Name darf maximal 16 Zeichen umfassen. In der Standardeinstellung ist hierfür der Modellname festgelegt. HOST NAME (CONTROL) Geben Sie den Hostnamen des mit dem Netzwerk verbundenen Monitors ein.
  • Seite 58: Ascii-Steuerbefehle

    Dieser Monitor unterstützt die in der Datei „External_Control.pdf“ (auf der dem Monitor beiliegenden CD-ROM) aufgeführten Steuerbefehle, darüber hinaus jedoch auch gängige ASCII-Steuerbefehle, die zum Steuern des NEC-Monitors oder -Projektors von einem angeschlossenen PC verwendet werden können. Weitere Informationen fi nden Sie auf unserer Website.
  • Seite 59: Unterstützung Von Hdmi-Cec-Befehlen

    Unterstützung von HDMI-CEC-Befehlen OSD-Menü HDMI-CEC- Erklärung Einstellung Befehlsbezeichnung CEC (Consumer One Touch Play Wenn HDMI-CEC-Geräte eingeschaltet Electronics Control) (One-Touch-Wiedergabe) werden, wird der Monitor, an den diese Geräte über HDMI-Kabel angeschlossen sind, ebenfalls eingeschaltet. Anschließend wird der Eingang von dem von Ihnen ausgewählten Eingang in HDMI geändert.
  • Seite 60: Ausschnitts-Zoom

    AUSSCHNITTS-ZOOM Mithilfe der Taste SET/POINT ZOOM auf der Fernbedienung können Sie einen Teil des Bilds vergrößern. Drücken Sie die Taste CH+/-, um den Bereich zu vergrößern oder zu verkleinern. Das Bild kann bis auf das 10-fache vergrößert werden. 1. Drücken Sie die Taste [SET/POINT ZOOM] auf der Fernbedienung. Das Symbol stellt eine Lupe dar. 2.
  • Seite 61: Wiedergabenachweis

    WIEDERGABENACHWEIS Mit dieser Funktion können nach der Selbstprüfung Meldungen zum aktuellen Status des Monitors gesendet werden. Geprüftes Element Nachricht ① EINGABE DVI, DisplayPort1, DisplayPort2, HDMI1, HDMI2, OPTION*, MP, VGA (RGB/YPbPr), VIDEO Beispielsweise (H)1920, (V)1080 , (H)1360, (V)768, „No Signal“ (Kein Signal) oder „Invalid Signal“ ②...
  • Seite 62: Intelligent Wireless Data

    INTELLIGENT WIRELESS DATA Mit dieser Funktion können Daten zum Monitorstatus über Funk abgerufen werden, auch wenn die Stromversorgung des Monitors ausgeschaltet oder noch nicht installiert ist. Selbst einige OSD-Einstellungen können über diese Funktion festgelegt werden. HINWEIS: Sensorposition: Siehe Seiten 9 und 10. Bitte wenden Sie sich für ausführliche Informationen an Ihren Händler.
  • Seite 63: Video Out

    DisplayPort = 1.2/HDMI = MODUS1 Teilbild DisplayPort1 DisplayPort1 DisplayPort2 DisplayPort2 HDMI1 HDMI1 HDMI2 HDMI2 Video Video OPTION OPTION (RGB) (RGB) (YPbPr) (YPbPr) Steckplatz für Steckplatz für Steckplatz für Steckplatz für DisplayPort DisplayPort DisplayPort DisplayPort HDMI HDMI HDMI HDMI VGA (RGB, VGA (RGB, Video Video...
  • Seite 64: Merkmale Und Funktionen

    Montageadapter nach VESA-Standard (FDMIv1): Der Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. NEC empfi ehlt die Verwendung einer Halterung, die TÜV-GS (Deutschland) und/oder dem UL1678-Standard (Nordamerika) entspricht. DVI-D: Die rein digitale Komponente des von der Digital Display Working Group (DDWG) defi nierten DVI-Standards für digitale Verbindungen zwischen Computern und Monitoren.
  • Seite 65: Fehlerbehebung

    LED sechs Mal grün, gelb oder rot auf. Schalten Sie den Monitor wieder ein, wenn HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Sie sichergestellt haben, dass wieder die normale Darstellung von bewegten Bildern und die Betriebstemperatur erreicht wurde.
  • Seite 66 Das Bild wird nicht ordnungsgemäß wiedergegeben Die Funktion ZEITPLAN/ABSCHALT-TIMER arbeitet nicht korrekt • Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. • Die ZEITPLAN-Funktion wird deaktiviert, wenn der verkleinern. ABSCHALT-TIMER eingeschaltet wird. • Vergewissern Sie sich, dass für die verwendete •...
  • Seite 67: Technische Daten: P404

    Technische Daten: P404 Produktspezifi kationen LCD-Modul 40"/101,61 cm diagonal Pixelabstand: 0,461 mm Aufl ösung: 1920 x 1080 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz...
  • Seite 68: Technische Daten: V404

    Technische Daten: V404 Produktspezifi kationen LCD-Modul 40"/101,61 cm diagonal Pixelabstand: 0,461 mm Aufl ösung: 1920 x 1080 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz...
  • Seite 69: Technische Daten: P484

    Technische Daten: P484 Produktspezifi kationen LCD-Modul 48"/120,94 cm diagonal Pixelabstand: 0,549 mm Aufl ösung: 1920 x 1080 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz...
  • Seite 70: Technische Daten: V484

    Technische Daten: V484 Produktspezifi kationen LCD-Modul 48"/120,94 cm diagonal Pixelabstand: 0,549 mm Aufl ösung: 1920 x 1080 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz...
  • Seite 71: Technische Daten: P554

    Technische Daten: P554 Produktspezifi kationen LCD-Modul 55"/138,78 cm diagonal Pixelabstand: 0,630 mm Aufl ösung: 1920 x 1080 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz...
  • Seite 72: Technische Daten: V554

    Technische Daten: V554 Produktspezifi kationen LCD-Modul 55"/138,78 cm diagonal Pixelabstand: 0,630 mm Aufl ösung: 1920 x 1080 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz...
  • Seite 73: Informationen Des Herstellers Zu Recycling Und Energieverbrauch

    Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
  • Seite 74 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU und Abänderungen) Entsorgung alter Geräte: In der Europäischen Union Gemäß EU-Gesetzgebung und deren Umsetzung in den einzelnen Mitgliedstaaten müssen elektrische und elektronische Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Befolgen Sie bei der Entsorgung solcher Produkte bitte die Richtlinien der örtlichen Behörden bzw.
  • Seite 75: [Hinweis] Informationen Zur Mpeg La-Lizenz Für Dieses Produkt

    [Hinweis] Informationen zur MPEG LA-Lizenz für dieses Produkt 1. MPEG AVC THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE. SUCH LICENSE EXTENDS TO THIS PRODUCT ONLY AND ONLY TO THE EXTENT OF OTHER NOTICES WHICH MAY BE INCLUDED HEREIN. THE LICENSE DOES NOT EXTEND TO ANY OTHER PRODUCT REGARDLESS OF WHETHER SUCH PRODUCT IS INCLUDED WITH THIS LICENSED PRODUCT IN A SINGLE ARTICLE.
