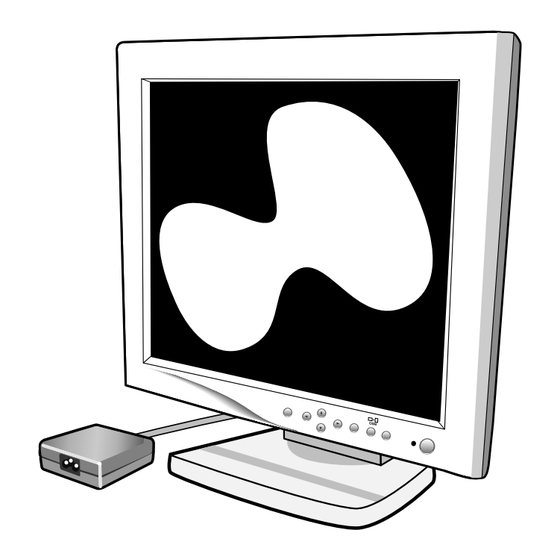

NEC MultiSync LCD1810 Serie Benutzerhandbuch
Verwandte Anleitungen für NEC MultiSync LCD1810 Serie
Inhaltszusammenfassung für NEC MultiSync LCD1810 Serie
-
Seite 54: Warnung
WARNUNG UM BRÄNDE BZW. ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS. VERWENDEN SIE DEN GEPOLTEN STECKER DIESES GERÄTS NICHT MIT EINER VERLÄNGERUNGSSTECKDOSE ODER ANDEREN STECKDOSEN, WENN DIE POLE NICHT ZUR GÄNZE IN DIESE EINGEFÜHRT WERDEN KÖNNEN. -
Seite 55: Lieferumfang
• MultiSync LCD : Videosignalkabel (beidseitig ein 15-poliger Mini-D-SUB-Stecker) 1810 • MultiSync LCD : 15-poliges VGA zum BNC-Kabel 2010 • NEC LCD Software, Pivot Software und andere nütz liche Dateien • Benutzerhandbuch BNC Cable MultiSync LCD Monitor 1810 mit Videosignalkabel und... -
Seite 56: Quick Start
Quick Start Befolgen Sie die nachstehenden Anweisungen, um den MultiSync ® Monitor an Ihr System anzuschließen: ™ 1810 1. Schalten Sie Ihren Computer ab. Wenn Sie das mitgelieferte Videosignalkabel verwenden, fahren Sie mit Schritt 2 fort. Wenn Sie ein BNC-Kabel (nicht im Lieferumfang enthalten) verwenden, fahren Sie direkt mit Schritt 3 fort. - Seite 57 Macintosh Kabeladapter (Abbildung B.2). Ziehen Sie alle Schrauben fest. Fahren Sie mit Schritt 4 fort. ANMERKUNG: Den MultiSync ® ™ Kabeladapter für Macintosh Computer 1810 erhalten Sie bei NEC Technologies unter der Telefonnummer (800) 820-1230. Anschlußdeckel Abbildung B.1 Abbildung B.2 78133813.wpc 10/28/99, 3:22 PM...
- Seite 58 Quick Start / Fortsetzung 3. Schließen Sie das BNC-Kabel an die entsprechenden Buchsen an der Rückseite des Monitors an. Schließen Sie das rote BNC-Kabel an die mit R gekennzeichnete, das grüne BNC-Kabel an die mit G(/SYNC) und das blaue BNC-Kabel an die mit B gekennzeichnete Anschlußbuchse des Monitors an.
-
Seite 59: Multisync Lcd 2010
(Abbildung H.1). Verbinden Sie das Ende des 15-poligen Mini-D-SUB-Steckers des geeigneten Signalkabels mit dem MultiSync Macintosh-Kabeladapter (Abbildung H.1). Ziehen Sie alle Schrauben fest. HINWEIS: Den MultiSync Macintosh-Kabel-Adapter können Sie bei NEC Technologies unter der Telefonnummer (800) 820-1230 bestellen. Abbildung G.1 Abbildung H.1... - Seite 60 Quick Start / Fortsetzung 3. Nehmen Sie die Abdeckung auf der Rückseite des Monitors (Abbildung I.1) ab. Schließen Sie die BNC-Kabel und das AC-Adapter-Kabel an die entsprechenden Buchsen an der Rückseite des. Monitors an. Schließen Sie das blaue BNC-Kabel an die mit B gekennzeichnete, das grüne BNC- Kabel in die mit GS/Sync und das rote BNC-Kabel an die mit R gekennzeichnete BNC-Buchse des Monitor an.
-
Seite 61: Höher- Und Tieferstellen Des Monitorbildschirms
Quick Start / Fortsetzung Höher- und Tieferstellen des Monitorbildschirms Der Monitor kann sowohl in Längs- als auch in Querstellung höher- bzw. tiefergestellt werden. Um den Bildschirm höher-oder tieferzustellen, legen Sie Hände auf jede seite des Monitors und heben Sie an oder senken Sie zur gewünschten Höhe (Abbildung RL.1). Abbildung RL.1 Drehen des Bildschirms Bevor Sie den Bildschirm drehen, muß... -
Seite 62: Kippen Und Schwenken
Quick Start / Fortsetzung Kippen und Schwenken Fassen Sie beide Seiten des Monitorbildschirms und kippen bzw. schwenken Sie den Bildschirm in die gewünschte Position (Abbildung TS.1). Abnehmen des Monitorfußes zu Montagezwecken Um den Monitor für alternative Montagemethoden vorzubereiten, gehen Sie vor wie folgt : 1. -
Seite 63: Bedienungselemente
Bedienungselemente monitor): Erlaubt ein Wechseln BNC/D-SUB (nur auf den MultiSync ® ™ 1810 zwischen den BNC- und den D-SUB-Signaleingängen. Mit den vorne am Monitor befindlichen OSM- (On-Screen Manager)-Tasten werden die folgenden Funktionen ausgeführt : Um auf das OSM-Menü zuzugreifen, drücken Sie eine beliebige Steuertaste ( ) bzw. - Seite 64 Bedienungselemente / Fortsetzung • Um die Funktion LOCK OUT zu deaktivieren, drücken Sie gleichzeitig die Tasten PROCEED und Auto Adjust AUTO Nur auf den MultiSync ® ™ 1810 Paßt die Einstellungen für Image Position, H. Size und Fine automatisch an. Nur auf den MultiSync LCD ™...
- Seite 65 Bedienungselemente / Fortsetzung ALL RESET Nur auf den MultiSync ® ™ 1810 Wenn Sie ALL RESET auswählen, während D-SUB-Eingang ausgewählt ist, können Sie alle OSM -Einstellungen für den D-SUB-Eingang auf die ™ Werkseinstellungen zurücksetzen. Wenn Sie ALL RESET auswählen, während BNC-Eingang ausgewählt ist, können Sie alle OSM-Einstellungen für den BNC-Eingang auf die Werkseinstellungen zurücksetzen.
-
Seite 66: Empfehlungen Für Die Verwendung
Empfehlungen für die Verwendung Vorsichtsmaßnahmen und Wartung UM DIE OPTIMALE LEISTUNGSFÄHIGKEIT IHRES MULTISYNC LCD FARBMONITORS ZU GEWÄHRLEISTEN, SOLLTEN SIE BEI DER AUFSTELLUNG UND VERWENDUNG IHRES GERÄTES DIE FOLGENDEN PUNKTE BEACHTEN • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. - Seite 67 Kontrasts zu einer Überanstrengung der Augen führen könnte Nähere Informationen über die Einrichtung einer gesunden Arbeitsumgebung erhalten Sie, wenn Sie NEC unter der Telefonnummer (800) 820-1230 bzw. NEC FastFacts unter der Telefonnummer (630) 467-4363 kontaktieren und ™...
-
Seite 68: Technische Daten
1152 x 900* @ 66 Hz (SUN) 1280 x 960 @ 60 Hz bis 76 Hz 1280 x 1024 @ 60 Hz bis 76 Hz....Für optimale Darstellungsleitung des Monitors empfiehlt NEC eine Auflösung bei 60 Hz. Hoch: 480 x 640 @ 60Hz bis 76Hz... - Seite 69 1024 x 768* @ 60 Hz bis 76 Hz 1280 x 960 @ 60 Hz bis 76 Hz 1280 x 1024 @ 60 Hz bis 76 Hz....Für optimale Darstellungsleitung des Monitors empfiehlt NEC eine Auflösung bei 60 Hz. Hoch: 480 x 640 @ 60Hz bis 76Hz...
-
Seite 70: Funktionen
Rechnern. So können Sie Ihren Monitor über ein BNC-Kabel an ein System und über ein Standard-D- Sub-Kabel an ein anderes System anschließen. Sie können einfach zwischen den Computern hin- und herschalten, indem Sie die entsprechende Taste des Tastenfelds auf der Monitorvorderseite drücken. OSM Display Screen Copyright 1999, NEC Technologies, Inc. 78133813.wpc 10/28/99, 3:22 PM... -
Seite 71: Fehlerbehebung
Stunde lang auf dem Monitor angezeigt wurde und ein Schatten dieses Bildes auf dem Bildschirm verblieben ist, sollte der Monitor eine Stunde lang ausgeschaltet bleiben, um den Bildschatten zu beseitigen. ANMERKUNG: NEC Technologies empfiehlt, wie für alle persönlichen Anzeigegeräte, die regelmäßige Verwendung eines Screensavers, der sich einschaltet, wenn das angezeigte Bild länger unverändert bleibt. -
Seite 72: Verweise
Verweise • BBS (978) 742-8706 Das Remote Bulletin Board System von NEC Technologies ist ein elektronischer Service, den Sie mit Hilfe Ihres Systems und eines Modems nutzen können. Die Kommunikationsparameter lauten: 300/1200/2400/9600/14,4k/ 28,8k bps, keine Parität, 8 Datenbits, 1 Stopbit •... -
Seite 73: Beschränkte Gewährleistung
Beschränkte Gewährleistung NEC Technologies, Inc. (nachstehend als „NECTECH“ bezeichnet) garantiert hiermit, daß dieses Produkt keinerlei Material- und Verarbeitungsfehler aufweist, und verpflichtet sich unter den nachstehenden Bedingungen dazu, innerhalb eines Zeitraums von drei (3) Jahren nach dem Datum des ersten Erwerbs durch einen Verbraucher jedweden Teil des gegenständlichen Produkts, der sich als defekt erweist, (nach... -
Seite 74: Tco'95
TCO’95 MultiSync ® ™ 2010 Herzliche Gratulation! Sie haben gerade eines der unter TCO’95 zugelassenen und zertifizierten Produkte erworben. Damit steht Ihnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern. - Seite 75 TCO’95 Fortsetzung bestehen. Diese sind verwandt mit einer weiteren Gruppe von Umweltgiften, den PCBs (polychlorierten Biphenylenen), die im Verdacht stehen, ähnlich schädlich zu sein und unter anderem aufgrund bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß...
- Seite 76 TCO’99 MultiSync ® ™ 1810 Herzliche Gratulation! Sie haben gerade eines der unter TCO’99 zugelassenen und zertifizierten Produkte erworben. Damit steht lhnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern.
-
Seite 77: Tco'99
TCO’99 Fortsetzung bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß sie Störungen der fetalen Entwicklung zur Folge haben könnten. TCO’99 verlangt, daß Plastikkomponenten, die mehr als 25 Gramm wiegen, keine Entflammungsverzögerer mit organisch gebundenem Chlor oder Brom enthalten dürfen. -
Seite 78: Erklärung Des Herstellers
Richtlinie des Rates 73/23/EEC: – EN 60950 Richtlinie des Rates 89/336/EEC: – EN 55022 – EN 55024 – EN 61000-3-2 – EN 61000-3-3 und folgende Kennzeichnung trägt NEC Home Electronics, LTD. 686-1, NISHIOI OI-MACHI, ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN 78133813.wpc 10/28/99, 3:22 PM... -
Seite 79: Konformitätserklärung
Wir erklären hiermit, daß die obengenannte Ausrüstung den in den FCC-Bestimmungen enthaltenen technischen Standards entspricht. MultiSync ist ein eingetragenes Warenzeichen der Firma NEC Technologies, Inc. in den U.S.A. und der Firma NEC Home Electronics, Ltd. in Kanada, Großbritannien, Deutschland, Frankreich, Spanien, Italien, Österreich, den Benelux-Staaten, der Schweiz, Dänemark, Finnland, Norwegen und Saudi-Arabien.
