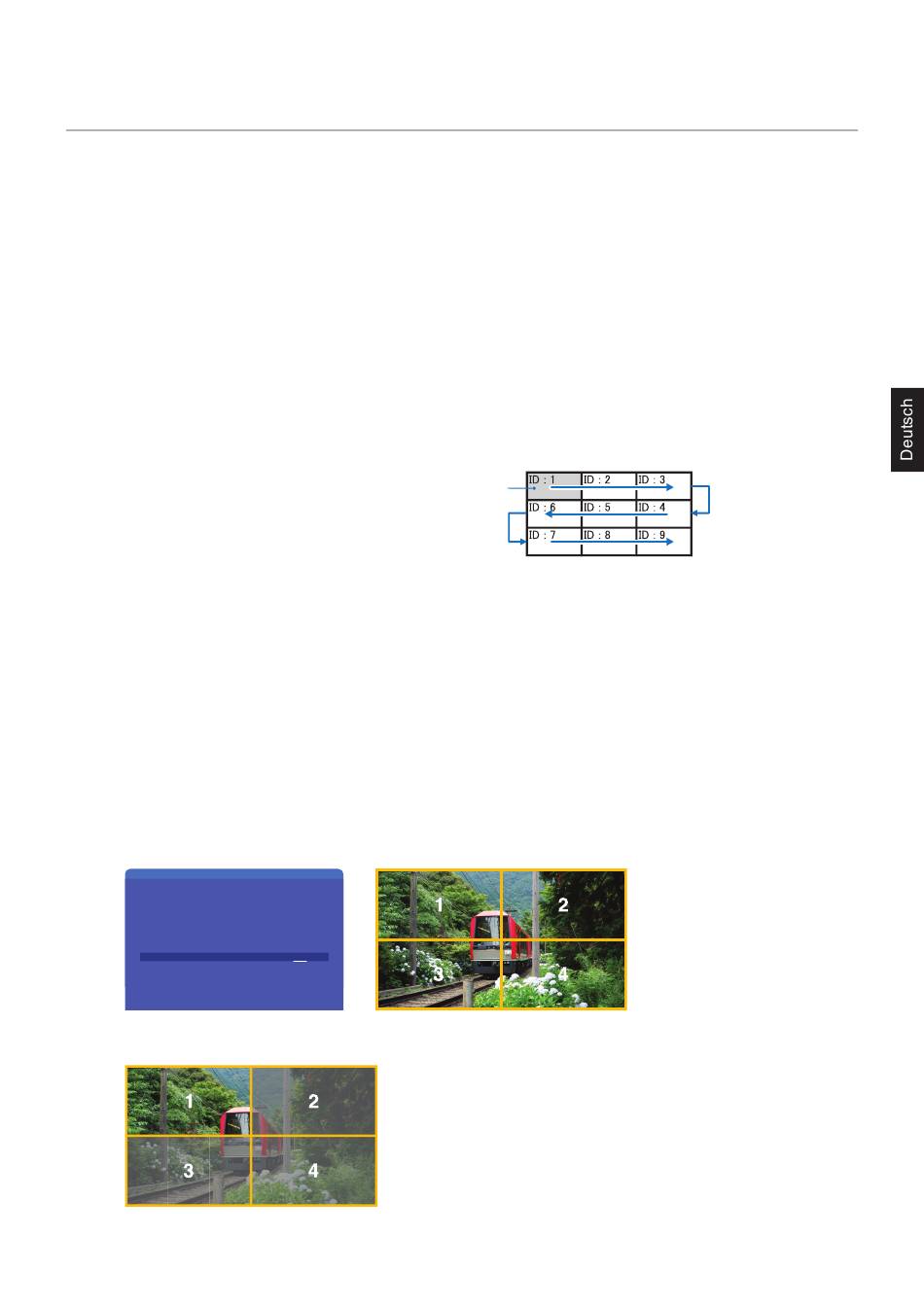

erbinden mehrerer Monitore
In Installationen mit mehreren Monitoren können Monitore sowohl mit Kommunikations- als auch mit Videoanschlüssen
verbunden werden. Durch Verkettung der Videoanschlüsse wird eine Videowand erstellt, in der ein Einzelbild über alle Monitore in
Kacheln wiedergegeben werden kann. Wenn mehrere Monitore miteinander zu einer Videowand verbunden werden sollen, sind
Kommunikations- und Videokabelanschlüsse erforderlich, deren Konfiguration sorgfältig durchdacht werden muss. Informationen
zum Herstellen von Kommunikations- und Videoverbindungen finden Sie unter
Die Monitoreinstellungen zum Konfigurieren einer Videowand befinden sich in den OSD-Einstellungen und den
Webseiteneinstellungen des Monitors unter [MEHRFACHANZEIGE].
•
[AUTO TILE MATRIX SETUP]: Hiermit werden die Einstellungen für mehrere Monitore automatisch konfiguriert, wenn
Kommunikations- und Videoanschlüsse miteinander verkettet sind. Dabei werden automatisch die [MONITOR-ID] und die
Position der Monitore in der Videowand entsprechend ihrer physischen Verkabelung festgelegt.
Geben Sie die Anzahl der Monitore ein, die horizontal und vertikal auf dem Hauptmonitor angeordnet sind. Die folgenden
Einstellungen werden beim Ausführen der automatischen Konfiguration automatisch festgelegt: [MONITOR-ID], [TILE MATRIX],
[TILE MATRIX MEM], [Eingangssignal], [DisplayPort] in [ANSCHLUSSEINSTELLUNG] und Einstellung für Videoausgang.
HINWEIST:
• [AUTO-ID] wird automatisch ausgeführt.
• Für diese Funktion wird empfohlen, dass die Monitore über DisplayPort-Kabel verkettet werden.
• Diese Funktion wird beendet, wenn [BEWEGUNG] in [BILDSCHIRMSCHONER] aktiviert wird.
Beispiel für Installation über LAN:
•
[KOPIE EINSTELLUNG]: Hiermit werden einige der OSD-Menükategorien zu den anderen Monitoren in der Videowand
kopiert, wenn diese miteinander verkettet sind.
•
[TILE MATRIX]: Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg
angezeigt werden. Geben Sie manuell die Anzahl der horizontal und vertikal angeordneten Monitore in der Videowand sowie
die Position des Monitors in der Wand ein, und aktivieren oder deaktivieren Sie TILE COMP. Weitere Informationen zum
Anzeigen von HDCP-Inhalten in einer Tile Matrix finden Sie unter
•
[TILE COMP]: Skaliert das angezeigte Bild, um die Breite der Frontblende des Monitors zu kompensieren und ein
nahtloses Bild zu erstellen.
•
[FLIESENRASTER]: Hiermit wird ein Teil des Anzeigebildes ausgewählt. Der ausgewählte Teil wird als Vollbild auf dem
Bildschirm angezeigt.
Beispiel für FLIESENRASTER 2x1 (Querformat)
Für den linken Monitor:
1. Legen Sie H MONITORE [2] und V MONITORE [2] fest.
Das Bild wird durch 4 geteilt, anschließend wird eine Nummer von 1 bis 4 zugewiesen.
OSD
TILE MATRIX
H MONITORS
V MONITORS
POSITION
TILE COMP
H SIZE
V SIZE
H ADJUSTMENT
V ADJUSTMENT
TILE CUT
H ADJUSTMENT
V ADJUSTMENT
TILE MATRIX ENABLE
FRAME COMP
V SCAN REVERSE
2. Wählen Sie unter [POSITION] den Eintrag 1 bis 4 aus.
BeispielT: 1 wird ausgewählt
Hauptmonitor
H MONITORE
3
V MONITORE
3
2
2
1
YES /
NO
0
0
0
0
YES
/ NO
0
0
YES /
NO
AUTO
2.0F
AUTO
Deutsch-71
„Anschlussübersicht" auf Seite
„Video Out-Anschluss" auf Seite
Bildschirm
25.
73.
