15.3 Vakuummodul mit Chemie-Membranpumpe VP4 oder VP5 (Option)

Die Montage des Vakuumtrockenschranks auf das Vakuummodul und das Verlegen der
Saugleitung zum Vakuummodul sind in der Montageanleitung Art. Nr. 7001-0137 be-
schrieben, die dem Vakuummodul beiliegt.
Die Chemie-Membranpumpe VP4 oder VP5 befindet sich in einer separaten Transportverpackung. Beide
Pumpenmodelle werden als komplette Pumpenstände mit Abscheider und Emissionskondensator gelie-
fert.

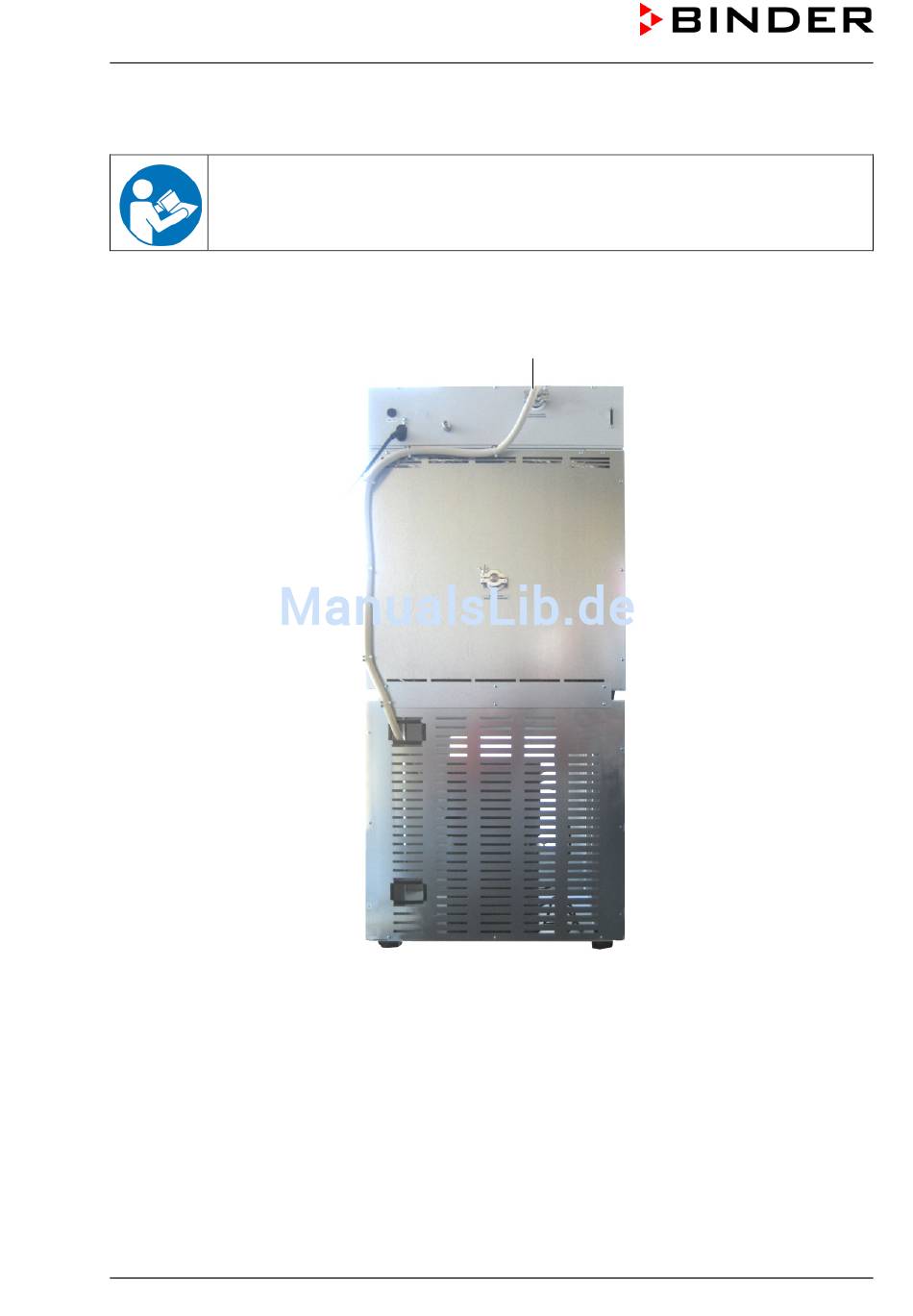

Abbildung 20: VDL 53 mit Option Vakuummodul mit Pumpe
(13) Vakuumanschluss
VDL (E2.1) 04/2014
(13)
Seite 79/106
