Reparaturen dürfen nur von Fachkräften durchgeführt werden, die von BINDER autorisiert
sind. Instand gesetzte Geräte müssen dem von BINDER vorgegebenen Qualitätsstandard
entsprechen.
19.

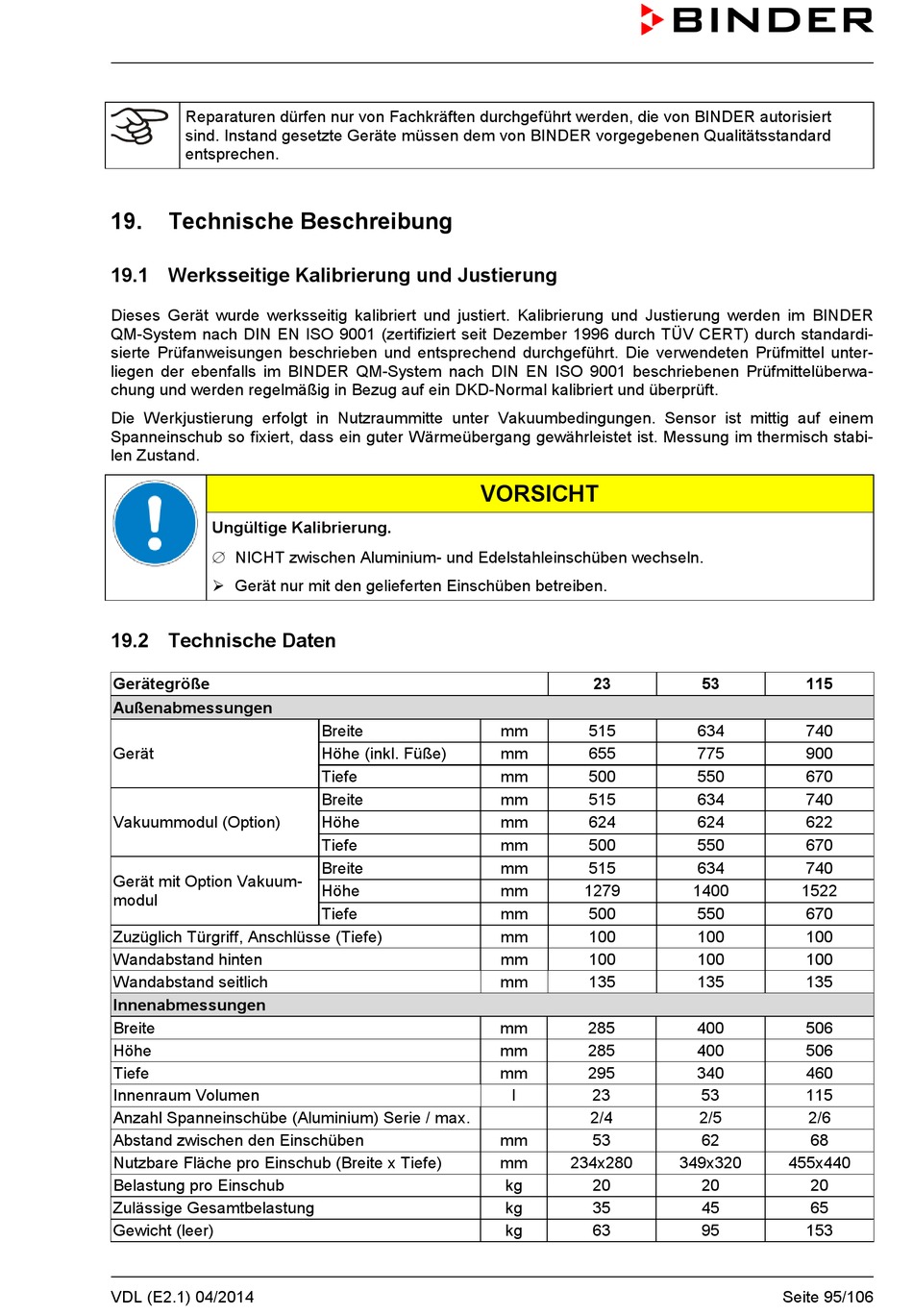

Technische Beschreibung

19.1 Werksseitige Kalibrierung und Justierung

Dieses Gerät wurde werksseitig kalibriert und justiert. Kalibrierung und Justierung werden im BINDER
QM-System nach DIN EN ISO 9001 (zertifiziert seit Dezember 1996 durch TÜV CERT) durch standardi-
sierte Prüfanweisungen beschrieben und entsprechend durchgeführt. Die verwendeten Prüfmittel unter-
liegen der ebenfalls im BINDER QM-System nach DIN EN ISO 9001 beschriebenen Prüfmittelüberwa-
chung und werden regelmäßig in Bezug auf ein DKD-Normal kalibriert und überprüft.
Die Werkjustierung erfolgt in Nutzraummitte unter Vakuumbedingungen. Sensor ist mittig auf einem
Spanneinschub so fixiert, dass ein guter Wärmeübergang gewährleistet ist. Messung im thermisch stabi-
len Zustand.
Ungültige Kalibrierung.
∅ NICHT zwischen Aluminium- und Edelstahleinschüben wechseln.
 Gerät nur mit den gelieferten Einschüben betreiben.

19.2 Technische Daten

Gerätegröße
Außenabmessungen
Gerät
Vakuummodul (Option)
Gerät mit Option Vakuum-
modul
Zuzüglich Türgriff, Anschlüsse (Tiefe)
Wandabstand hinten
Wandabstand seitlich
Innenabmessungen
Breite
Höhe
Tiefe
Innenraum Volumen
Anzahl Spanneinschübe (Aluminium) Serie / max.
Abstand zwischen den Einschüben
Nutzbare Fläche pro Einschub (Breite x Tiefe)
Belastung pro Einschub
Zulässige Gesamtbelastung
Gewicht (leer)
VDL (E2.1) 04/2014
VORSICHT
Breite
Höhe (inkl. Füße)
Tiefe
Breite
Höhe
Tiefe
Breite
Höhe
Tiefe
23
mm
515
mm
655
mm
500
mm
515
mm
624
mm
500
mm
515
mm
1279
mm
500
mm
100
mm
100
mm
135
mm
285
mm
285
mm
295
l
23
2/4
mm
53
mm
234x280
kg
20
kg
35
kg
63
53
115
634
740
775
900
550
670
634
740
624
622
550
670
634
740
1400
1522
550
670
100
100
100
100
135
135
400
506
400
506
340
460
53
115
2/5
2/6
62
68
349x320
455x440
20
20
45
65
95
153
