2.4 Anschlüsse Geräterückseite
(10) (14)
VDL 23
(8) Vakuumabsperrventil
(9) Serielle Schnittstelle RS 422
(10) Netzanschlussleitung
(11) Inertgasanschluss, Adapter mit Schlaucholive 8 mm
(12) Frischluftanschluss (Rohr 8x1mm)
(13) Vakuumanschluss, Kleinflansch DN16
(14) DIN Buchse „Object-Pt100" (Option) für Anschluss Pt
100 Fühler (bei Option Objekttemperaturmessung)
(15) Messstutzen, Kleinflansch DN16
VDL (E2.1) 04/2014
(13) (9) (10) (11)
(15)

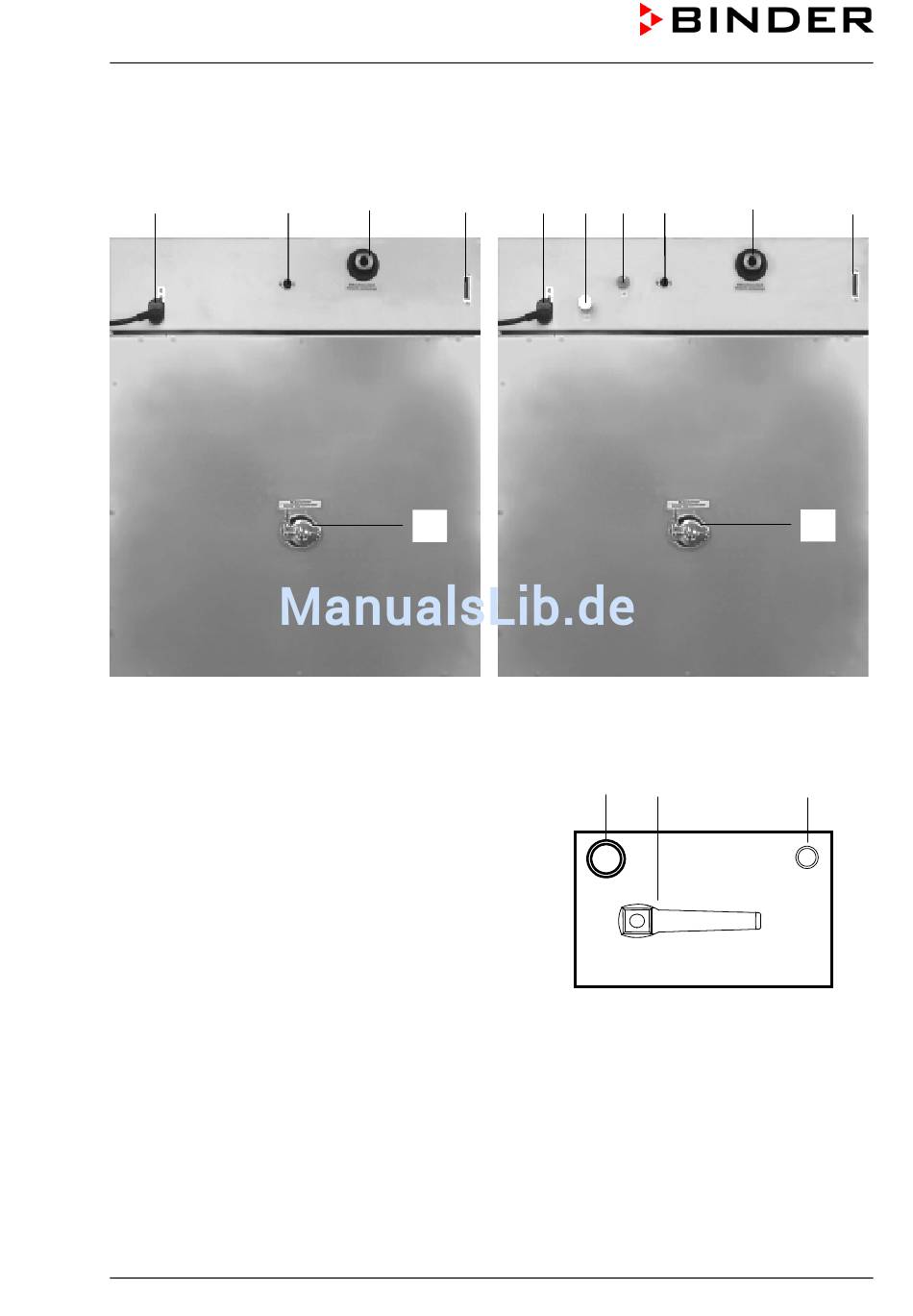

Abbildung 7: Rückseite VDL
(12) (14) (13)
VDL 53 / VDL 115
(11) (8)
VAC.OFF
GAS
VAC.ON
Abbildung 8: Anschlüsse linke Seite VDL
23
(9)
(15)
(12)
AIR
Seite 27/106
