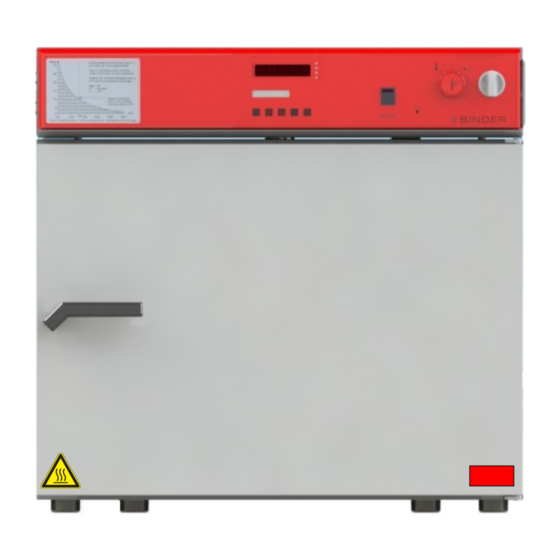

Binder FDL 115 (E2.1) Betriebsanleitung
Sicherheitstrockenschränke für begrenzte lösungsmittelmengen mit mikroprozessor-programmregler rd3
Vorschau ausblenden
Andere Handbücher für FDL 115 (E2.1):
- Betriebsanleitung (89 Seiten) ,
- Betriebsanleitung (107 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Betriebsanleitung
Originalbetriebsanleitung
FDL 115
Sicherheitstrockenschränke
für begrenzte Lösungsmittelmengen
mit Mikroprozessor-Programmregler RD3
Modell
FDL 115 (E2.1)
