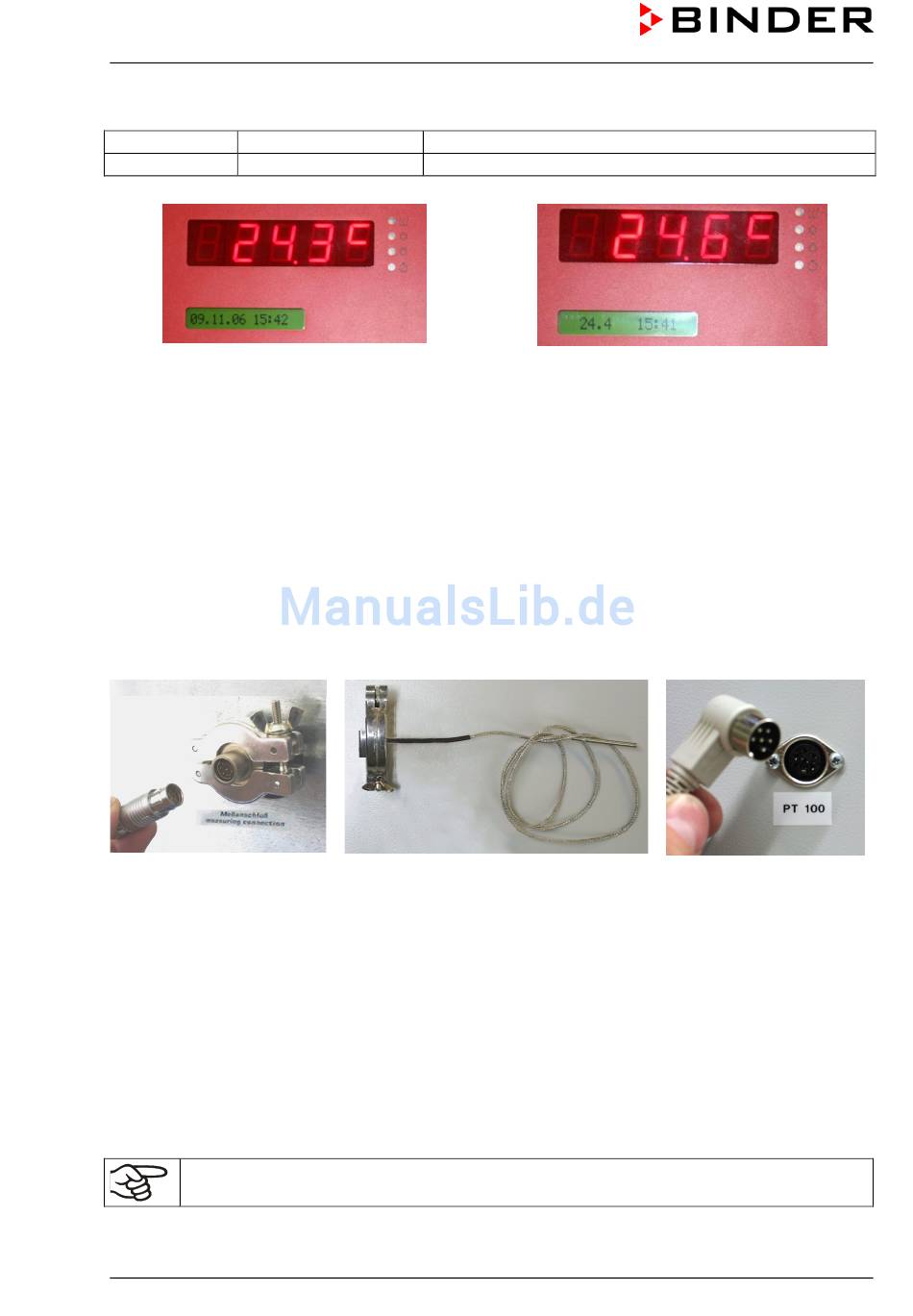

Die Objekttemperatur wird auf Display 2 des Reglers RD3 angezeigt.
Display 1 zeigt
Display 2 zeigt
Abbildung 23:
Standard Display
ohne Option Objekttemperaturanzeige
Die Objekttemperaturdaten werden gleichzeitig mit den Temperaturdaten des Temperaturreglers auf des-
sen Schnittstelle RS 422 als zweiter Messkanal mit ausgegeben und können so von der Dokumentations-
software APT-COM™ DataControlSystem (Option, Kap. 15.6) von BINDER aufgezeichnet werden.
Aufbau und Anschluss der Objekttemperaturerfassung
• Pt 100 Temperaturfühler durch den Messstutzen (15) in den Nutzraum von hinten einführen.
• Die 3 Kontakte des Pt 100 sind über eine Messstromdurchführung nach außen geführt. Von dort wird
eine Verbindung zur DIN-Buchse (14) an der Geräterückwand oben hergestellt. Der Anschluss ist dort
mit „Pt100" gekennzeichnet. Aus Gründen des Explosionsschutzes wird diese elektrische Verbindung
zum Innenraum über eine dreifache interne Sicherheitsbarriere mit einer Durchlassspannung von max.
1,6 Volt gegenüber Erde geführt.
Abbildung 25:
Messstutzen (15) mit Mess-
stromdurchführung
Stecker für Anschlusskabel
zur DIN Buchse „Pt 100"
Technische Daten des Pt 100 Sensors
• Dreileitertechnik
• Klasse B (EN 60751)
• Temperaturbereich bis 300 °C
• Schutzrohr 45 mm lang aus Edelstahl, Werkstoff Nr. 1.4501
Bei voller Auslastung des Schrankes können Abweichungen zu den angegebenen Aufheizzei-
ten auftreten.
VDL (E2.1) 04/2014
C
z.B. 24.6
24.4
15:41
Abbildung 26:
Messstromdurchführung mit Universal-
zentrierring und Klemmring DN 16, mit
flexiblem Pt 100 Temperatursensor
(aktueller Istwert der Temperatur)
(aktuelle Objekttemperatur in °C, aktuelle Uhrzeit)
Abbildung 24:
Display mit Option Objekttemperaturanzeige
Abbildung 27:
Anschluss Pt 100 (14) an
der Geräterückseite
