DK50
DK50 PLUS

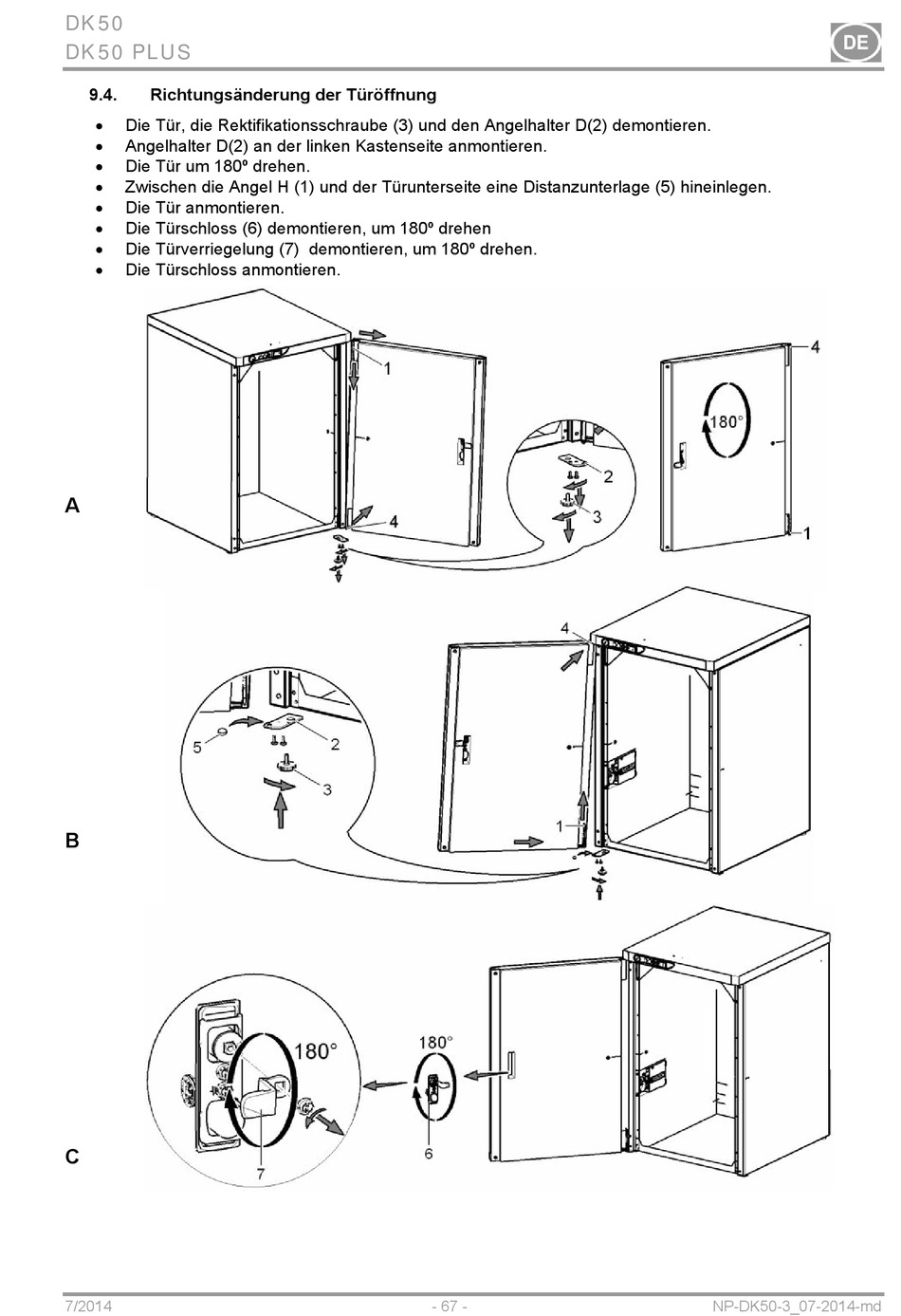

9.4. Richtungsänderung der Türöffnung

Die Tür, die Rektifikationsschraube (3) und den Angelhalter D(2) demontieren.

Angelhalter D(2) an der linken Kastenseite anmontieren.

Die Tür um 180º drehen.

Zwischen die Angel H (1) und der Türunterseite eine Distanzunterlage (5) hineinlegen.

Die Tür anmontieren.

Die Türschloss (6) demontieren, um 180º drehen

Die Türverriegelung (7) demontieren, um 180º drehen.

Die Türschloss anmontieren.
A
B
C
7/2014 - 67 - NP-DK50-3_07-2014-md
