EKOM DK50 Anleitung Zur Installation, Bedienung Und Wartung Seite 105

DK50
DK50 PLUS

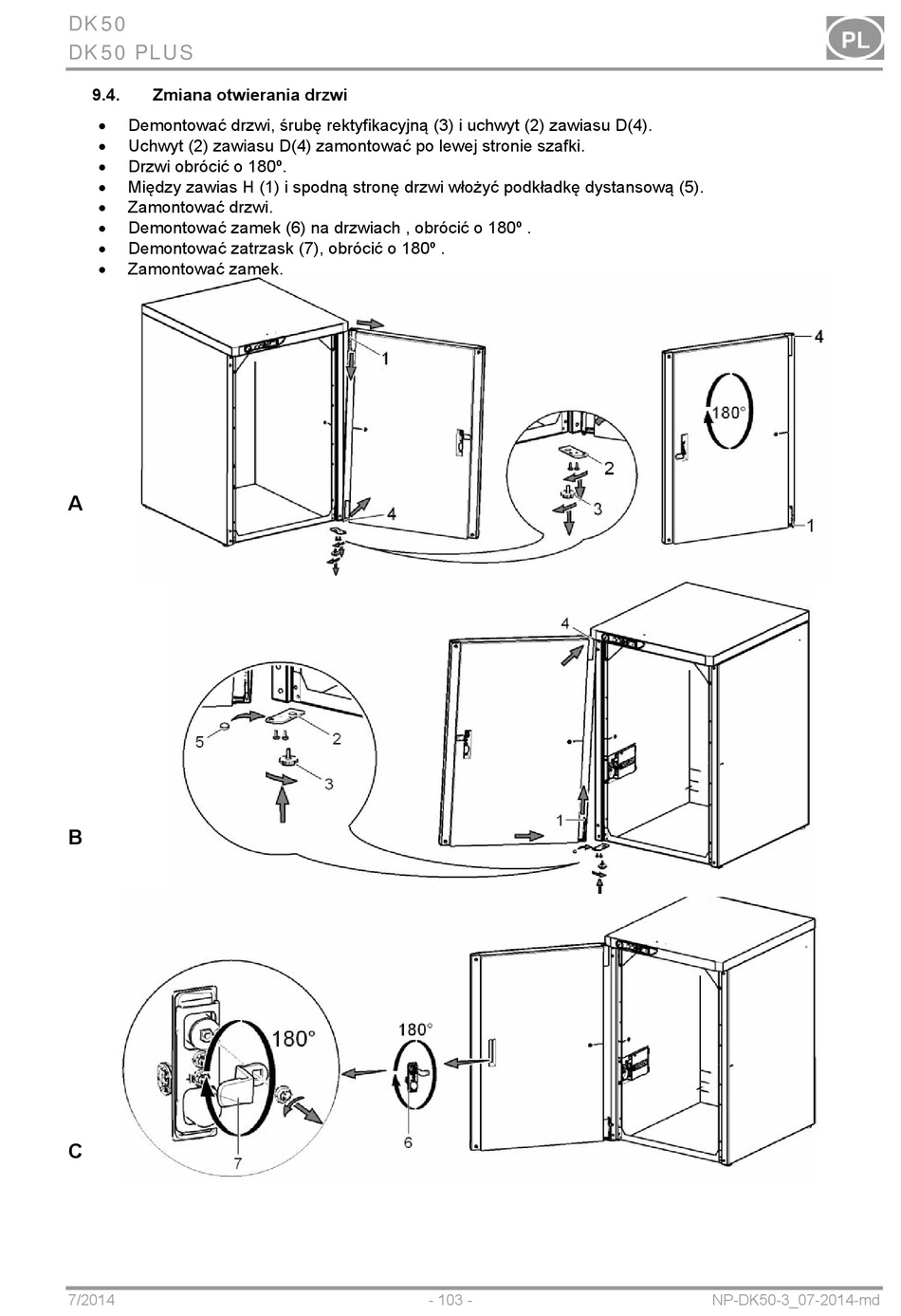

9.4. Zmiana otwierania drzwi

Demontować drzwi, śrubę rektyfikacyjną (3) i uchwyt (2) zawiasu D(4).

Uchwyt (2) zawiasu D(4) zamontować po lewej stronie szafki.

Drzwi obrócić o 180º.

Między zawias H (1) i spodną stronę drzwi włożyć podkładkę dystansową (5).

Zamontować drzwi.

Demontować zamek (6) na drzwiach , obrócić o 180º .

Demontować zatrzask (7), obrócić o 180º .

Zamontować zamek.
A
B
C
7/2014 - 103 - NP-DK50-3_07-2014-md
