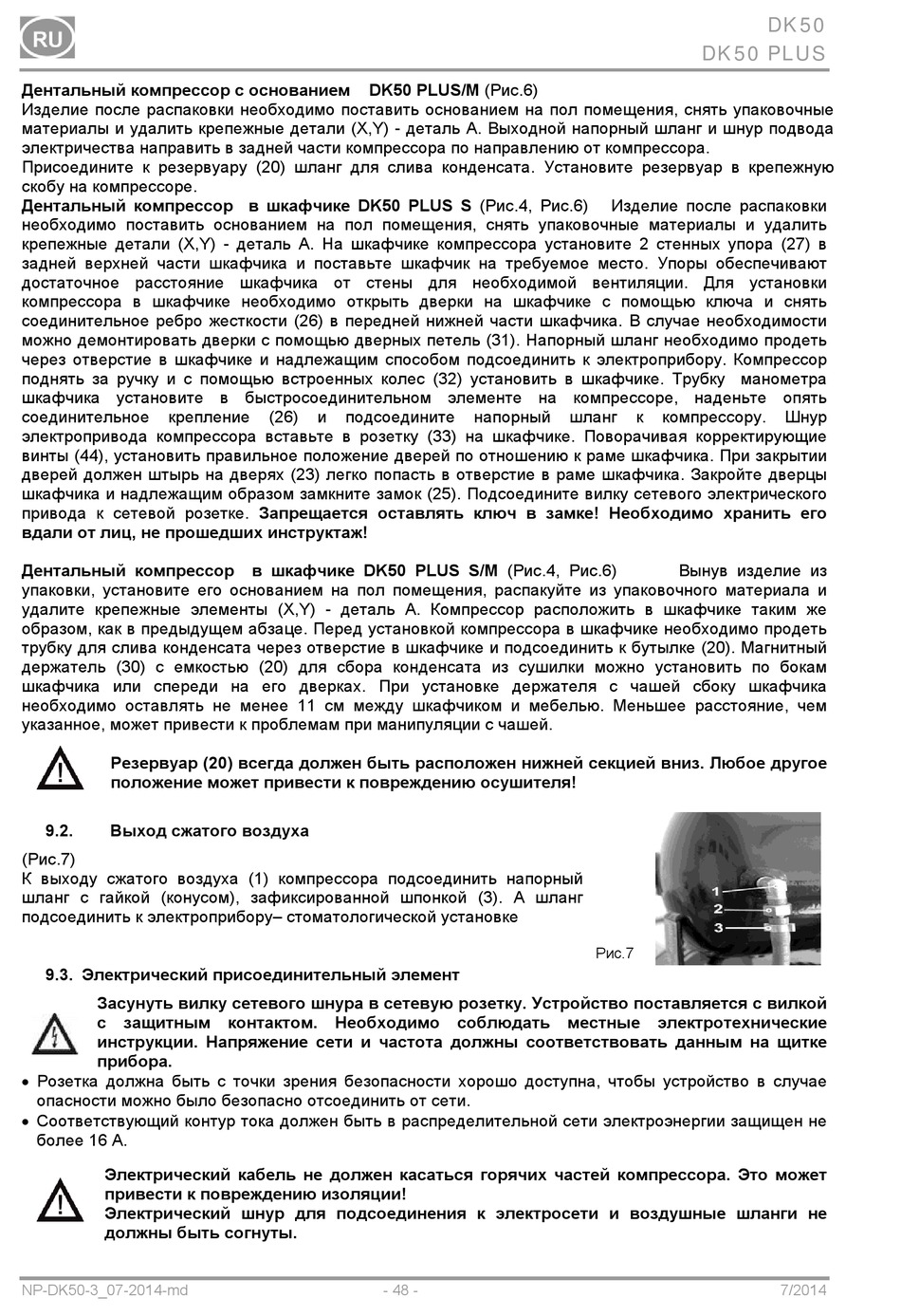

Дентальный компрессор с основанием
Изделие после распаковки необходимо поставить основанием на пол помещения, снять упаковочные
материалы и удалить крепежные детали (X,Y) - деталь A. Выходной напорный шланг и шнур подвода
электричества направить в задней части компрессора по направлению от компрессора.
Присоедините к резервуару (20) шланг для слива конденсата. Установите резервуар в крепежную
скобу на компрессоре.
Дентальный компрессор в шкафчике DK50 PLUS S (Рис.4, Рис.6)
необходимо поставить основанием на пол помещения, снять упаковочные материалы и удалить
крепежные детали (X,Y) - деталь A. На шкафчике компрессора установите 2 стенных упора (27) в
задней верхней части шкафчика и поставьте шкафчик на требуемое место. Упоры обеспечивают
достаточное расстояние шкафчика от стены для необходимой вентиляции. Для установки
компрессора в шкафчике необходимо открыть дверки на шкафчике с помощью ключа и снять
соединительное ребро жесткости (26) в передней нижней части шкафчика. В случае необходимости
можно демонтировать дверки с помощью дверных петель (31). Напорный шланг необходимо продеть
через отверстие в шкафчике и надлежащим способом подсоединить к электроприбору. Компрессор
поднять за ручку и с помощью встроенных колес (32) установить в шкафчике. Трубку манометра
шкафчика установите в быстросоединительном элементе на компрессоре, наденьте опять
соединительное крепление
электропривода компрессора вставьте в розетку (33) на шкафчике. Поворачивая корректирующие
винты (44), установить правильное положение дверей по отношению к раме шкафчика. При закрытии
дверей должен штырь на дверях (23) легко попасть в отверстие в раме шкафчика. Закройте дверцы
шкафчика и надлежащим образом замкните замок (25). Подсоедините вилку сетевого электрического
привода к сетевой розетке. Запрещается оставлять ключ в замке! Необходимо хранить его
вдали от лиц, не прошедших инструктаж!
Дентальный компрессор в шкафчике DK50 PLUS S/M (Рис.4, Рис.6)
упаковки, установите его основанием на пол помещения, распакуйте из упаковочного материала и
удалите крепежные элементы (X,Y) - деталь A. Компрессор расположить в шкафчике таким же
образом, как в предыдущем абзаце. Перед установкой компрессора в шкафчике необходимо продеть
трубку для слива конденсата через отверстие в шкафчике и подсоединить к бутылке (20). Магнитный
держатель (30) с емкостью (20) для сбора конденсата из сушилки можно установить по бокам
шкафчика или спереди на его дверках. При установке держателя с чашей сбоку шкафчика
необходимо оставлять не менее 11 см между шкафчиком и мебелью. Меньшее расстояние, чем
указанное, может привести к проблемам при манипуляции с чашей.
Резервуар (20) всегда должен быть расположен нижней секцией вниз. Любое другое
положение может привести к повреждению осушителя!
9.2. Выход сжатого воздуха
(Рис.7)
К выходу сжатого воздуха (1) компрессора подсоединить напорный
шланг с гайкой (конусом), зафиксированной шпонкой (3). А шланг
подсоединить к электроприбору– стоматологической установке
9.3. Электрический присоединительный элемент
Засунуть вилку сетевого шнура в сетевую розетку. Устройство поставляется с вилкой
с защитным контактом. Необходимо соблюдать местные электротехнические
инструкции. Напряжение сети и частота должны соответствовать данным на щитке

прибора.
 Розетка должна быть с точки зрения безопасности хорошо доступна, чтобы устройство в случае
опасности можно было безопасно отсоединить от сети.
 Соответствующий контур тока должен быть в распределительной сети электроэнергии защищен не
более 16 A.
Электрический кабель не должен касаться горячих частей компрессора. Это может
привести к повреждению изоляции!
Электрический шнур для подсоединения к электросети и воздушные шланги не
должны быть согнуты.
NP-DK50-3_07-2014-md
DK50 PLUS/M (Рис.6)
(26) и подсоедините
- 48 -
Изделие после распаковки
напорный шланг к
Рис.7
DK50
DK50 PLUS
компрессору. Шнур
Вынув изделие из
7/2014
