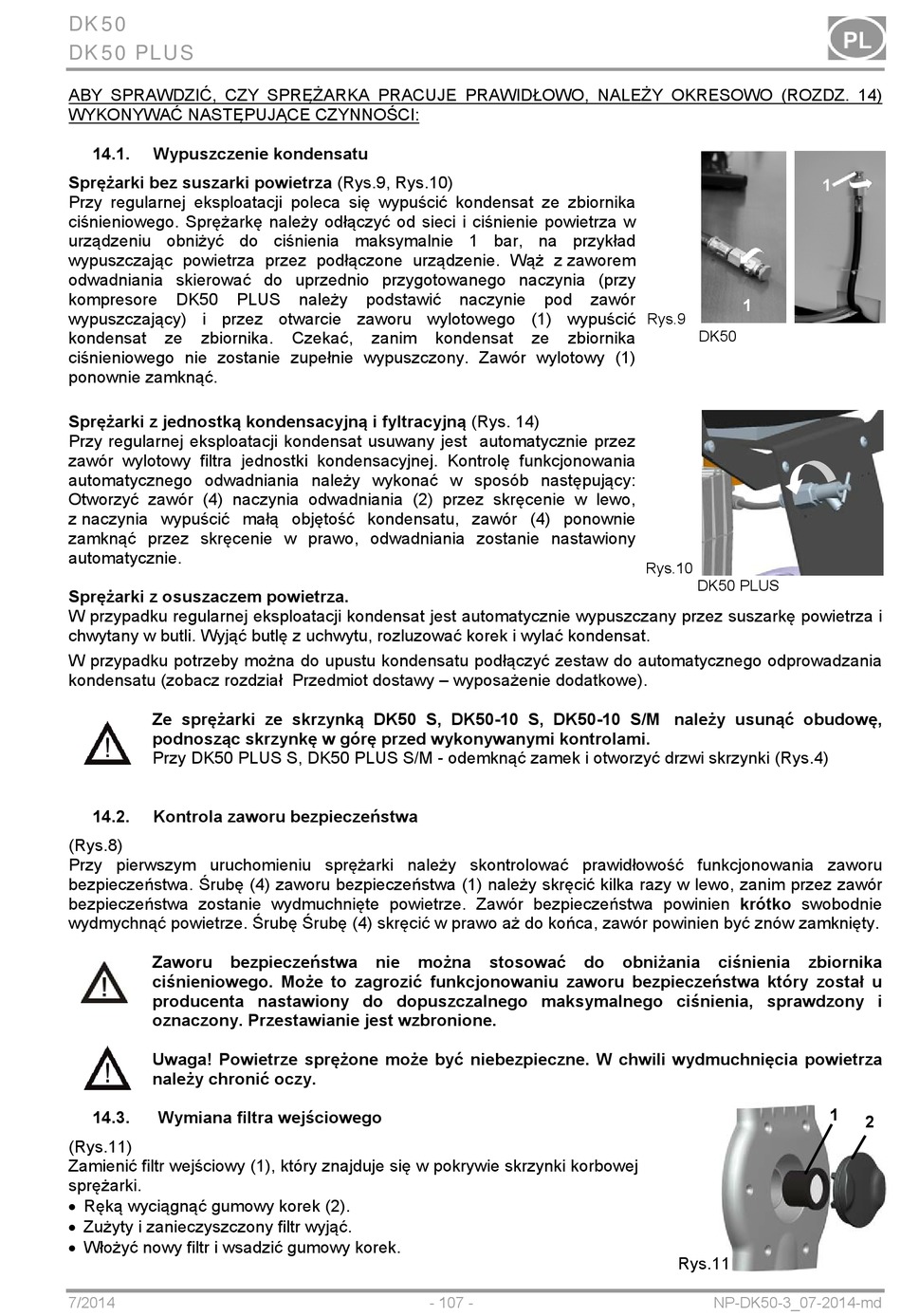

DK50
DK50 PLUS
ABY SPRAWDZIĆ, CZY SPRĘŻARKA PRACUJE PRAWIDŁOWO, NALEŻY OKRESOWO (ROZDZ. 14)
WYKONYWAĆ NASTĘPUJĄCE CZYNNOŚCI:
14.1. Wypuszczenie kondensatu
Sprężarki bez suszarki powietrza (Rys.9, Rys.10)
Przy regularnej eksploatacji poleca się wypuścić kondensat ze zbiornika
ciśnieniowego. Sprężarkę należy odłączyć od sieci i ciśnienie powietrza w
urządzeniu obniżyć do ciśnienia maksymalnie 1 bar, na przykład
wypuszczając powietrza przez podłączone urządzenie. Wąż z zaworem
odwadniania skierować do uprzednio przygotowanego naczynia (przy
kompresore DK50 PLUS
wypuszczający) i przez otwarcie zaworu wylotowego (1) wypuścić
kondensat ze zbiornika.
ciśnieniowego nie zostanie zupełnie wypuszczony. Zawór wylotowy (1)
ponownie zamknąć.
Sprężarki z jednostką kondensacyjną i fyltracyjną (Rys. 14)
Przy regularnej eksploatacji kondensat usuwany jest automatycznie przez
zawór wylotowy filtra jednostki kondensacyjnej. Kontrolę funkcjonowania
automatycznego odwadniania należy wykonać w sposób następujący:
Otworzyć zawór (4) naczynia odwadniania (2) przez skręcenie w lewo,
z naczynia wypuścić małą objętość kondensatu, zawór (4) ponownie
zamknąć przez skręcenie w prawo, odwadniania zostanie nastawiony
automatycznie.
Sprężarki z osuszaczem powietrza.
W przypadku regularnej eksploatacji kondensat jest automatycznie wypuszczany przez suszarkę powietrza i
chwytany w butli. Wyjąć butlę z uchwytu, rozluzować korek i wylać kondensat.
W przypadku potrzeby można do upustu kondensatu podłączyć zestaw do automatycznego odprowadzania
kondensatu (zobacz rozdział Przedmiot dostawy – wyposażenie dodatkowe).
Ze sprężarki ze skrzynką DK50 S, DK50-10 S, DK50-10 S/M należy usunąć obudowę,
podnosząc skrzynkę w górę przed wykonywanymi kontrolami.
Przy DK50 PLUS S, DK50 PLUS S/M - odemknąć zamek i otworzyć drzwi skrzynki (Rys.4)
14.2. Kontrola zaworu bezpieczeństwa
(Rys.8)
Przy pierwszym uruchomieniu sprężarki należy skontrolować prawidłowość funkcjonowania zaworu
bezpieczeństwa. Śrubę (4) zaworu bezpieczeństwa (1) należy skręcić kilka razy w lewo, zanim przez zawór
bezpieczeństwa zostanie wydmuchnięte powietrze. Zawór bezpieczeństwa powinien krótko swobodnie
wydmychnąć powietrze. Śrubę Śrubę (4) skręcić w prawo aż do końca, zawór powinien być znów zamknięty.
Zaworu bezpieczeństwa
ciśnieniowego. Może to zagrozić funkcjonowaniu zaworu bezpieczeństwa który został u

producenta nastawiony do dopuszczalnego maksymalnego ciśnienia, sprawdzony i
oznaczony. Przestawianie jest wzbronione.
Uwaga! Powietrze sprężone może być niebezpieczne. W chwili wydmuchnięcia powietrza
należy chronić oczy.
14.3. Wymiana filtra wejściowego
(Rys.11)
Zamienić filtr wejściowy (1), który znajduje się w pokrywie skrzynki korbowej
sprężarki.
 Ręką wyciągnąć gumowy korek (2).
 Zużyty i zanieczyszczony filtr wyjąć.
 Włożyć nowy filtr i wsadzić gumowy korek.
7/2014
należy podstawić naczynie
Czekać, zanim kondensat
nie można
- 107 -
pod zawór
Rys.9
ze zbiornika
Rys.10
stosować do obniżania
1
DK50
DK50 PLUS
ciśnienia zbiornika
1
Rys.11
NP-DK50-3_07-2014-md
2
