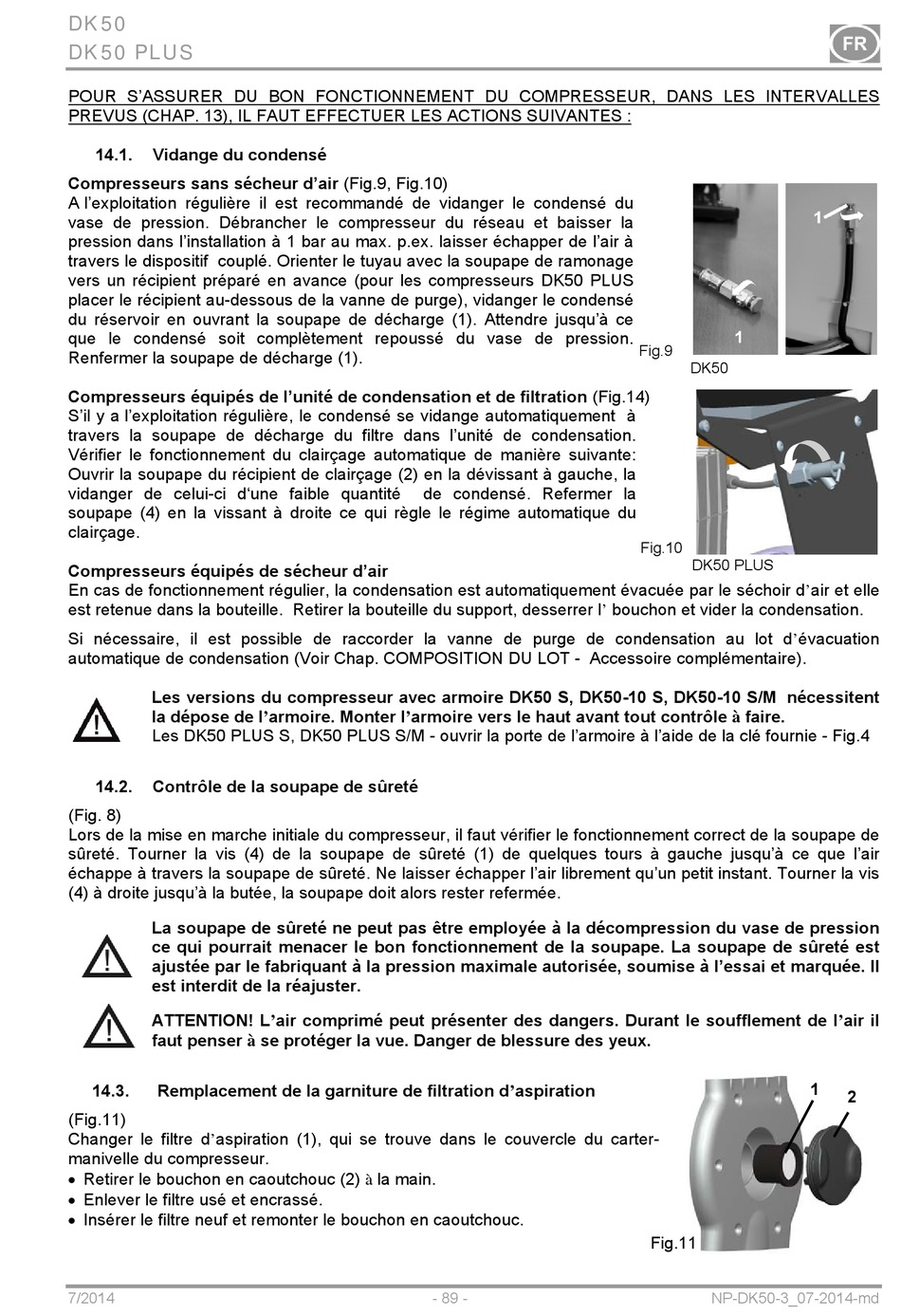

DK50
DK50 PLUS
POUR S'ASSURER DU BON FONCTIONNEMENT DU COMPRESSEUR, DANS LES INTERVALLES
PREVUS (CHAP. 13), IL FAUT EFFECTUER LES ACTIONS SUIVANTES :
14.1. Vidange du condensé
Compresseurs sans sécheur d'air (Fig.9, Fig.10)
A l'exploitation régulière il est recommandé de vidanger le condensé du
vase de pression. Débrancher le compresseur du réseau et baisser la
pression dans l'installation à 1 bar au max. p.ex. laisser échapper de l'air à
travers le dispositif couplé. Orienter le tuyau avec la soupape de ramonage
vers un récipient préparé en avance (pour les compresseurs DK50 PLUS
placer le récipient au-dessous de la vanne de purge), vidanger le condensé
du réservoir en ouvrant la soupape de décharge (1). Attendre jusqu'à ce
que le condensé soit complètement repoussé du vase de pression.
Renfermer la soupape de décharge (1).
Compresseurs équipés de l'unité de condensation et de filtration (Fig.14)
S'il y a l'exploitation régulière, le condensé se vidange automatiquement à
travers la soupape de décharge du filtre dans l'unité de condensation.
Vérifier le fonctionnement du clairçage automatique de manière suivante:
Ouvrir la soupape du récipient de clairçage (2) en la dévissant à gauche, la
vidanger de celui-ci d'une faible quantité
soupape (4) en la vissant à droite ce qui règle le régime automatique du
clairçage.
Compresseurs équipés de sécheur d'air
En cas de fonctionnement régulier, la condensation est automatiquement évacuée par le séchoir d'air et elle
est retenue dans la bouteille. Retirer la bouteille du support, desserrer l' bouchon et vider la condensation.
Si nécessaire, il est possible de raccorder la vanne de purge de condensation au lot d'évacuation
automatique de condensation (Voir Chap. COMPOSITION DU LOT - Accessoire complémentaire).
Les versions du compresseur avec armoire DK50 S, DK50-10 S, DK50-10 S/M nécessitent
la dépose de l'armoire. Monter l'armoire vers le haut avant tout contrôle à faire.
Les DK50 PLUS S, DK50 PLUS S/M - ouvrir la porte de l'armoire à l'aide de la clé fournie - Fig.4
14.2. Contrôle de la soupape de sûreté
(Fig. 8)
Lors de la mise en marche initiale du compresseur, il faut vérifier le fonctionnement correct de la soupape de
sûreté. Tourner la vis (4) de la soupape de sûreté (1) de quelques tours à gauche jusqu'à ce que l'air
échappe à travers la soupape de sûreté. Ne laisser échapper l'air librement qu'un petit instant. Tourner la vis
(4) à droite jusqu'à la butée, la soupape doit alors rester refermée.
La soupape de sûreté ne peut pas être employée à la décompression du vase de pression
ce qui pourrait menacer le bon fonctionnement de la soupape. La soupape de sûreté est
ajustée par le fabriquant à la pression maximale autorisée, soumise à l'essai et marquée. Il
est interdit de la réajuster.
ATTENTION! L'air comprimé peut présenter des dangers. Durant le soufflement de l'air il
faut penser à se protéger la vue. Danger de blessure des yeux.
14.3. Remplacement de la garniture de filtration d'aspiration
(Fig.11)
Changer le filtre d'aspiration (1), qui se trouve dans le couvercle du carter-
manivelle du compresseur.
 Retirer le bouchon en caoutchouc (2) à la main.
 Enlever le filtre usé et encrassé.
 Insérer le filtre neuf et remonter le bouchon en caoutchouc.
7/2014
de condensé. Refermer la
- 89 -
1
Fig.9
DK50
Fig.10
DK50 PLUS
Fig.11
NP-DK50-3_07-2014-md
1
2
