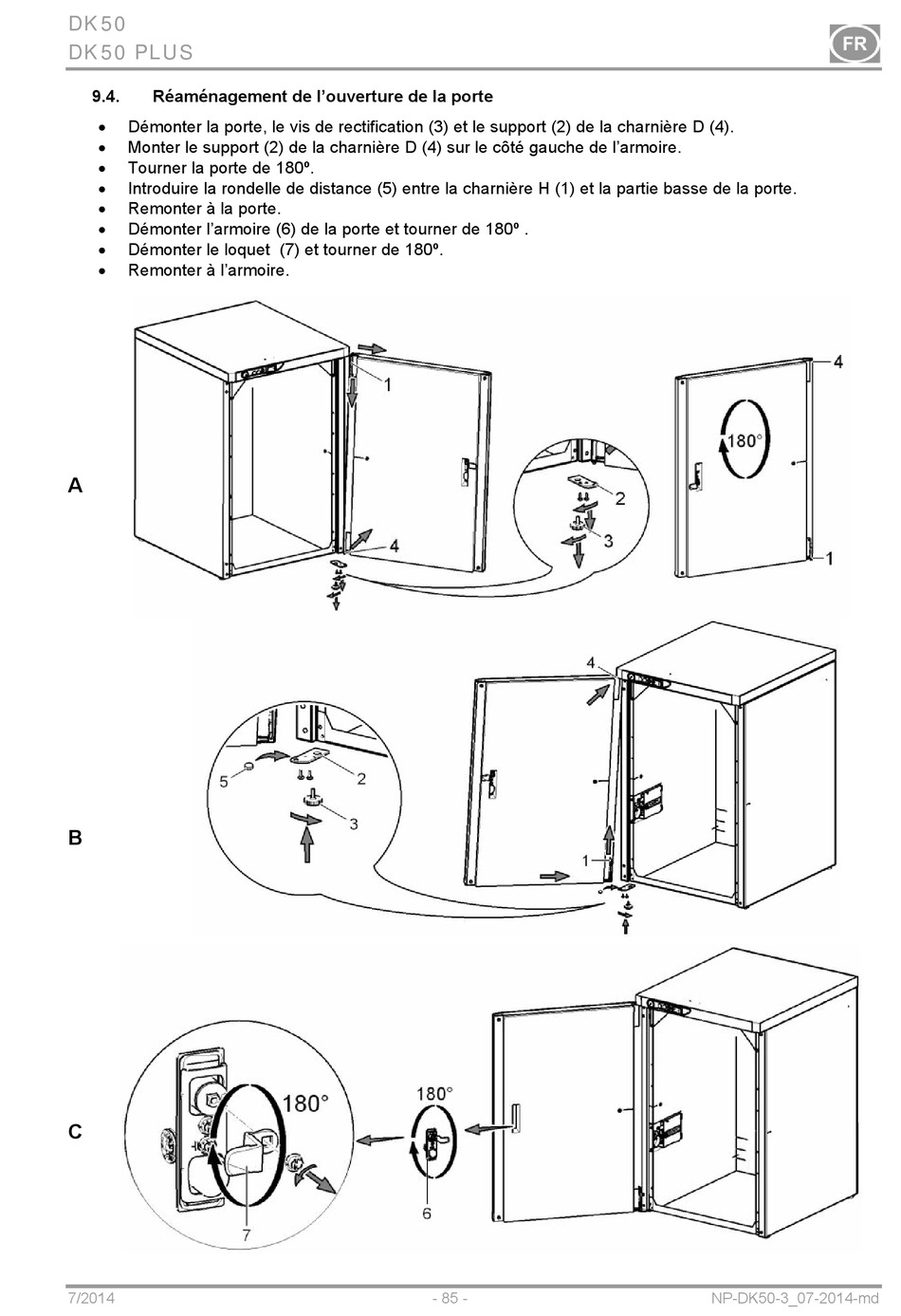

9.4. Réaménagement de l'ouverture de la porte

Démonter la porte, le vis de rectification (3) et le support (2) de la charnière D (4).

Monter le support (2) de la charnière D (4) sur le côté gauche de l'armoire.

Tourner la porte de 180º.

Introduire la rondelle de distance (5) entre la charnière H (1) et la partie basse de la porte.

Remonter à la porte.

Démonter l'armoire (6) de la porte et tourner de 180º .

Démonter le loquet (7) et tourner de 180º.

Remonter à l'armoire.
A
B
C
7/2014 - 85 - NP-DK50-3_07-2014-md
