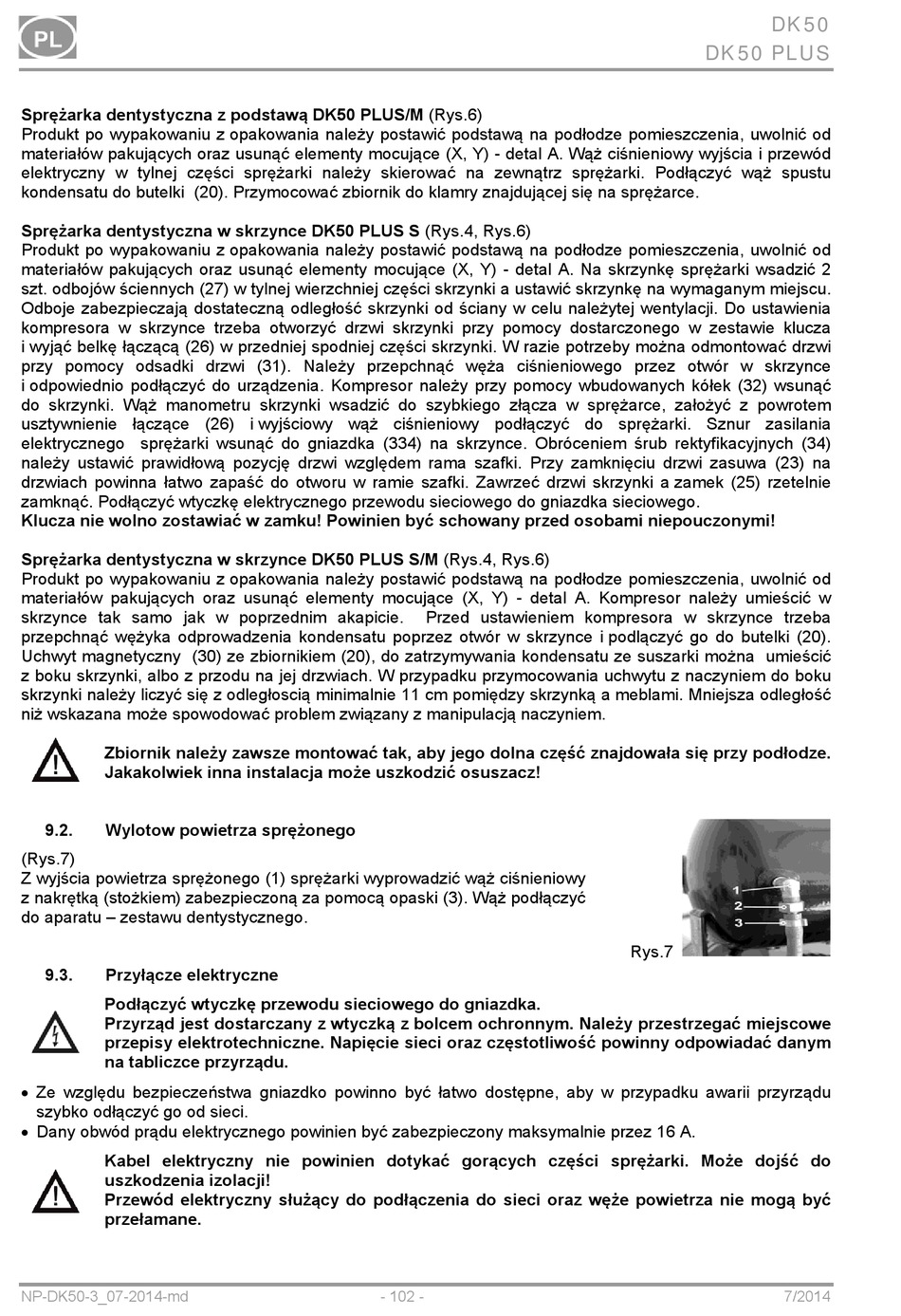

Sprężarka dentystyczna z podstawą DK50 PLUS/M (Rys.6)
Produkt po wypakowaniu z opakowania należy postawić podstawą na podłodze pomieszczenia, uwolnić od
materiałów pakujących oraz usunąć elementy mocujące (X, Y) - detal A. Wąż ciśnieniowy wyjścia i przewód
elektryczny w tylnej części sprężarki należy skierować na zewnątrz sprężarki. Podłączyć wąż spustu
kondensatu do butelki (20). Przymocować zbiornik do klamry znajdującej się na sprężarce.
Sprężarka dentystyczna w skrzynce DK50 PLUS S (Rys.4, Rys.6)
Produkt po wypakowaniu z opakowania należy postawić podstawą na podłodze pomieszczenia, uwolnić od
materiałów pakujących oraz usunąć elementy mocujące (X, Y) - detal A. Na skrzynkę sprężarki wsadzić 2
szt. odbojów ściennych (27) w tylnej wierzchniej części skrzynki a ustawić skrzynkę na wymaganym miejscu.
Odboje zabezpieczają dostateczną odległość skrzynki od ściany w celu należytej wentylacji. Do ustawienia
kompresora w skrzynce trzeba otworzyć drzwi skrzynki przy pomocy dostarczonego w zestawie klucza
i wyjąć belkę łączącą (26) w przedniej spodniej części skrzynki. W razie potrzeby można odmontować drzwi
przy pomocy odsadki drzwi (31). Należy przepchnąć węża ciśnieniowego przez otwór w skrzynce
i odpowiednio podłączyć do urządzenia. Kompresor należy przy pomocy wbudowanych kółek (32) wsunąć
do skrzynki. Wąż manometru skrzynki wsadzić do szybkiego złącza w sprężarce, założyć z powrotem
usztywnienie łączące (26) i wyjściowy wąż ciśnieniowy podłączyć do sprężarki. Sznur zasilania
elektrycznego sprężarki wsunąć do gniazdka (334) na skrzynce. Obróceniem śrub rektyfikacyjnych (34)
należy ustawić prawidłową pozycję drzwi względem rama szafki. Przy zamknięciu drzwi zasuwa (23) na
drzwiach powinna łatwo zapaść do otworu w ramie szafki. Zawrzeć drzwi skrzynki a zamek (25) rzetelnie
zamknąć. Podłączyć wtyczkę elektrycznego przewodu sieciowego do gniazdka sieciowego.
Klucza nie wolno zostawiać w zamku! Powinien być schowany przed osobami niepouczonymi!
Sprężarka dentystyczna w skrzynce DK50 PLUS S/M (Rys.4, Rys.6)
Produkt po wypakowaniu z opakowania należy postawić podstawą na podłodze pomieszczenia, uwolnić od
materiałów pakujących oraz usunąć elementy mocujące (X, Y) - detal A. Kompresor należy umieścić w
skrzynce tak samo jak w poprzednim akapicie.
przepchnąć wężyka odprowadzenia kondensatu poprzez otwór w skrzynce i podlączyć go do butelki (20).
Uchwyt magnetyczny (30) ze zbiornikiem (20), do zatrzymywania kondensatu ze suszarki można umieścić
z boku skrzynki, albo z przodu na jej drzwiach. W przypadku przymocowania uchwytu z naczyniem do boku
skrzynki należy liczyć się z odległoscią minimalnie 11 cm pomiędzy skrzynką a meblami. Mniejsza odległość
niż wskazana może spowodować problem związany z manipulacją naczyniem.
Zbiornik należy zawsze montować tak, aby jego dolna część znajdowała się przy podłodze.
Jakakolwiek inna instalacja może uszkodzić osuszacz!
9.2. Wylotow powietrza sprężonego
(Rys.7)
Z wyjścia powietrza sprężonego (1) sprężarki wyprowadzić wąż ciśnieniowy
z nakrętką (stożkiem) zabezpieczoną za pomocą opaski (3). Wąż podłączyć
do aparatu – zestawu dentystycznego.
9.3. Przyłącze elektryczne
Podłączyć wtyczkę przewodu sieciowego do gniazdka.
Przyrząd jest dostarczany z wtyczką z bolcem ochronnym. Należy przestrzegać miejscowe
przepisy elektrotechniczne. Napięcie sieci oraz częstotliwość powinny odpowiadać danym

na tabliczce przyrządu.
 Ze względu bezpieczeństwa gniazdko powinno być łatwo dostępne, aby w przypadku awarii przyrządu
szybko odłączyć go od sieci.
 Dany obwód prądu elektrycznego powinien być zabezpieczony maksymalnie przez 16 A.
Kabel elektryczny nie powinien dotykać gorących części sprężarki. Może dojść do
uszkodzenia izolacji!
Przewód elektryczny służący do podłączenia do sieci oraz węże powietrza nie mogą być
przełamane.
NP-DK50-3_07-2014-md
Przed ustawieniem kompresora w skrzynce trzeba
- 102 -
DK50
DK50 PLUS
Rys.7
7/2014
